Секция Centralogic
Справочное руководство V5
15

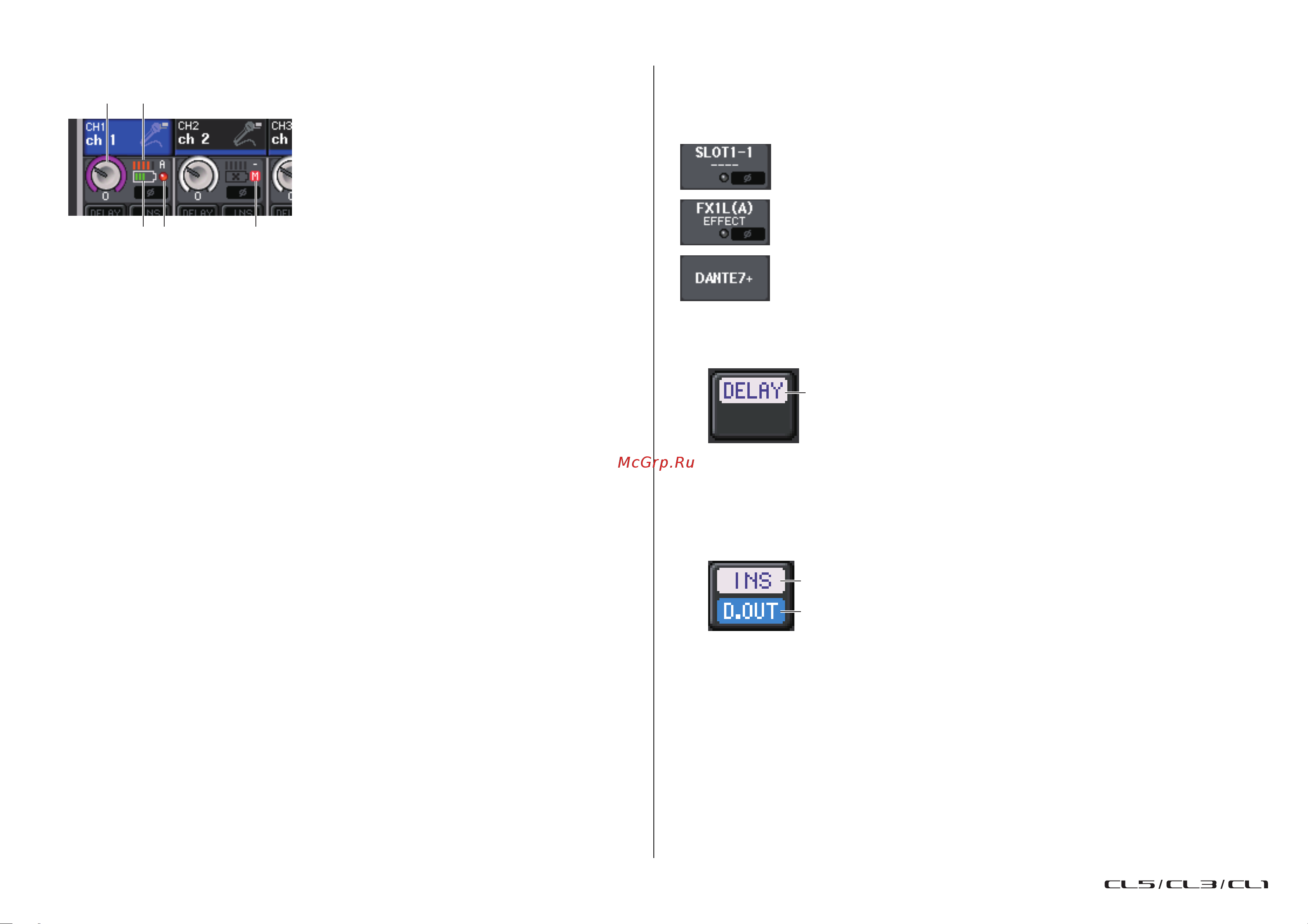

При подключении к беспроводному микрофону (экран OVERVIEW)
1
Регулятор RX.GAIN / регулятор TX.GAIN / регулятор TX.ATT
Позволяет установить уровень усиления для передающего или принимающего
устройства.
• Нажмите это поле, чтобы назначить регулятор GAIN для соответствующего
мног
офункционального регулятора в секции Centralogic, с помощью которого
можно будет отрегулировать усиление.
• Если регулятор GAIN ранее был назначен для многофункционального
регу
лятора, нажмите этот регулятор, чтобы открыть окно GAIN/PATCH для
восьми каналов.
• Название регулятора зависит от подключенного устройства.
ПРИМЕЧАНИЕ
Если подключение системы дистанционного управления выключено для подключенного
устройства, вместо регулятора отображается кружок серого цвета. Регулировка уровня
усиления невозможна.
2
Индикатор сигнала RF (Радиочастота)
Сегменты индикатора показывают уровень RF-сигнала. Индикатор активной антенны
отображается справа. Он показывает, какая антенна включена.
ПРИМЕЧАНИЕ
• Экран будет выглядеть по-разному в зависимости от устройства.
• Более подробные сведения о том, как соотносятся число сегментов индикатора
и реальная мощность РЧ-сигнала, см.
в руководстве конкретного разработчика.
3
Индикатор заряда батареи
Сегменты индикатора показывают уровень оставшегося заряда батарей.
ПРИМЕЧАНИЕ
Более подробные сведения о том, как соотносятся число сегментов индикатора
и максимальная продолжительность работы, см. в руководстве конкретного
разработчика.
4
Индикатор OL
Горит, если уровень аудиосигнала приемника достигает точки перегрузки.
ПРИМЕЧАНИЕ
Если аудиосигнал для приемника приглушен, отображается
5
.
5
Индикатор MUTE
Отображается, только если аудиосигнал для приемника приглушен.
ПРИМЕЧАНИЕ
Если аудиосигнал для приемника не приглушен, отображается
4
.
Поле INPUT DELAY (Задержка на входе) (только входные каналы)
Отображается состояние задержки для входного канала. Нажмите это поле,
чтобы открыть рабочее окно INPUT DELAY для 8 каналов.
1
Индикатор DELAY ON/OFF (Задержка Вкл./Выкл.)
Указывает состояние включения/выключения задержки.
Поле INSERT/DIRECT OUT (Вставка/Прямой вывод)
В этом поле отображается состояние вставки / прямого вывода. Нажмите это поле,
чтобы открыть рабочее окно INSERT/DIRECT OUT (Вставка / прямой вывод) для
восьми каналов.
1
Индикатор INSERT ON/OFF (Вставка вкл./выкл.)
Служит для индикации состояния включения/выключения вставки.
2
Индикатор DIRECT OUT ON/OFF (Прямой вывод Вкл./Выкл.) (только для
входных каналов)
Служит для индикации состояния включе
ния/выключения прямого вывода.
1 2
3 4 5
Если подключен разъем:
отображается название разъема.
Если подключена стойка:
отображается подключение и название модуля.
Если подключен выход:
отображается только подключение.
1
