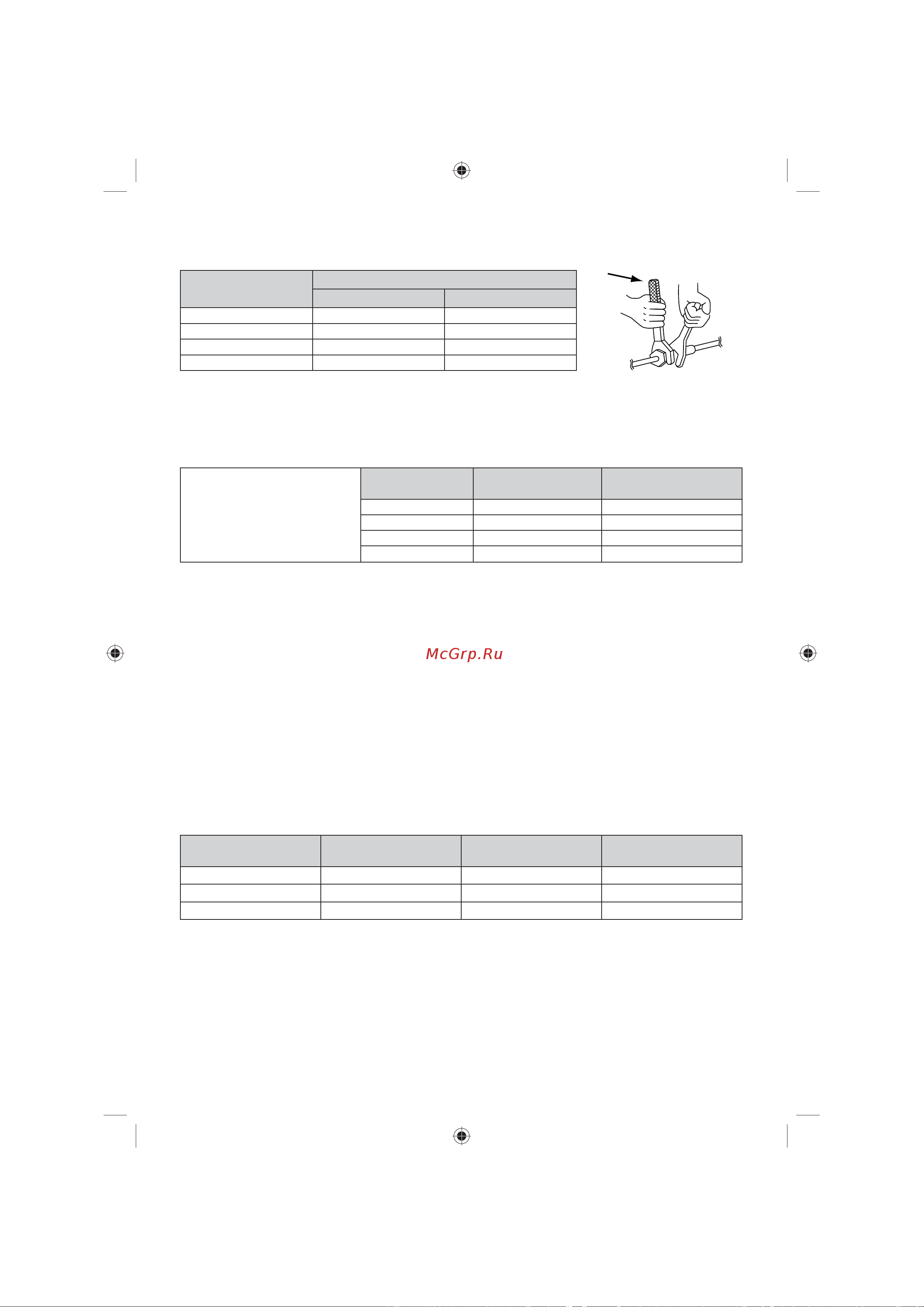

10
D: Развальцовка труб
Плотно закрепите медную трубку в зажиме (рис.17). Размер зажима зависит от диаметра трубы (см. таблицу):
Наружный
диаметр, мм
С (мм)
Максимум Минимум
6,35 1,3 0,7
9,53 1,6 1,0
12,7 1,8 1,0
16 2.4 2.2
ПОДСОЕДИНЕНИЕ ТРУБ К БЛОКУ
• Установите развальцованные трубы соосно со штуцером (рис. 18).
• Закрутите накидную гайку, а затем затяните ее двумя гаечными ключами – обычным и динамометриче-
ским. (см. рис. 19).
Внимание:
Слишком большой крутящий
момент может повредить гайку.
Максимально допустимые значе-
ния крутящего момента –
в таблице справа
Внешний диаметр
трубы, мм
Крутящий момент,
H*см
Дополнит. момент,
H*см
6,35 1570 1960
9,53 2940 3430
12,7 4900 5390
16 7360 7850
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
1. Электрические подключения выполнять в соответствии с электрическими
схемами, приведенными в приложении и на панелях наружного и вну-
треннего блоков кондиционера.
2. Если электропроводка не подходит для питания кондиционера, электрик не должен подключать к ней
кондиционер. Нужно объяснить владельцу кондиционера суть проблемы и способы ее устранения.
3. Напряжение питания должно поддерживаться в пределах от 90 до 110% от номинального. При пониже-
нии напряжения возможны следующие неполадки: вибрация магнитного пускателя, ведущая к поврежде-
нию контактов; перегорание предохранителя и т.д
4. В силовом контуре нужно установить предохранитель и сетевой размыкатель питания, срабатывающий
при токе, в 1,5 раза большем максимального рабочего тока кондиционера.
5. Убедитесь, что кондиционер заземлен.
6. Электрическое подключение должно полностью соответствовать государственным стандартам и выпол-
няться квалифицированными электриками.
7. К автомату защиты, к которому подключается кондиционер, нельзя подключать другие электроприборы.
Рекомендуемое сечение проводов и параметры предохранителей указаны в таблице.
Производительность Питание
Размыкатель/
Предохранитель
Сечение провода
(длина трассы до 10 м)
до 3,5 кВт 220–240V~50 Гц 10 А 1,5 мм
2
от 3,5 кВт 220–240V~50 Гц 16 А 1,5 мм
2
от 6.1 до 7.0 кВ 220–240V~50 Гц 25 A 2,5 мм
2
Pис. 19
