ПРОБНАЯ ЭКСПЛУАТАЦИЯ И ТЕСТИРОВАНИЕ
1. Убедитесь в правильности монтажа, для чего проведите проверки в соответствии с таблицей:
Пункты проверки Симптом Контроль
Правильность установки внутреннего и наружного блоков
на прочных основаниях
Падение, вибрация, шум
Отсутствие утечек газообразного хладагента Нарушение функций охлаж-
дения/нагрева
Тепловая изоляция труб для газообразного и жидкого
хладагента и удлинителя дренажного шланга внутреннего
блока
Утечка конденсата
Правильность монтажа дренажной линии Утечка конденсата
Правильность заземления системы Утечка электрического тока
Использование специализированных проводов для меж-
блочных соединений
Выход из строя или загора-
ние
Отсутствие препятствий в тракте подачи входящего или вы-
ходящего воздуха внутреннего или наружного блока. От-
крытое состояние запорных вентилей
Нарушение функций охлаж-
дения/нагрева
Нарушение приема внутренним блоком сигналов дистан-
ционного управления
Нерабочее состояние
2. После того, как Вы проверили электрическую систему кондиционера и убедились, что нет утечек хлада-
гента, проведите пробную эксплуатацию и те-
стирование кондиционера в ручном режиме. Его
длительность – не менее 30 мин.
• Откройте панель внутреннего блока и поднимите
ее до щелчка (рис. 26).
• Дважды нажмите кнопку ручного управления
кондиционером. Световой индикатор работы
кондиционера включится, а кондиционер начнет
работать в режиме принудительного охлаждения
помещения.
• Проверьте, работают ли все функции кондици-
онера (охлаждение, нагрев и другие). Обратите
особое внимание на то, свободно ли удаляется конденсат из внутреннего блока.
• После тестирования выключите кондиционер, нажав кнопку ручного управления еще раз. Световой инди-
катор работы кондиционера погаснет, а кондиционер прекратит работу.
3. Проведите пробную эксплуатацию и тестирование кондиционера с пульта управления.
ВНИМАНИЕ! При перезапуске может сработать 3-минутная защита повторного старта.

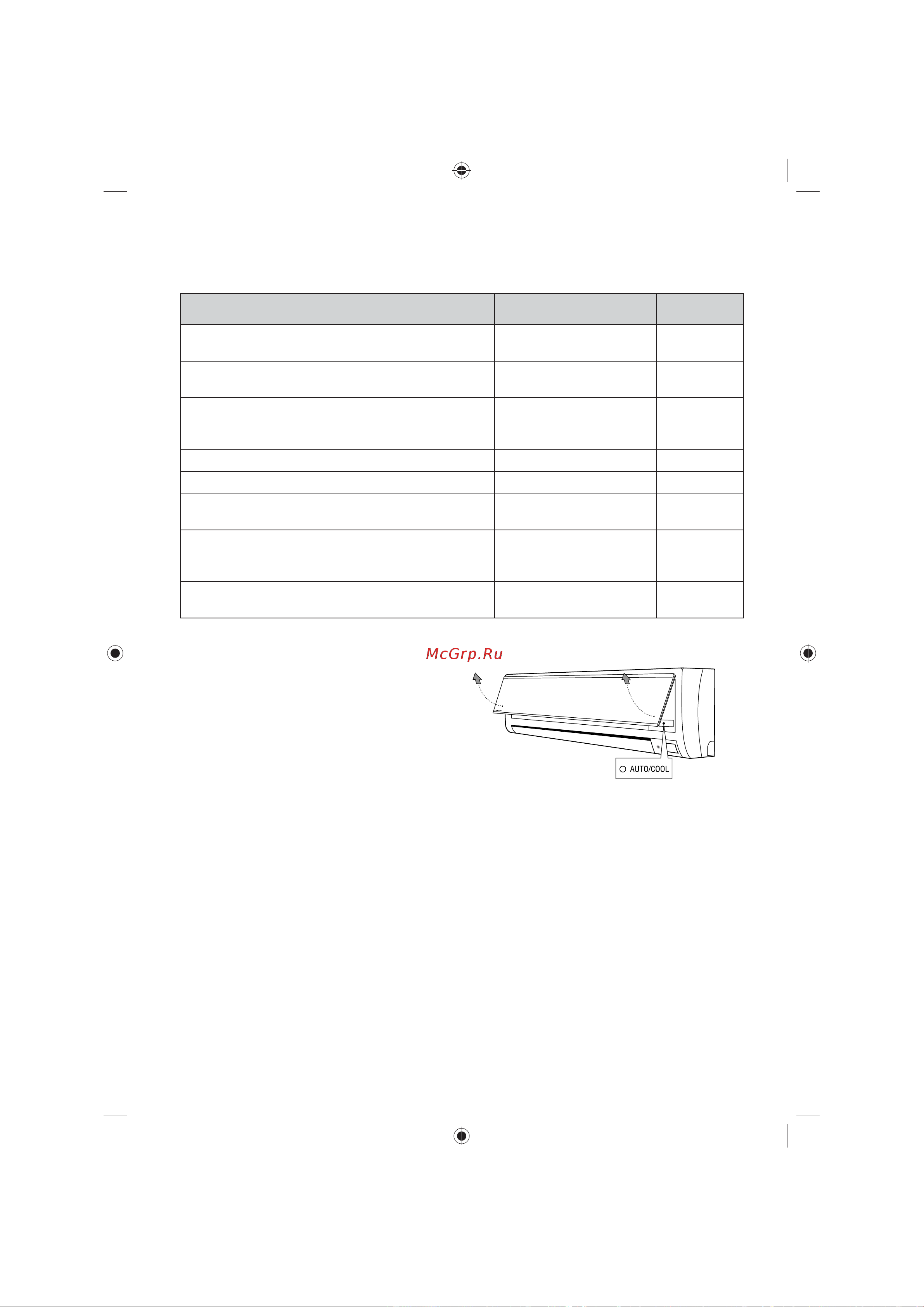

Pис. 26
