Kentatsu KSGH61HFAN1 [6/20] Для моделей ksgh53h
![Kentatsu KSGH61HFAN1 [6/20] Для моделей ksgh53h](/views2/1829677/page6/bg6.png)
6
2. Если стена кирпичная или бетонная, проделайте в ней 8 отверстий диаметром 5 мм и вставьте в них дюбели
для шурупов.
3. Прикрепите монтажную пластину к стене 8 шурупами типа «А».
Замечание:

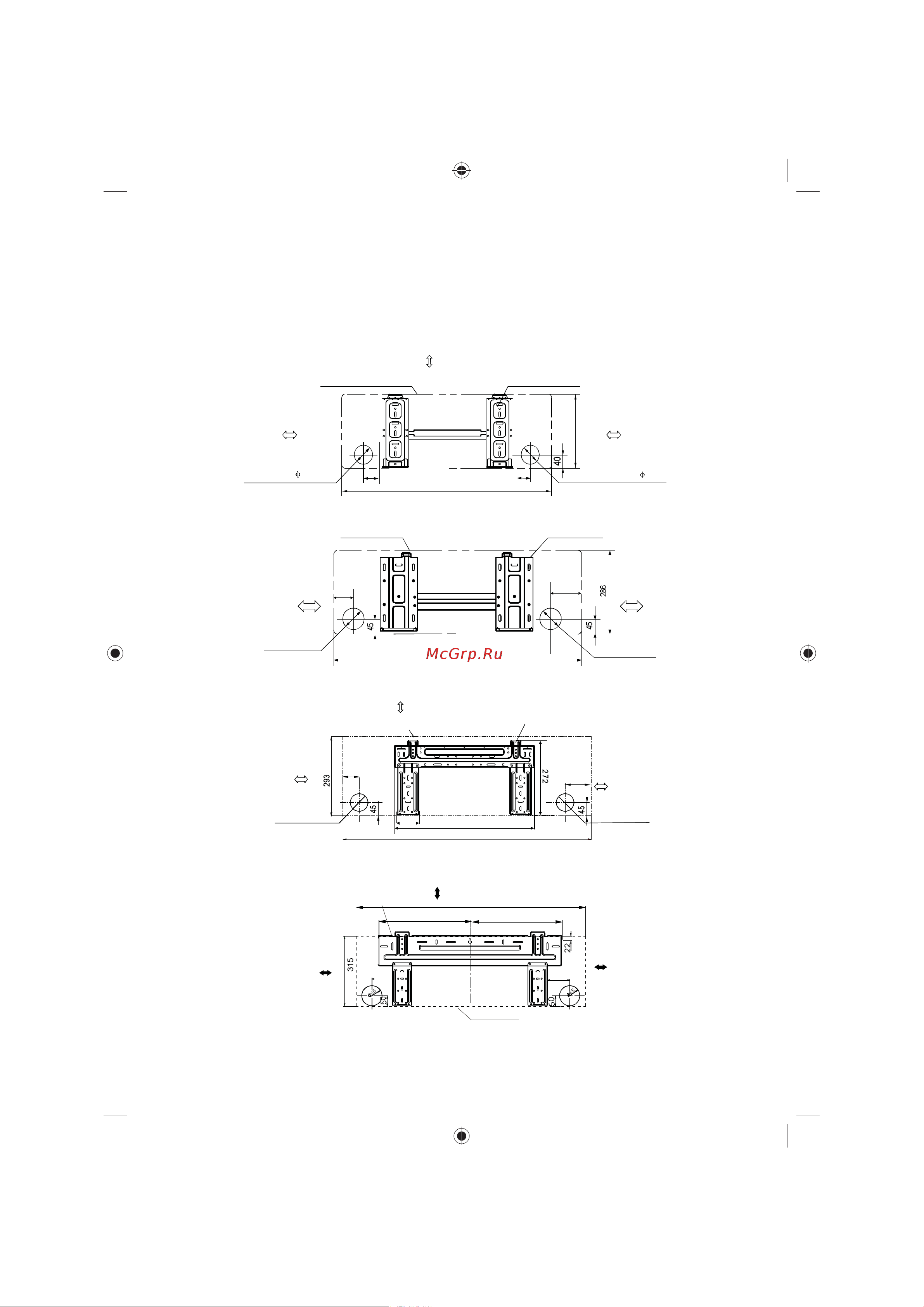

Разметьте на стене положение крепежных отверстий под монтажную пластину (размеры на схеме указаны
в мм). При сверлении стены и установке монтажной пластины учитывайте разность в твердости материалов.
Для моделей KSGH21H, KSGH26H
A
Right refrigerant
pipe hole 65mm
Installatio n plate
Indoor unit outline
Left refrigerant
pipe hole 65mm
150mm or more t o ceiling
120mm or more
to wall
120mm or more
to wall
41.5
41.5
Для моделей KSGH35H
Indoor unit outli ne
12cm or more
to wall
12cm or more
to wall
Left ref rigerant
pipe hole 65
Right refrigerant
pipe hole 65
Installation plate
845
15cm or more to ceiling
45
96
Для моделей KSGH53H
150mm or more to ceiling
Indoor unit outline
Installation plate
Right rear s ide
refrigerant
pipe hole 65
Left rear side
refrigerant
pipe hole 65
120mm or more
to wall
120mm or more
to wall
995
90
45
80
489
Для моделей KSGH61H, KSGH70H
120m m or more
from the wall
120mm or mor e
from the wa ll
150mm or more from the ceilin g
Indoor Unit Outline
380
Hooked Part
380
A
130
130
795
1074
270
Pис. 4
IM-VERTU_DK11-03.01.02.indd 6IM-VERTU_DK11-03.01.02.indd 6 23.08.2010 16:45:3423.08.2010 16:45:34
