Electrolux ESVMDS-36P [25/40] Внутренние блоки мультизональных систем 25
![Electrolux ESVMDS-36P [25/40] Внутренние блоки мультизональных систем 25](/views2/1081885/page25/bg19.png)

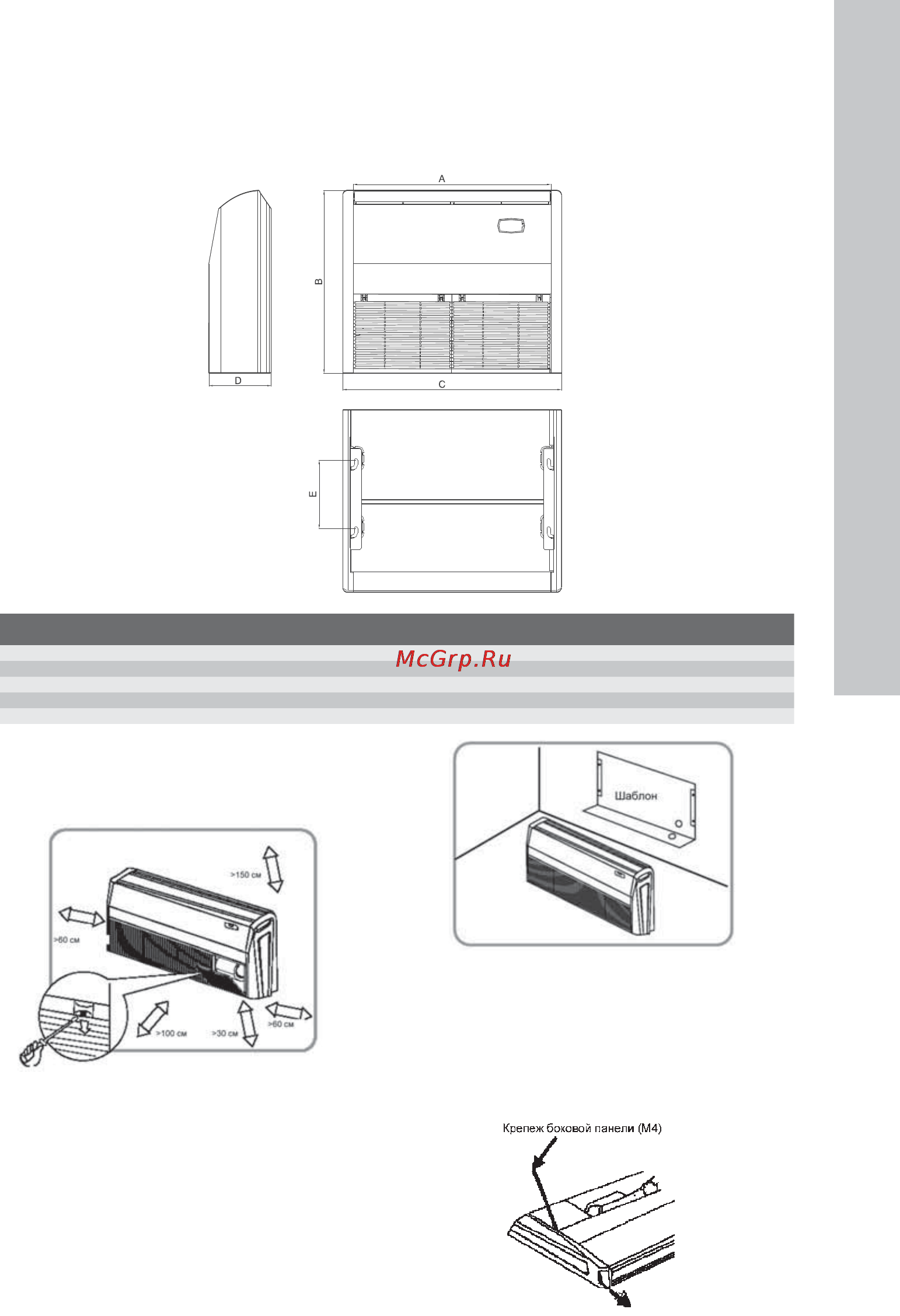

внутренние блоки мультизональных систем 25
ESVMC4-28/36/45
Размеры
Модель
Установочные размеры, мм Габаритные размеры, мм
E D A B C
ESVMU-36 260 745 840 695 238
ESVMU-50 260 745 840 695 238
ESVMU-71 260 1220 1300 600 188
ESVMU-90 260 1500 1590 695 238
ESVMU-112 260 1500 1590 695 238
Пространство установки
Пространство вокруг блока должно обеспечи-
вать его вентилирование.
•
Примеры установки
Существует 2 варианта установки
Подпотолочный монтаж
Напольный монтаж
Общее для обоих вариантов:
Определите положение монтажа на потолке
или стене с помощью шаблона.
•
—
—
1.
Снимите с блока решетку на входе воздуха, бо-
ковую панель и кронштейн в следующем по-
рядке.
Нажмите кнопку фиксации решетки на входе
воздуха, решетка откроется и вынется из блока.
Отверните метиз боковой панели и снимите ее
вперед (в направлении стрелки).
2.
•
•
