внутренние блоки мультизональных систем 29
Для кабелей связи и питания вырежьте 1, 2 (или
1, 2, 3).
Рекомендуемые конфигурации – 1 , 2 , 3 .

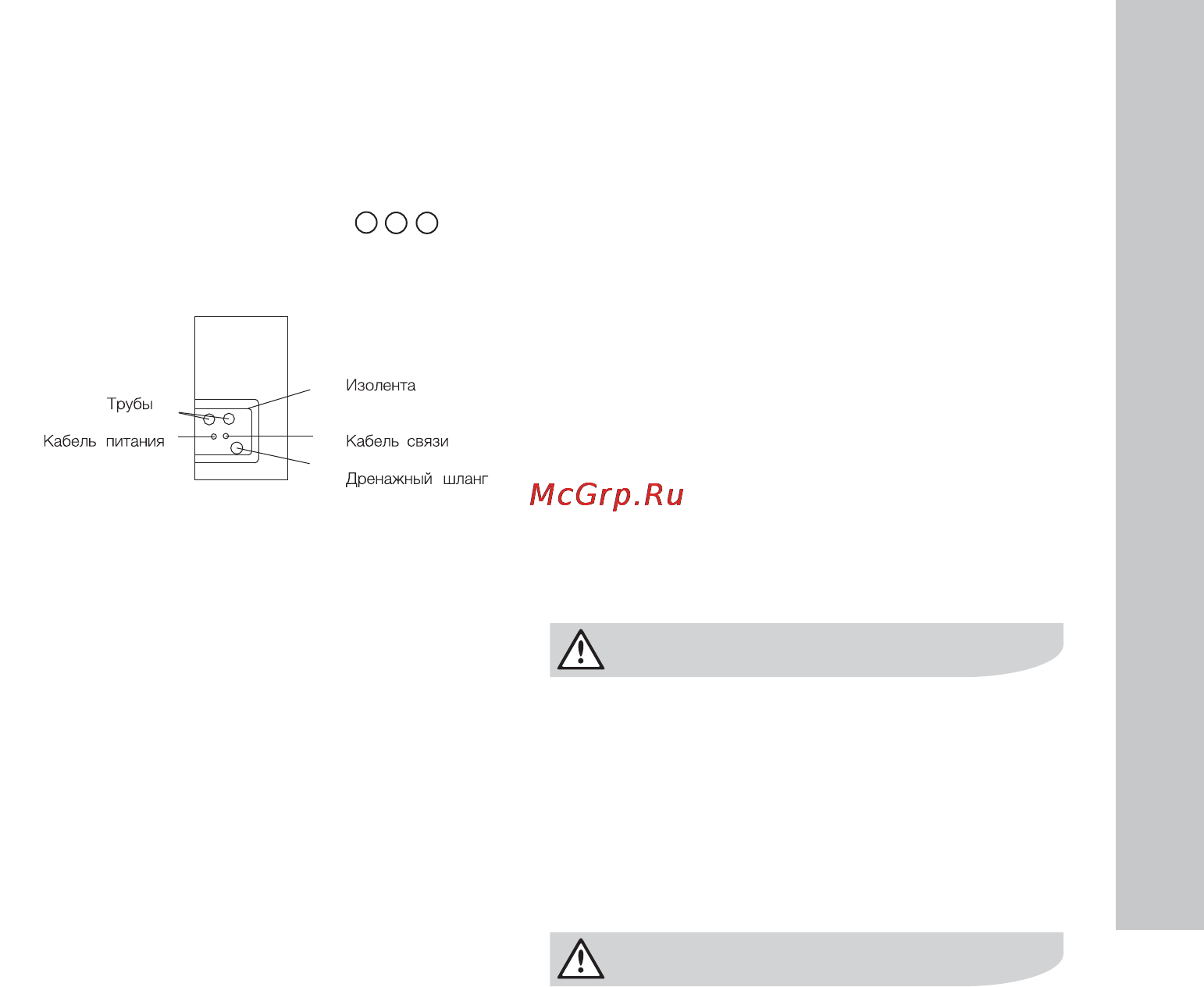

2. Прокладывайте трубы и кабели через отверс-
тие в корпусе пучком в определенном порядке:
3. Повесьте блок на крюки задней панели, под-
вигайте его вправо-влево, чтобы проверить ус-
тойчивость.
4. Блок должен монтироваться на высоте не ме-
нее 2 м от уровня пола
ЭКСПЛУАТАЦИЯ
Не задавайте при охлаждении температуру ниже
необходимой. Это снизит энергопотребление.
Еженедельно очищайте фильтр для повышения
эффективности работы.
Для распределения потока воздуха по поме-
щению используйте воздухораспределитель-
ные жалюзи.
Наилучший эффект будет, если направлять жа-
люзи вниз в режиме обогрева и горизонтально
в режиме охлаждения.
Для предотвращения утечки холодного воздуха
и сбережения электроэнергии при работе агре-
гата закройте окна и двери.
Загораживайте окна шторами при работе в
режиме охлаждения для уменьшения тепло-
поступлений от солнца и сбережения электро-
энергии.
При недостаточном вентилировании иногда от-
крывайте окно для проветривания, но ненадол-
го, чтобы не было сильной утечки холодного
воздуха.
Проверьте электропитание (напряжение и час-
тоту). Оно должно соответствовать указанному
на агрегате. Предохранители должны быть оп-
ределенного номинала и не иметь жучков.
Выключите кондиционер при возникновении
электропомех. Если агрегат не должен эксплу-
атироваться длительное время, разомкните
главный выключатель.
При работе агрегата не вставляйте посторонние
предметы во входные и выходные отверстия во
избежание повреждений и травм. Особенно вни-
мательны будьте в присутствии детей.
•
•
•
•
•
•
•
•
•
•
•
Не создавайте препятствий воздушному потоку
на входе и выходе агрегата. Они могут вызвать
снижение эффективности или неисправность.
Не направляйте поток воздуха непосредствен-
но на людей, особенно на детей, пожилых или
больных.
Избегайте соседства кондиционера с обогрева-
телями и другими источниками тепла. Тепло мо-
жет деформировать пластиковые детали.
Не используйте кондиционер для сушки одеж-
ды, охлаждения пищи и т.д.
ОБСЛУЖИВАНИЕ
Очистка блока
ОСТОРОЖНО!
Перед очисткой блока следует остановить его и
отключить питание.
Не допускайте попадания влаги на блок во из-
бежание поражения электрическим током.
Очищайте блок сухой тканью или пылесосом.
Если используется влажная ткань, протрите за-
тем сухой.
ВНИМАНИЕ!
Летучие жидкости, такие как растворитель или
бензин, могут повредить отделку блока. Для очис-
тки корпуса используйте только мягкую ткань, су-
хую или смоченную нейтральным очистителем.
Никогда не используйте горячую воду выше
40 °С для очистки корпуса блока во избежание
потери цвета или деформирования.
Очистка фильтра
Если фильтр грязный, воздушный поток может
уменьшиться. Блок перегружается, потребле-
ние электроэнергии увеличивается на 6% и
более. Поэтому регулярно очищайте фильтры.
Не сушите фильтры вблизи открытого огня
или нагревательных приборов во избежание
пожара или деформирования фильтров.
Для кассетных блоков
Очистка фильтров
Очищайте фильтр не реже 1 раза в 6 месяцев.
При сильной запыленности частота очистки уве-
личивается.
•
•
•
•
•
•
•
•
•
—
—
