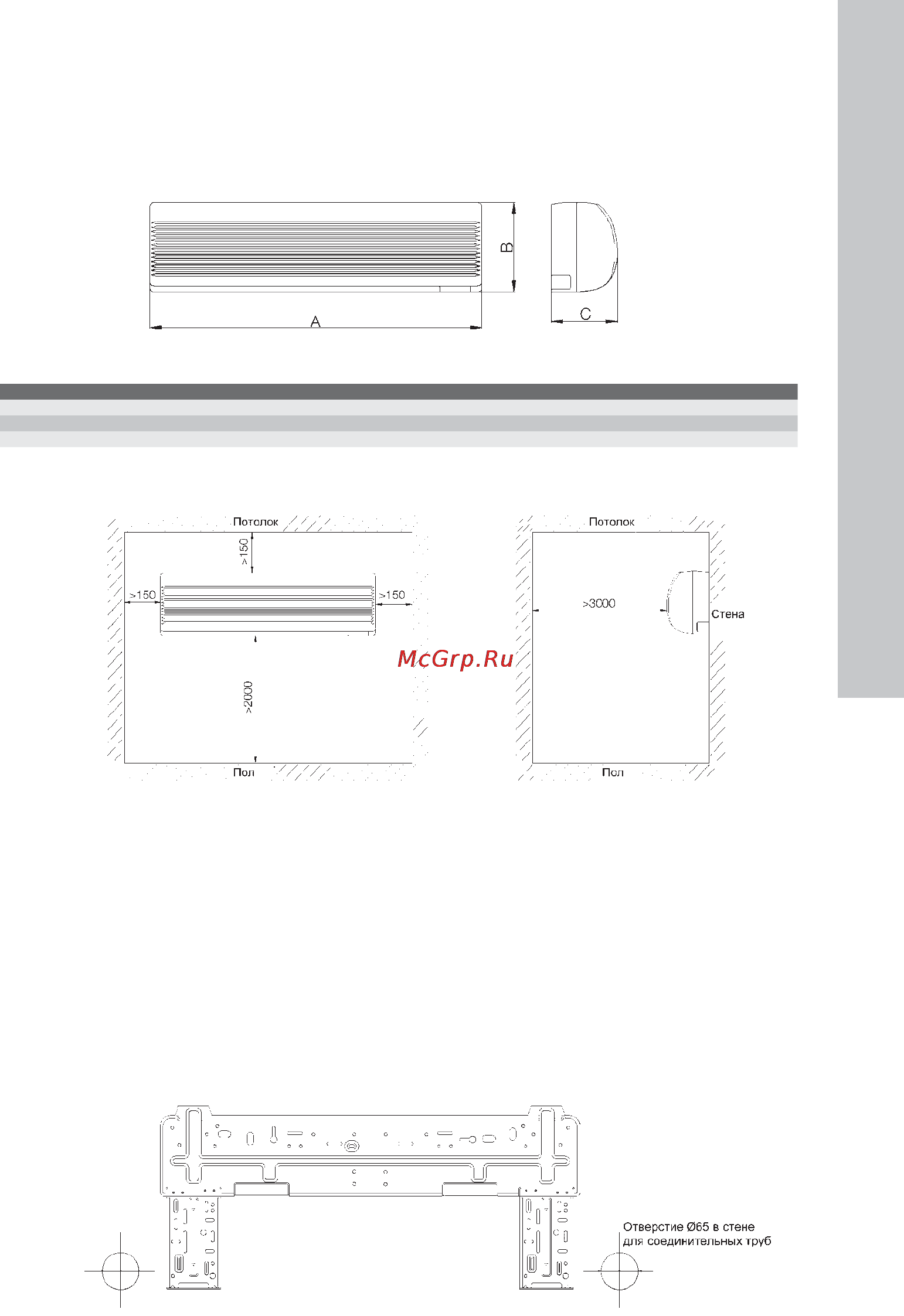

внутренние блоки мультизональных систем 27
Настенные внутренние блоки
Размеры
Внешний вид у разных моделей может различаться.
Размер, мм ESVMW-22 ESVMW-28 ESVMW-36 ESVMW-45 ESVMW-56
А 843 843 940 940 1008
В 275 275 298 298 319
С 180 180 200 200 221
Место монтажа
Важно
Для правильной работы блок должен устанав-
ливаться специалистами в соответствии с дан-
ной инструкцией.
Перед установкой свяжитесь с продавцом. Не-
исправности, вызванные монтажом неупол-
номоченными лицами, не обеспечиваются
гарантией.
Перенос блока на другое место должен выпол-
няться специалистами.
•
•
•
Пример монтажа
Монтаж панели.
•
