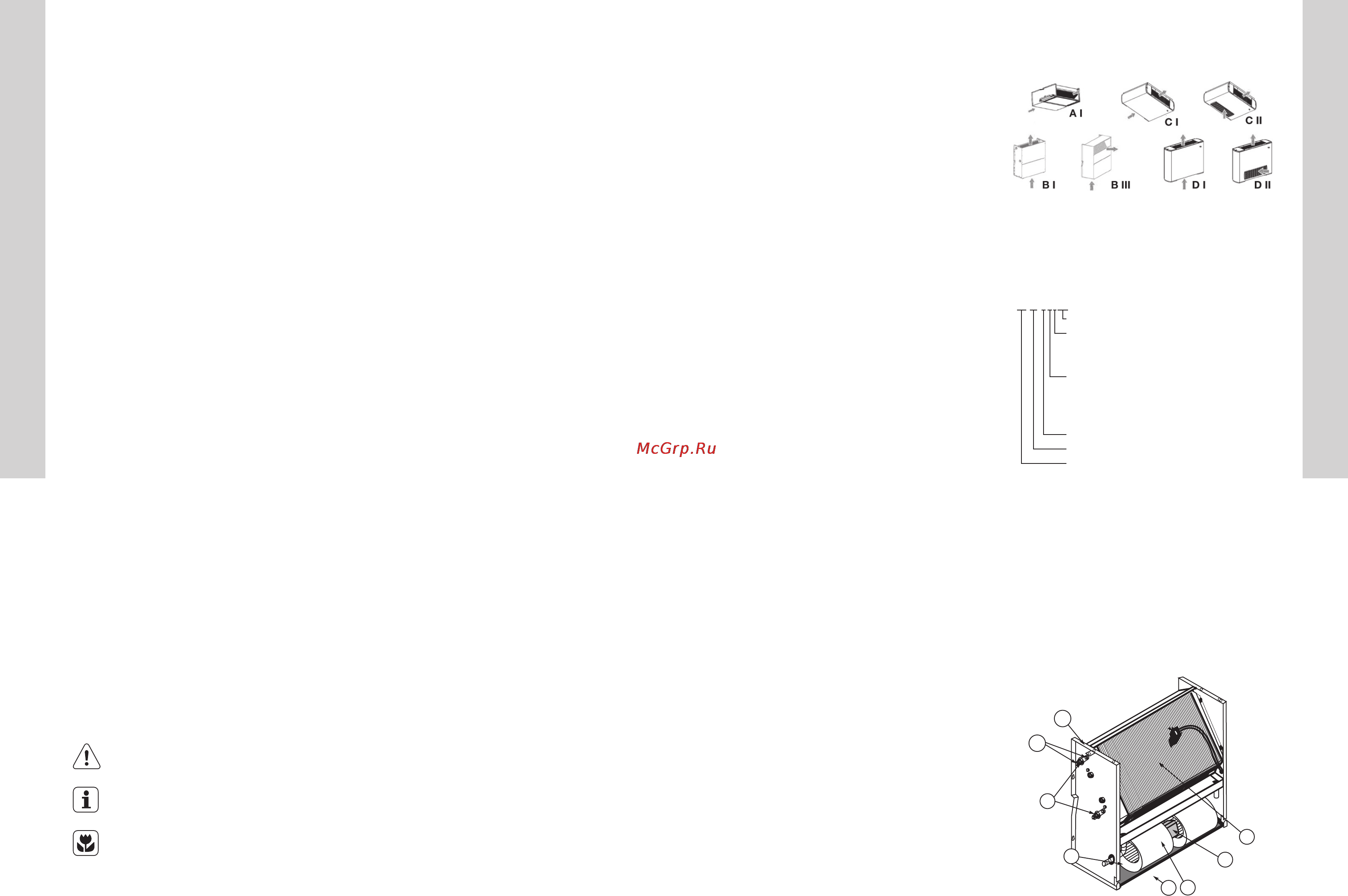

Electrolux EFS - 06 [2/14] Расшифровка обозначения
![Electrolux EFS - 05 [2/14] Расшифровка обозначения](/views2/1083123/page2/bg2.png)
electrolux
универсальные фанкойлы
Требования по безопасности
Поставляемые агрегаты могут использоваться
только в системах кондиционирования. Не исполь
-
зуйте агрегат в других целях!
Все работы с устройством (монтаж, соедине
-
ния, ремонт, обслуживание) должны выполнять-
ся только квалифицированным персоналом. Все
электрические подключения должны выполнять-
ся только уполномоченными специалистами-элек-
триками. Предварительно должно быть отключено
электропитание.
Во время монтажа и обслуживания агрегата ис
-
пользуйте специальную рабочую одежду и будьте
осторожны — углы агрегата и составляющих час
-
тей могут быть острыми и ранящими.
Не устанавливайте и не используйте агрегат
на непрочных поверхностях. Устанавливайте аг
-
регат надежно, обеспечивая безопасное исполь-
зование.
Не используйте агрегат во взрывоопасных и аг
-
рессивных средах.
Подключение электричества должно выпол-
няться компетентным персоналом при соблюде-
нии Строительных норм и правил (СНиП) и Правил
устройства электроустановок (ПУЭ) и других норм.
Напряжение должно подаваться на агрегат че
-
рез выключатель с промежутком между контакта
-
ми не менее 3 мм. Выключатель и кабель питания
должны быть подобраны по электрическим дан
-
ным агрегата. Выключатель напряжения должен
быть легкодоступен.
Убедитесь, что сливной шланг обеспечивает
эффективное удаление дренажа — неправильная
установка может повлечь за собой протечку во
-
ды и порчу интерьера. Не помещайте огнеопасные
электроприборы, воспламеняющиеся аэрозоли
вблизи места выхода воздуха. Животных и расте
-
ния нельзя помещать вблизи выхода воздуха —
это может причинить им вред.
Описание устройства
Универсальные фанкойлы серии SMART предна-
значены для кондиционирования жилых, торго-
вых и административных помещений. Широкий
выбор модификаций фанкойлов этой серии поз-
воляет использовать их в самых разных проект
-
ных решениях.
Доступны следующие модификации:
А — горизонтальная бескорпусная.
B — вертикальная бескорпусная.
C — горизонтальная корпусная.
D — вертикальная корпусная.
Досутпны три варианта входа и выхода воздуха:
I — вход воздуха сзади.
•
•
•
•
•
II — фронтальный вход воздуха, выход с торца.
III — фронтальный выход воздуха, вход с торца.
Расшифровка обозначения
EFS-0/ A I DX
подключение: DX — правое, SX — левое
вид исполнения: I — вход воздуха сзади, II —
фронтальный вход воздуха, III — фронтальный вы-
ход воздуха
версия: A — горизонтальная бескорпусная, B —
вертикальная бескорпусная, С — горизонтальная
корпусная, D — вертикальная корпусная (горизон-
тально-вертикальная)
вид системы: — двухтрубная, 4 — четырехтрубная
типоразмер
фанкойлы серии SMART
Особенности конструкции
Основные компоненты:
Вентилятор.
Теплообменник.
Электродвигатель.
Воздушный фильтр.
Патрубок для отвода конденсата.
Патрубки для водяного контура.
Воздухоотводчики.
Опорная конструкция.
•
•
1.
2.
3.
4.
5.
6.
7.
8.
В данном руководстве используются следующие символы:
Важная информация о правилах, необходимых для обеспечения вашей личной безопасности
и предотвращения выхода устройства из строя.
Общая информация и полезные советы.
Информация по охране окружающей среды.
В тексте данного руководства универсальный фанкойл может иметь такие технические названия, как
«агрегат», «устройство», «фанкойл», «оборудование».
Содержание
Требования по безопасности
Описание устройства
Особенности конструкции
Опции и аксессуары 5
Транспортировка и хранение 7
Установка 7
Электрическое подключение 10
Схемы электрических соединений 10
Проверка перед эксплуатацией 1
Технические данные 1
Размеры 14
Обслуживание 18
Чистка агрегата 18
Поиск и устранение неисправностей 19
Пульты управления ERC-1 и ERC-14 0
Утилизация 1
Гарантийные обязательства
Добро пожаловать в мир Electrolux
Вы выбрали первоклассный продукт от Electrolux,
который, мы надеемся, доставит Вам много ра-
дости в будущем. Electrolux стремится предложить
как можно более широкий ассортимент качест-
венной продукции, который сможет сделать Ва-
шу жизнь еще более удобной. Вы можете увидеть
несколько примеров на обложке этой инструкции.
Внимательно изучите данное руководство, чтобы
правильно использовать Ваш новый фанкойл и на
-
слаждаться его преимуществами. Мы гарантируем,
что он сделает Вашу жизнь намного легче благо-
даря легкости в использовании. Удачи!
Содержание
- Electrolux универсальные фанкойлы 2
- Добро пожаловать в мир electrolux 2
- Описание устройства 2
- Особенности конструкции 2
- Расшифровка обозначения 2
- Содержание 2
- Требования по безопасности 2
- Electrolux универсальные фанкойлы 5 3
- Опции и аксессуары 3
- E dd трехходовой и балансировочный вентили для трубной системы 4
- E4dd трехходовой и балансировочный вентили для 4 трубной системы 4
- Electrolux универсальные фанкойлы 7 4
- Kpc ножки для напольной установки 4
- Kvao дополнительный дренажный поддон для горизонтальных моделей 4
- Kvav дополнительный дренажный поддон для вертикальных моделей 4
- Берегите фанкойлы от ударов и падений не подвергайте их механическим нагрузкам не поднимайте устройства за кабели питания или коробки подключения 4
- Буемые размеры свободного пространства вокруг агрегата для проведения его технического обслу живания 4
- Выбор места для монтажа 4
- До монтажа храните агрегаты в сухом помеще нии где относительная влажность воздуха не пре вышает 70 при 20 с температура окружающей среды между 5 и 35 с место хранения долж но быть защищено от грязи и воды после транс портирования фанкойлов при отрицательных тем пературах следует выдержать их в помещении где предполагается эксплуатация без включения в сеть не менее 2 часов агрегаты можно переме щать вручную или на подходящей тележке если масса агрегата составляет более 30 кг то переме щать агрегат вручную должны два человека еще лучше в этом случае использовать для перемеще ния агрегата тележку одновременное перемеще ние нескольких агрегатов следует осуществлять в контейнере с помощью подъемного крана или других подобных приспособлений 4
- Исполнение a i 4
- Исполнение b i 4
- Исполнение b iii 4
- Исполнение c i 4
- Исполнение c ii 4
- Не допускается монтировать фанкойлы во взры во и пожароопасных помещениях в местах с на личием высокочастотных колебаний и в помеще ниях с интенсивным выделением масляных паров или загрязнений других видов 4
- При неправильной установке агрегата произ водимые им шум и вибрация могут усилиться 4
- Присоединительные диаметры 4
- Транспортировка и хранение 4
- Установка 4
- Фанкойлы smart могут быть установлены в за висимости от исполнения вертикально или гори зонтально при условии что будут обеспечены тре 4
- Фанкойлы поставляются готовыми к подклю чению монтаж должен выполняться компе тентным персоналом фанкойлы монтируются внутри помещения необходимо предусматри вать доступ для обслуживания фанкойлов 4
- Electrolux универсальные фанкойлы 9 5
- Electrolux универсальные фанкойлы 11 6
- Схемы электрических соединений 6
- Электрическое подключение 6
- Electrolux универсальные фанкойлы 1 7
- Проверка перед эксплуатацией 7
- Технические данные 7
- Убедитесь 7
- Что агрегат установлен правильно подающий и обратный трубопроводы водяно го контура подключены правильно и теплоизо лированы трубы не засорены и из них удален весь воздух агрегат установлен с уклоном в сторону пат рубка отвода конденсата теплообменники находятся в чистом состоянии 7
- Электрические подключения выполнены пра вильно электрические зажимы плотно затянуты напряжение питания соответствует требова ниям потребляемая мощность вентилятора не пре вышает максимально допустимого значения после этого рекомендуется включить агрегат и дать ему поработать на максимальной скорости несколько часов 7
- Electrolux универсальные фанкойлы 15 8
- Размеры 8
- Electrolux универсальные фанкойлы 17 9
- Electrolux универсальные фанкойлы 19 10
- Обслуживание 10
- Поиск и устранение неисправностей 10
- Чистка агрегата 10
- 0 electrolux универсальные фанкойлы 1 11
- Пульты управления erc 12 и erc 14 11
- Утилизация 11
- Electrolux универсальные фанкойлы 12
- Гарантийные обязательства 12
