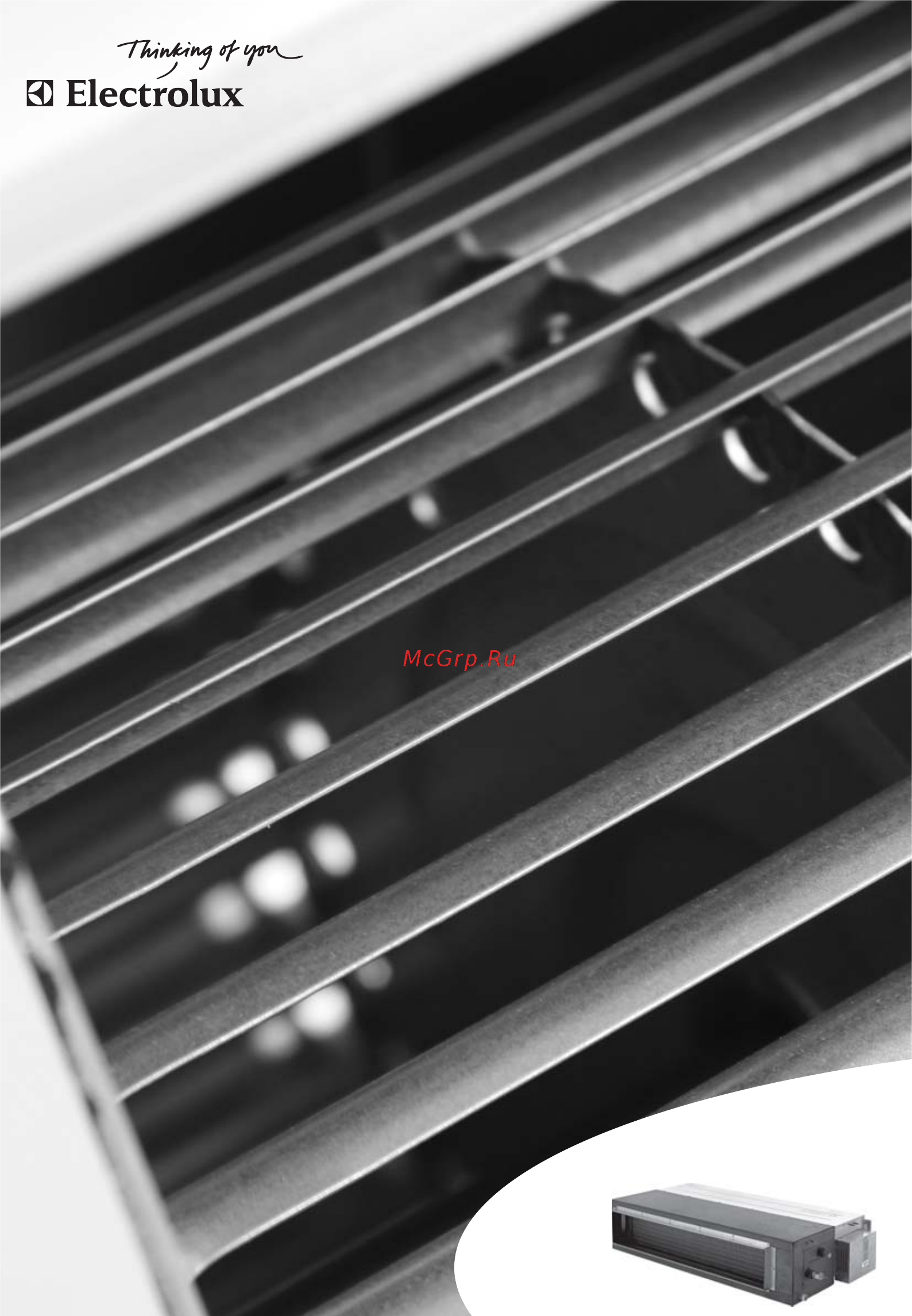

Electrolux EACD-48H/EU Инструкция по эксплуатации онлайн
Содержание
- Electrolux 2
- Добро пожаловать в мир electrolux 2
- Оглавление 2
- Канальные кондиционеры 3 3
- Требования по безопасности 3
- Electrolux 4
- Диапазон задания температуры от 16 до 30 с 4
- Канальный кондиционер состоит из внутренне го блока наружного блока соединительного тру бопровода проводного и дистанционного пультов управления кабеля управления и электрических кабелей питания 4
- Кондиционер должен эксплуатироваться в соот ветствии с настоящим руководством рекомендуемые температурные условия экс плуатации приведены в следующей таблице 4
- Указания по эксплуатации 4
- Устройство кондиционера 4
- Канальные кондиционеры 5 5
- Основные функции и управление 5
- Electrolux 6
- Канальные кондиционеры 7 7
- Electrolux 8
- Канальные кондиционеры 9 9
- Общие указания по размещению кондиционеров 9
- Eacd 09 h eu eacd 12 h eu eacd 18 h eu eacd 24 h eu eacd 36 h eu eacd 48 h eu eacd 60 h eu 10
- Electrolux 10
- Габаритные размеры внутреннего блока 10
- Монтаж внутренних блоков 10
- Необходимо учитывать направление выходящих воздушных потоков воздушные потоки не должны быть направлены навстречу друг другу 10
- При отрицательных температурах 10
- При работе на обогрев на теплообменниках на 10
- Размещение внутреннего блока 10
- Ружных блоков выпадает конденсат замерзающий 10
- Канальные кондиционеры 11 11
- Electrolux 12
- Варианты монтажа в кондиционере предусмотрено подключение вхо дящих воздуховодов к внутреннему блоку с торца заводская установка фланца и снизу 12
- При подключении воздуховода снизу необхо димо снять пластину заглушку и установить на ее место прямоугольный фланец пластину заглушку следует установить с торца на место фланца 12
- При подключении дополнительного воздухово да сбоку внутреннего блока необходимо предва рительно удалить защитную перегородку затем установить круглый фланец с помощью герметика и самонарезающих винтов 12
- Типовая схема подключения прямоугольных вентиляционных каналов типовая схема подключения круглых вентиляционных каналов 12
- Канальные кондиционеры 13 13
- Electrolux 14
- Количество изгибов труб при монтаже должно быть сокращено до минимума радиус сгиба труб должен быть не менее 2 d где d диаметр трубы трубы допускается изгибать в одном и том же месте не более трех раз не допускается замятие трубы в поперечном сечении трубы нельзя отпиливать для резки труб необ ходимо использовать специальный труборез 14
- Монтаж наружного блока 14
- Монтаж соединительных труб все операции по монтажу труб должны прово диться с использованием специальных приспо соблений перед началом монтажа необходимо прове рить размер труб и тщательно просчитать дли ну трассы внутренняя поверхность медных соединитель ных труб должна быть чистой без каких либо за грязнений 14
- При погрузочно разгрузочных работах наружно го блока необходимо учесть что центр тяжести блока смещен в сторону расположения компрес соров 14
- Размещение наружного блока относительно стен и потолка 14
- Для удобства подключения соединительных труб используются специальные отводы фитинги соединение труб с фитингами производит ся пайкой необходимо вставить соединительную трубу в трубу фитинга на глубину не менее диа метра вставляемой трубы зазор между стенками труб должен быть 0 025 0 125 мм пайку производить нагреванием пламенем го релки с использованием медно фосфорного твер дого припоя соединительные трубы и муфты подключения должны быть покрыты термоизоляцией при ис пользовании отрезков теплоизоляционных труб они должны быть склеены по торцам 15
- Заводская заправка кондиционеров фреоном r 410a рассчитана на эквивалентную длину трас сы не более 7 м при увеличении эквивалентной длинны трас сы более 7 м необходимо производить дозаправку системы фреоном если наружный блок установлен выше внутрен него то при перепаде высот между блоками бо лее 7 м необходимо на всасывающей линии через каждые 4 6 м устраивать маслоподъемные петли 15
- Канальные кондиционеры 15 15
- Момент затягивания гаек трубопровода конди ционера следующий 15
- Торцы труб перед развальцовкой должны быть ровными без заусенцев при необходимости следует удалить заусенцы на кромке трубы с помощью развертки во избежание попадания в трубу металличес ких опилок при резании и удалении заусенцев ко нец трубы должен быть направлен вниз неправильное или неполное удаление заусен цев может вызвать утечку хладагента и привести к неисправности компрессора при необходимости проделайте отверстие в стене для прокладывания трассы межблочного соединения 15
- Electrolux 16
- Го хладагента оформляются актом который пере 16
- Дается заказчику 16
- Кими параметрами кондиционера схемами блоков и требованиями пуэ подключение кондиционера к сети электропи тания должно производиться через автоматичес кий выключатель с током отсечки не менее 7 16
- Монтаж электрических и сигнальных кабелей подключение и монтаж кабелей электропитания должны производиться в соответствие с техничес 16
- Номинальный потребляемый ток и харак теристикой c и узо с током утечки не менее 30 мa допускается подключение через диффе ренциальный автоматический выключатель 16
- Опрессовка вакуумирование и заполнение системы хладанентом r 410a до подключения фреоновой трассы к блокам необходимо продуть трубопровод сухим азотом а затем произвести его опрессовку фреоновый тру бопровод должен выдерживать опрессовочное давление величиной 41 5 бар после успешного испытания по опрессовке и подключения трубоп 16
- Работы по опрессовке ваккуумированию и до заправке с указанием количества дозаправленно 16
- Рекомендуемые значения автоматического выключателя и сечения проводов эл питания для наружного блока 16
- Роводов к блокам проводится ваккуумирование системы по окончании ваккуумирования откройте жид костной и газовый вентили у наружного блока и при необходимости произведите дозаправку сис темы фреоном 16
- Eaco 09h u n3 220 eacd 09 h eu eaco 12h u n3 220 eacd 12 h eu eaco 18h u n3 220 eacd 18 h eu eaco 24h u n3 220 eacd 24 h eu 17
- Eaco 36h u n3 380 eacd 36 h eu eaco 48h u n3 380 eacd 48 h eu eaco 60h u n3 380 eacd 60 h eu 17
- Канальные кондиционеры 17 17
- Рекомендуемые значения автоматического выключателя и сечения проводов эл питания для внутреннего блока 17
- Схемы электрические 17
- Electrolux 18
- Возможные неисправности и способы их устранения 18
- Предварительный запуск и проверка работы кондиционера 18
- При возникшем дефекте на проводном пуль те управления индицируется код неисправности в этом случае выключите блок и обратитесь к про 18
- Проверьте правильность монтажа кондиционера откройте газовые и жидкостные вентили после включения кондиционера клавишей on off выберите режим fan и проверьте правильность подключения фаз моделей с трехфазным питанием проверьте работу кондиционера в режимах cool охлаждение heat обогрев fan вентили рование 18
- Фессиональным специалистам для устранения не исправности 18
- Канальные кондиционеры 19 19
- Утилизация 19
- Уход и техническое обслуживание 19
- Electrolux 20
- Технические данные 20
- Гарантийные обязательства 21
- Канальные кондиционеры 21 21
- Electrolux 22
