Количество изгибов труб при монтаже должно быть сокращено до минимума радиус сгиба труб должен быть не менее 2 d где d диаметр трубы трубы допускается изгибать в одном и том же месте не более трех раз не допускается замятие трубы в поперечном сечении трубы нельзя отпиливать для резки труб необ ходимо использовать специальный труборез 14

Монтаж наружного блока 14

Монтаж соединительных труб все операции по монтажу труб должны прово диться с использованием специальных приспо соблений перед началом монтажа необходимо прове рить размер труб и тщательно просчитать дли ну трассы внутренняя поверхность медных соединитель ных труб должна быть чистой без каких либо за грязнений 14

При погрузочно разгрузочных работах наружно го блока необходимо учесть что центр тяжести блока смещен в сторону расположения компрес соров 14

Размещение наружного блока относительно стен и потолка 14

Для удобства подключения соединительных труб используются специальные отводы фитинги соединение труб с фитингами производит ся пайкой необходимо вставить соединительную трубу в трубу фитинга на глубину не менее диа метра вставляемой трубы зазор между стенками труб должен быть 0 025 0 125 мм пайку производить нагреванием пламенем го релки с использованием медно фосфорного твер дого припоя соединительные трубы и муфты подключения должны быть покрыты термоизоляцией при ис пользовании отрезков теплоизоляционных труб они должны быть склеены по торцам 15

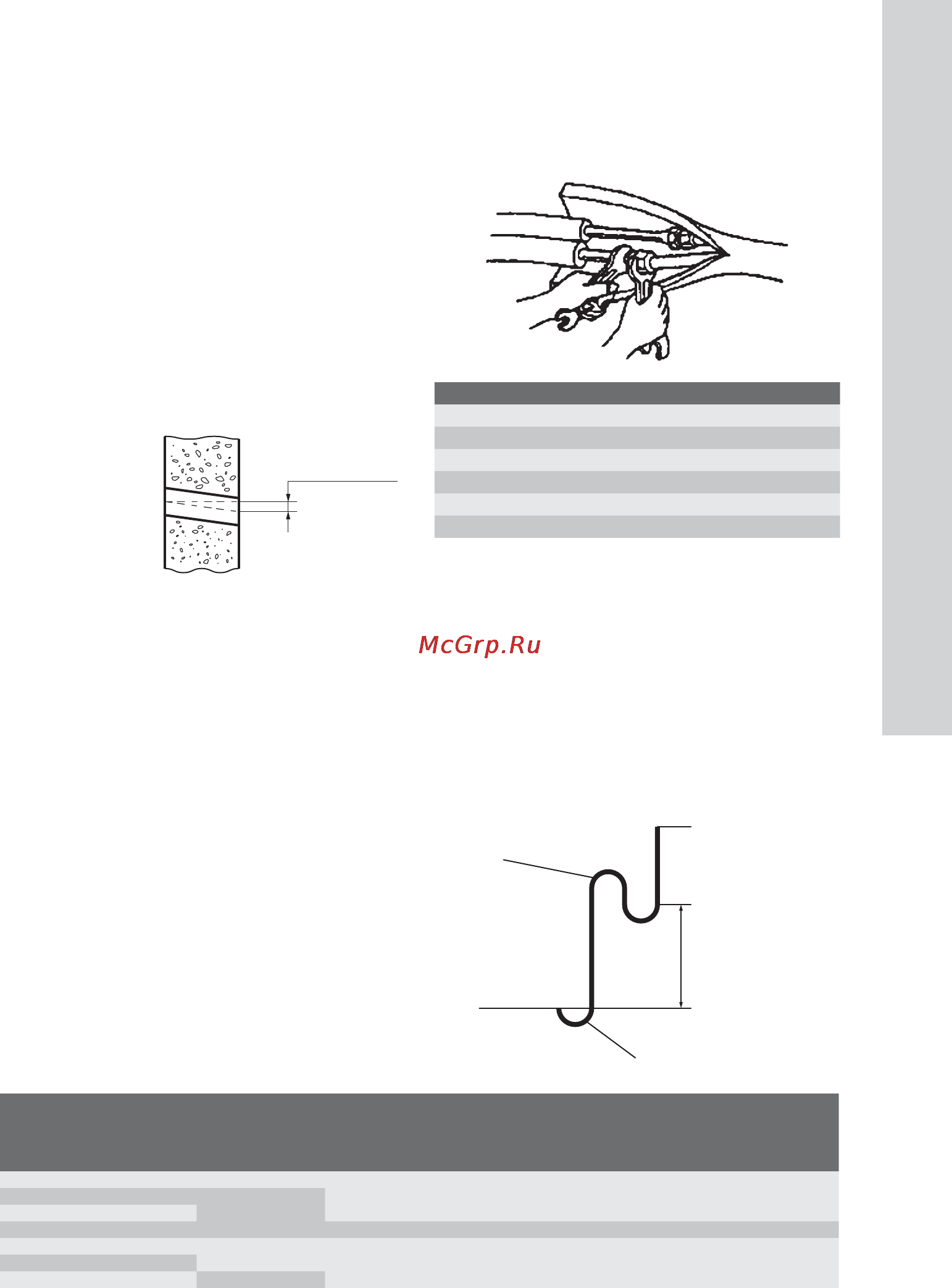

Заводская заправка кондиционеров фреоном r 410a рассчитана на эквивалентную длину трас сы не более 7 м при увеличении эквивалентной длинны трас сы более 7 м необходимо производить дозаправку системы фреоном если наружный блок установлен выше внутрен него то при перепаде высот между блоками бо лее 7 м необходимо на всасывающей линии через каждые 4 6 м устраивать маслоподъемные петли 15

Канальные кондиционеры 15 15

Момент затягивания гаек трубопровода конди ционера следующий 15

Торцы труб перед развальцовкой должны быть ровными без заусенцев при необходимости следует удалить заусенцы на кромке трубы с помощью развертки во избежание попадания в трубу металличес ких опилок при резании и удалении заусенцев ко нец трубы должен быть направлен вниз неправильное или неполное удаление заусен цев может вызвать утечку хладагента и привести к неисправности компрессора при необходимости проделайте отверстие в стене для прокладывания трассы межблочного соединения 15

Electrolux 16

Го хладагента оформляются актом который пере 16

Дается заказчику 16

Кими параметрами кондиционера схемами блоков и требованиями пуэ подключение кондиционера к сети электропи тания должно производиться через автоматичес кий выключатель с током отсечки не менее 7 16

Монтаж электрических и сигнальных кабелей подключение и монтаж кабелей электропитания должны производиться в соответствие с техничес 16

Номинальный потребляемый ток и харак теристикой c и узо с током утечки не менее 30 мa допускается подключение через диффе ренциальный автоматический выключатель 16

Опрессовка вакуумирование и заполнение системы хладанентом r 410a до подключения фреоновой трассы к блокам необходимо продуть трубопровод сухим азотом а затем произвести его опрессовку фреоновый тру бопровод должен выдерживать опрессовочное давление величиной 41 5 бар после успешного испытания по опрессовке и подключения трубоп 16

Работы по опрессовке ваккуумированию и до заправке с указанием количества дозаправленно 16

Рекомендуемые значения автоматического выключателя и сечения проводов эл питания для наружного блока 16

Роводов к блокам проводится ваккуумирование системы по окончании ваккуумирования откройте жид костной и газовый вентили у наружного блока и при необходимости произведите дозаправку сис темы фреоном 16
