10 electrolux
необходимо учитывать направление выходящих
воздушных потоков. Воздушные потоки не должны
быть направлены навстречу друг другу.
При работе на обогрев на теплообменниках на-
ружных блоков выпадает конденсат, замерзающий
при отрицательных температурах.
Монтаж внутренних блоков
EACD-09 H/Eu, EACD-12 H/Eu,
EACD-18 H/Eu, EACD-24 H/Eu,
EACD-36 H/Eu, EACD-48 H/Eu,
EACD-60 H/Eu

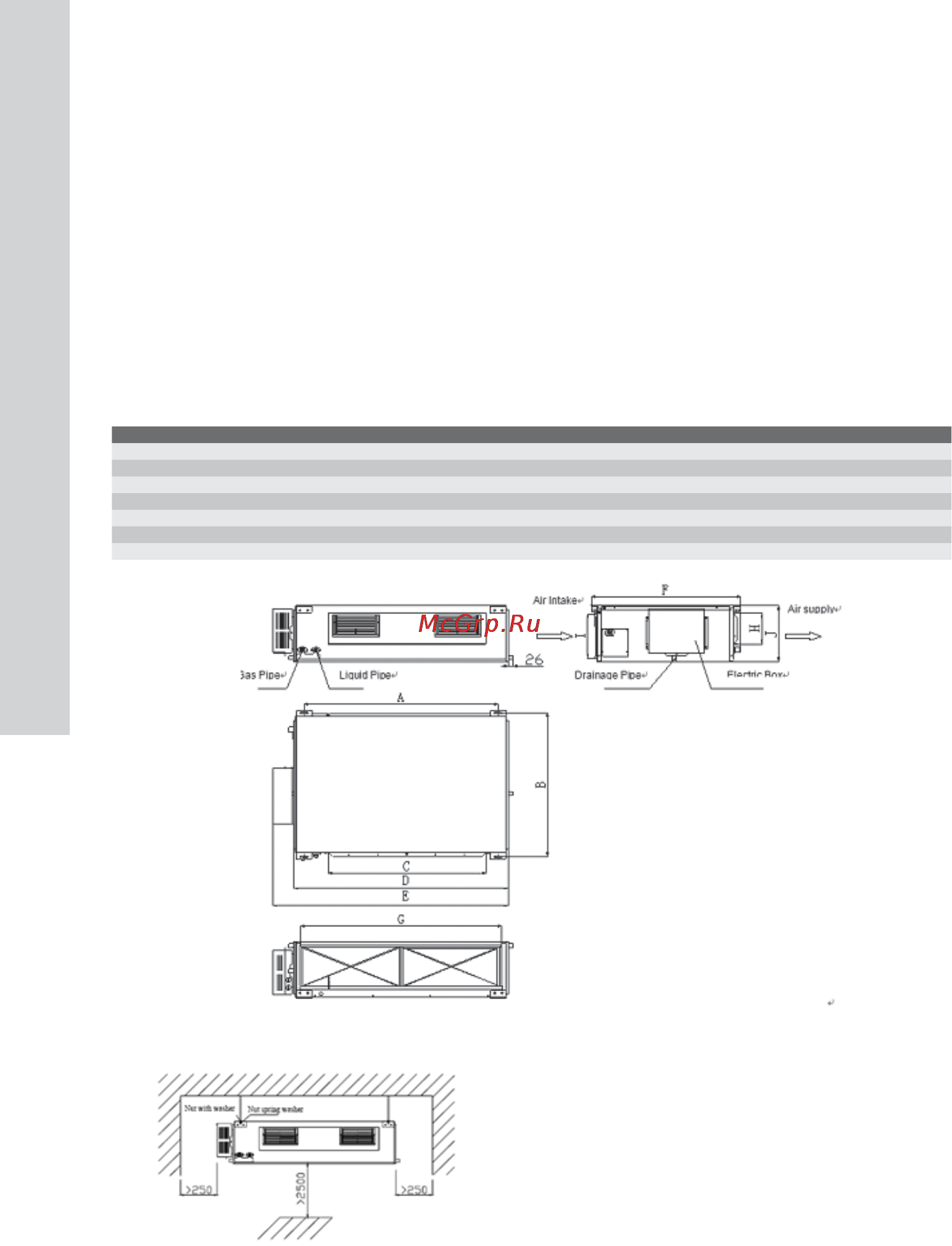

Габаритные размеры внутреннего блока
Размещение внутреннего блока
Модель A B C D E F G H I J
EACD-09 H/Eu 856 571 515 790 913 680 750 100 172 220
EACD-12 H/Eu 856 571 515 790 913 680 750 100 172 220
EACD-18 H/Eu 932 430 738 894 1012 736 738 125 207 266
EACD-24 H/Eu 1101 515 820 1159 1270 530 1002 160 235 268
EACD-36 H/Eu 1011 748 820 1115 1226 775 979 160 231 290
EACD-48 H/Eu 1011 748 820 1115 1226 775 979 160 231 290
EACD-60 H/Eu 1015 788 820 1115 1226 815 979 160 261 330
