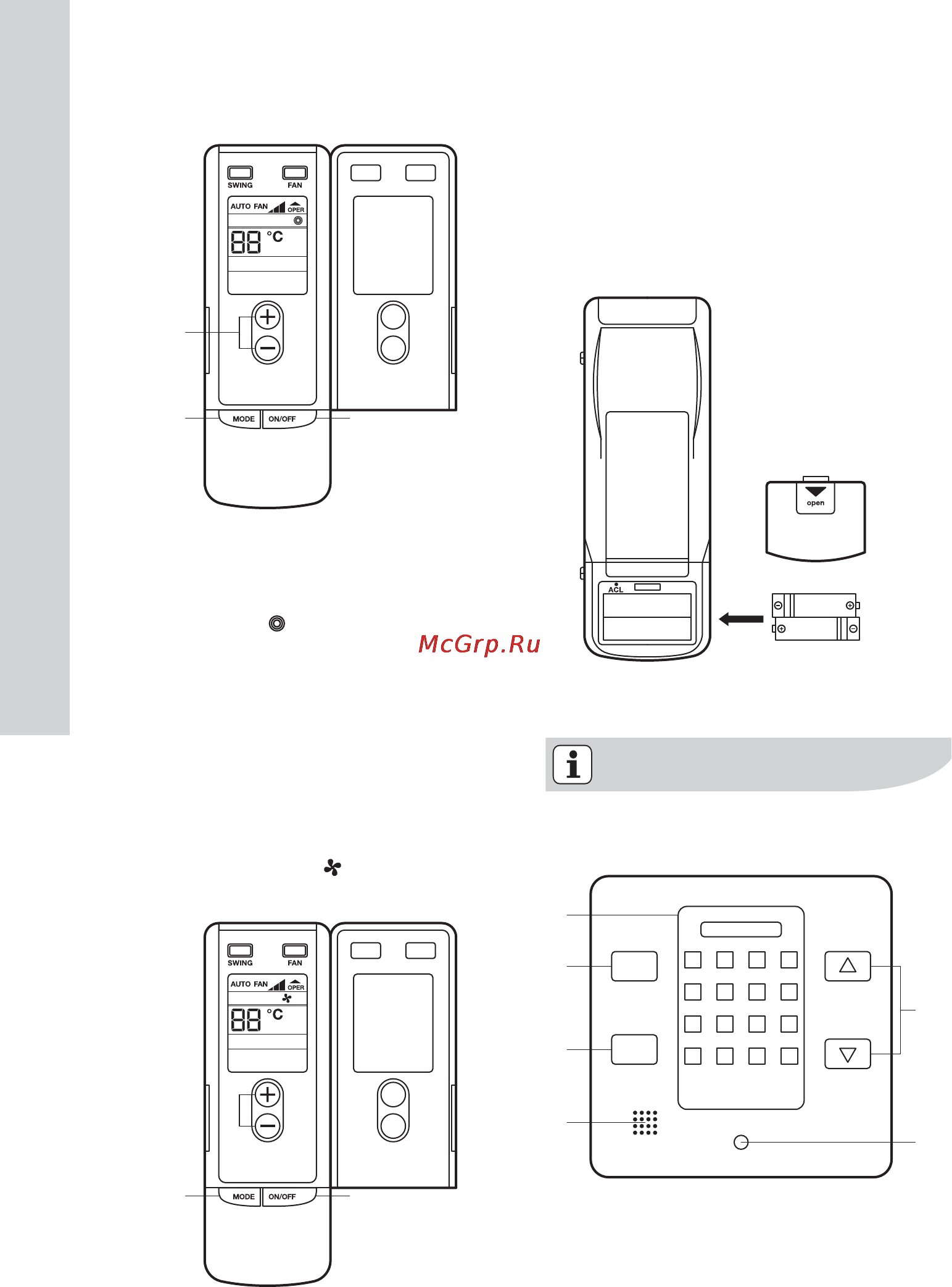

Нажмите кнопку ON/OFF для включения конди-
ционера.
Нажимайте кнопку MODE, пока не установится
режим обогрева
.
Нажимайте кнопку температуры для задания
необходимой температуры.
Нажимайте кнопку FAN для выбора скорости
вращения вентилятора (кроме кондиционеров
большой мощности).
Режим FAN (ВЕНТИЛИРОВАНИЕ)
Нажмите кнопку ON/OFF для включения конди-
ционера.
Нажимайте кнопку MODE, пока не установится
режим вентилирования .
В режиме FAN температура не регулируется.
Режим AUTO (АВТО)
Нажимайте кнопку MODE, пока на дисплее не по-
явится индикация режима AUTO. Кондиционер
1.
2.
3.
4.
1.
2.
будет работать в зависимости от значения темпе-
ратуры в помещении в режиме охлаждения, обог-
рева или осушения.
Замена батареек
При ухудшении передачи сигнала с ИК-пульта сле-
дует заменить элементы питания.
nÑÉÏÍÈÑÄ
g¿ÉÏÍÈÑÄ
g¿ËÄÌÇÑÄÀ¿Ñ¿ÏÄÈÉÇ
Центральный пульт
Если Вы используете только один кондицио-
нер, этот раздел можно не читать.
Дисплей.
Кнопка включения.
Кнопка выключения.
Звуковой сигнал.
Индикатор питания.
Кнопки выбора кондиционера. Первоначаль-
но все кондиционеры имеют заводскую адре-
сацию.
1.
2.
3.
4.
5.
6.
"--6/*54
4&-&$5
0/
0''
