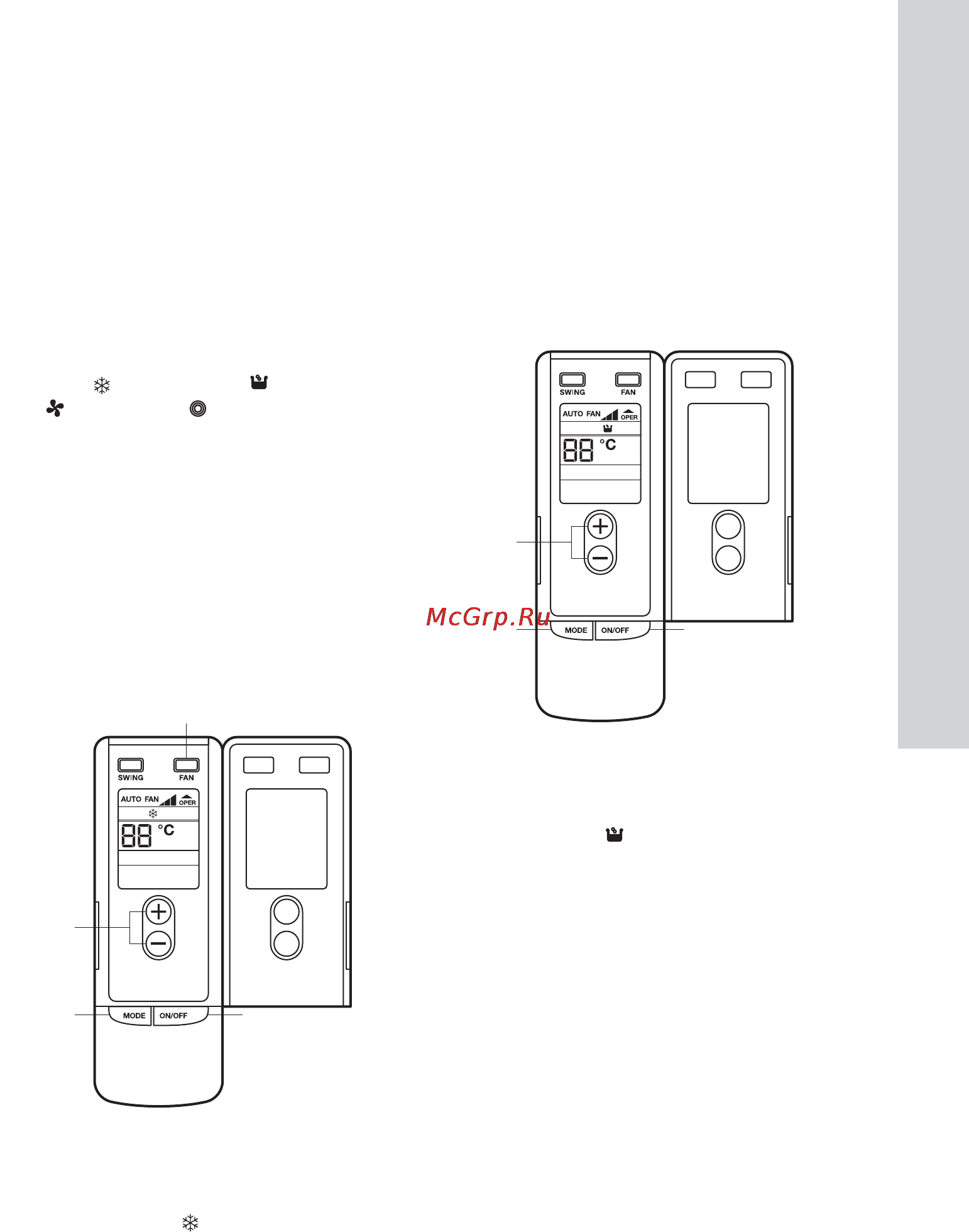

канальные кондиционеры 7
Кнопка ТЕМПЕРАТУРА
Температура возрастает на 1 °С при однократном
нажатии на кнопку со знаком плюс и понижается на
1 °С при однократном нажатии на кнопку со знаком
минус. При работе кондиционера в режимах охлаж-
дения, осушения или нагрева температура может
быть установлена в диапазоне от 16 до 30 °С.
Кнопка РЕЖИМ РАБОТЫ
Нажатием этой кнопки последовательно изме-
няется режим работы кондиционера (охлажде-
ние (COOL)
, осушение (DRY) , вентилирование
(FAN)
, нагрев (HEAT) , АВТО (AUTO)).
Кнопка ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ
Эта кнопка нажимается для того, чтобы включить
или выключить кондиционер.
Режим COOL (ОХЛАЖДЕНИЕ)
Кондиционер начнет работу в режиме COOL, если
заданная температура ниже комнатной.
Если заданная температура выше комнатной,
то кондиционер будет работать в режиме венти-
лирования. Диапазон регулирования температуры
от 16 до 30 °С.
Нажимайте кнопку ON/OFF для включения кон-
диционера.
Нажимайте кнопку MODE, пока не установится
режим охлаждения .
Нажимайте кнопку температуры для задания
необходимой температуры.
Нажимайте кнопку FAN для выбора скорости
вентилятора (кроме кондиционеров большой
мощности).
1.
2.
3.
4.
Режим DRY (ОСУШЕНИЕ)
В режиме осушения кондиционер работает с низ-
кой скоростью вентилятора, скорость не регули-
руется.
Если заданная температура ниже комнатной
более чем 2°С, то кондиционер работает в режи-
ме охлаждения.
Диапазон регулирования температуры от 16 до
30 °С.
Нажимайте кнопку ON/OFF для включения кон-
диционера.
Нажимайте кнопку MODE, пока не установится
режим осушения . В режиме осушения ско-
рость вентилятора не регулируется. Вентилятор
вращается с низкой скоростью (кроме кондици-
онеров большой мощности).
Нажимайте кнопку температуры для задания
необходимой температуры.
Режим HEAT (ОБОГРЕВ)
Кондиционер начнет работу в режиме HEAT, если
заданная температура выше комнатной.
Если заданная температура ниже комнатной, то
кондиционер не будет работать в режиме обогрева.
Диапазон регулирования температуры от 16
до 30 °С.
Задержка включения может составлять 30 с,
а выключения — 60 с.
1.
2.
3.
