канальные кондиционеры 5
Основные функции и управление
Управление кондиционером осуществляется при
помощи проводного или беспроводного пуль-
та дистанционного управления, а для управле-
ния группой кондиционеров может дополнительно
применяться центральный пульт.

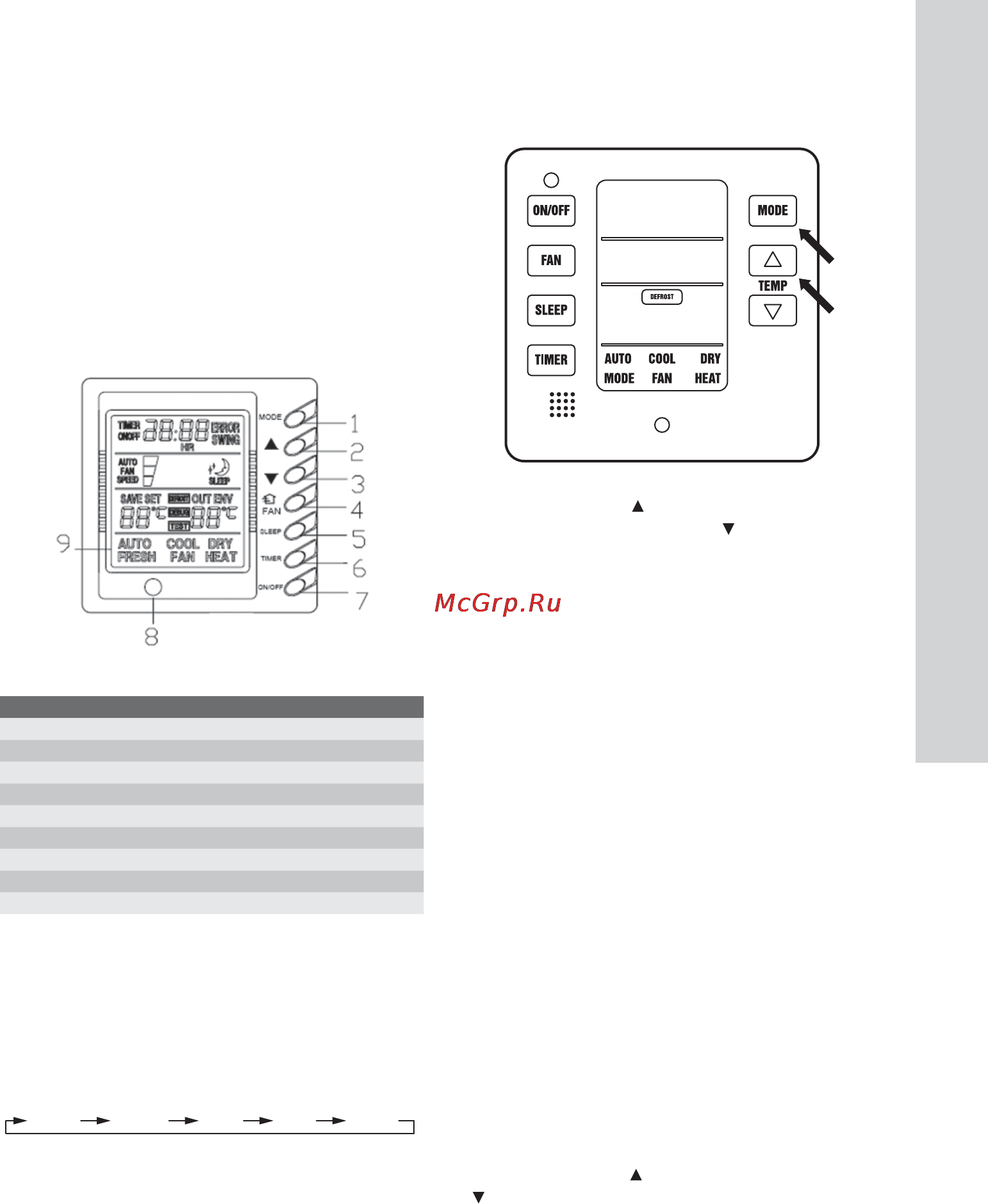

Проводной пульт управления
Для включения кондиционера необходимо на-
жать кнопку ON/OFF (поз. 7), для выключения кон-
диционера необходимо повторно нажать кнопку
ON/OFF. При каждом нажатии кнопки MODE (поз.
13) режимы работы кондиционера изменяются в
следующей последовательности:
Режим COOL (ОХЛАЖДЕНИЕ)
Кнопкой MODE выберите режим работы COOL —
на дисплее высветится соответствующая надпись.
Кнопками TEMP (поз. 2 и 3) задайте необходи-
мую температуру в помещении
Нажимайте кнопку для увеличения значения
заданной температуры, а кнопку
— для умень-
шения.
Каждое нажатие соответствующей кнопки уве-
личивает или уменьшает значение заданной тем-
пературы на 1 °С.
Если заданная температура выше комнатной,
то кондиционер будет работать в режиме венти-
лирования.
Режим DRY (ОСУШЕНИЕ)
Режим DRY необходим для понижения влаж-
ности воздуха в помещении.
При выборе кнопкой MODE режима DRY на
дисплее высветится соответствующая надпись.
Кнопками TEMP (поз. 2 и 3) задайте необходи-
мую температуру.
В режиме осушения вентилятор внутреннего
блока вращается с низкой скоростью.
Режим DRY является энергосберегающим ре-
жимом.
Режим FAN (ВЕНТИЛИРОВАНИЕ)
Кнопкой MODE установите режим FAN. При ра-
боте в режиме FAN заданная температура не ре-
гулируется.
Режим HEAT (ОБОГРЕВ)
Кнопкой MODE выберите режим HEAT, на дисп-
лее высветится соответствующая надпись.
При помощи кнопок TEMP (поз 2 и 3) выберите
необходимую температуру.
Нажимайте кнопку
для увеличения, а кноп-
ку — для уменьшения требуемой температуры.
Каждое нажатие кнопки увеличивает или уменьша-
ет температуру на 1 °С.
Если заданная температура ниже комнатной, то
кондиционер не будет работать на обогрев.
С целью исключения потока холодного возду-
ха в помещении вентилятор в режиме ОБОГРЕВ
включается с задержкой, после прогрева теплооб-
менника внутреннего блока.
Управление скоростью вращения вентилятора.
№ Наименование
1 Кнопка выбора режима
2 Кнопка увеличения температуры/времени
3 Кнопка уменьшения температуры/ времени
4 Кнопка управления вентилятором
5 Кнопка ночного режима
6 Кнопка таймера
7 Кнопка включения/выключения
8 Приемник сигнала
9 Дисплей
"650 $00- %3: '"/ )&"5
