![Electrolux EACD-48H/EU [9/24] Канальные кондиционеры 9](/views2/1083144/page9/bg9.png)
канальные кондиционеры 9
bcÕ
ÕÄÌÑÏ¿ÊÛÌÚÈÎÒÊÛÑ
Ë¿ÉÐÂÏÒÎÎ
Ë¿ÉÐÇË¿ÊÛÌ¿¾ÃÊÇÌ¿Ë
ÑÄÊÄÓÍÌÌÚÄÏ¿ÆÙÄËÚ
ÎÒÊÛÑÚÒÎÏ¿ÁÊÄÌǾ

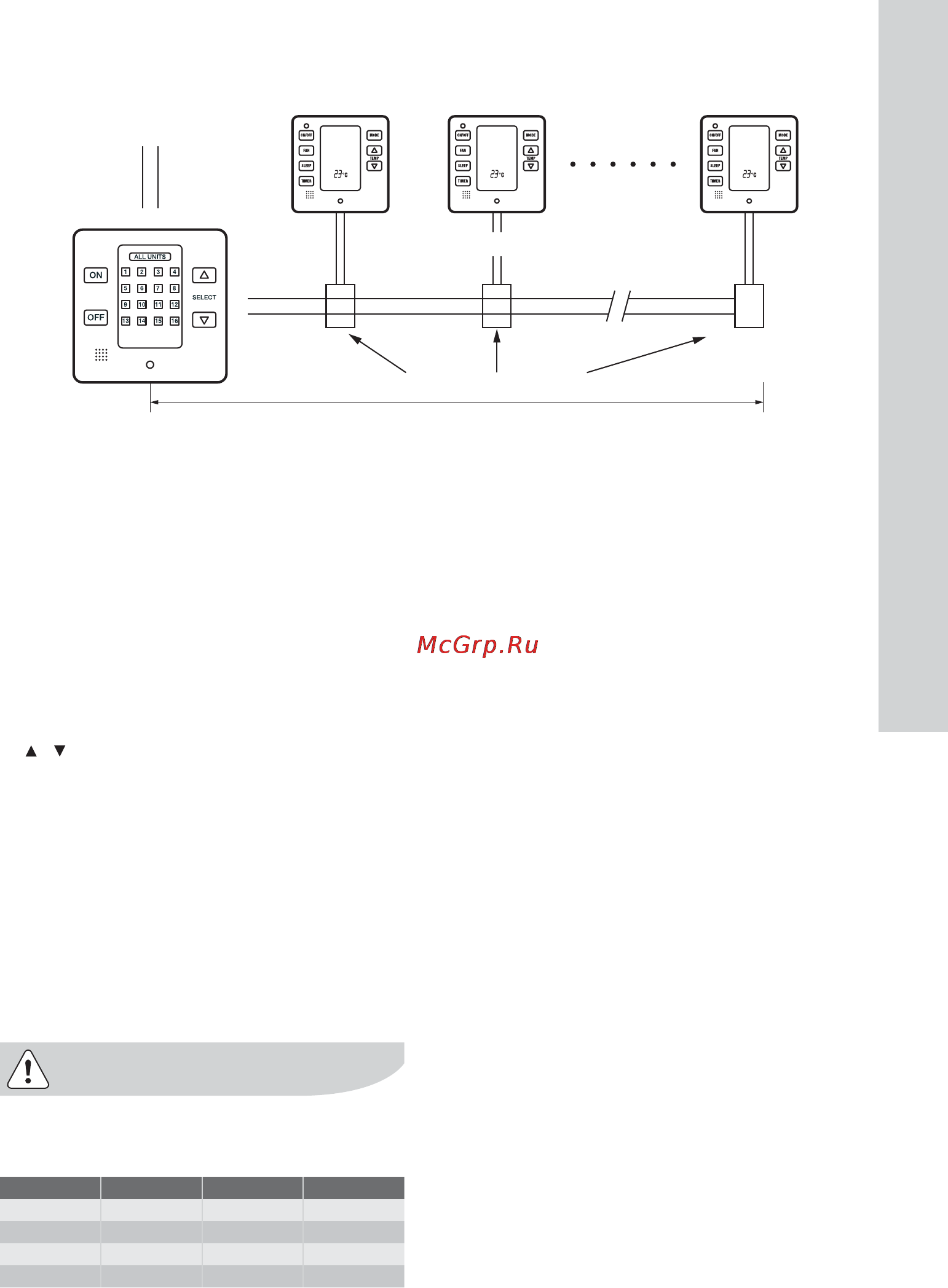

Центральный пульт соединяется с пультами
управления каждого кондиционера по протоко-
лу RS-485. Максимальное число кондиционеров
16, максимальная длина соединения 200 м. После
включения центральный пульт может показывать
все присоединенные устройства. Код устройства
задается положением выключателей на пульте уп-
равления каждым кондиционером. С центрального
пульта можно управлять пуском/остановом каждо-
го устройства. Выбор режима, задание температу-
ры и прочего для каждого кондиционера осущест-
вляется с пульта этого устройства.
Управляемое устройство выбирается кнопка-
ми
и в диапазоне от 1 до 16. С учетом режима
со всеми включенными устройствами число режи-
мов выбора 17.
Если выбрано одно (или все) устройства,
на дисплее будет мигать соответствующий код.
Нажмите кнопку ON для запуска устройства. Вок-
руг кода устройства появится рамка.
Для останова соответствующего устройства на-
жмите кнопку OFF. Рамка вокруг кода устройства
пропадет.
Каждый кондиционер имеет адрес в централь-
ном пульте, который задается сзади проводного
пульта с помощью четырех переключателей.
Внимание! Положение переключателя ON со-
ответствует 0, а положение OFF — 1.
Например, код адреса 0111 означает порядко-
вый номер 8. Первый переключатель слева дол-
жен быть в положении ON, а остальные три — OFF.
Код адреса 1010 означает порядковый номер
11. Переключатели слева направо должны быть
в положениях OFF, ON, OFF, ON.
Примечание: при обработке центральным пуль-
том данных о кондиционере может возникнуть за-
держка (макс. 16 с).
Если выбраны все кондиционеры, то при нажа-
тии кнопки ON их включение будет происходить
последовательно с 10-секундными задержками.
При выключении этого не происходит.
Общие указания
по размещению кондиционеров
Место размещения блоков должно быть выбра-
но с учетом требований безопасности, свободного
доступа при обслуживании и эксплуатации и мак-
симально возможной длины соединительных труб.
Внутренний и внешний блок должны быть рас-
положены таким образом, чтобы обеспечить бес-
препятственный приток и отток входящего и выхо-
дящего потока воздуха.
Блоки должны быть установлены с помощью на-
дежных кронштейнов, рассчитанных на вес блоков.
В месте установки внутреннего блока должен
быть организован надежный слив конденсата.
Не допускается установка блоков в местах
с содержанием в воздухе горючих и ядовитых ве-
ществ, высокой запыленностью и повышенной
влажностью.
Не размещайте блоки в местах, где они будут
подвержены прямому попаданию солнечного све-
та или воздействию иного источника тепла.
Наружный блок должен быть установлен таким
образом, чтобы работа компрессора не мешала
окружающим.
Для защиты наружного блока от дождя, прямо-
го солнечного света и тому подобного необходимо
предусмотреть навес.
При установке нескольких наружных блоков
в непосредственной близости друг от друга
Код Номер Код Номер Код Номер Код Номер
0000 1 0100 5 1000 9 1100 13
0001 2 0101 6 1001 10 1101 14
0010 3 0110 7 1010 11 1110 15
0011 4 0111 8 1011 12 1111 16
