DM12-01.01.09 Oasis On-off
Технический каталог 29
насосу.
4) Полностью откройте кран низкого давления распределительного клапана.
5) Включите вакуумный насос.
6) После 30 минут откачки проверьте показания вакуумметра: они должны составлять -0.1МПа.
Если указанное разрежение не будет достигнуто после 30 минут откачки, следует продолжать ее
еще 20 минут. Если после 50 минут откачки требуемый уровень разрежения не будет достигнут,
необходимо проверить герметичность системы.
Полностью закройте кран низкого давления распределительного клапана и отключите
вакуумный насос. Стрелка манометра не должна изменять положение в течение
приблизительно 5 минут после отключения вакуумного насоса.
7) Поверните накидную гайку 3-ходового клапана примерно на 45º против часовой стрелки на
6–7 секунд после выхода газа, после чего снова затяните гайку. Значение давления на
индикаторе должно
быть несколько выше атмосферного давления. Отсоедините
нагнетательный шланг от 3-ходового клапана.
8) Полностью откройте 2-ходовой и 3-ходовой клапаны и плотно затяните колпачок 3-ходового
клапана.

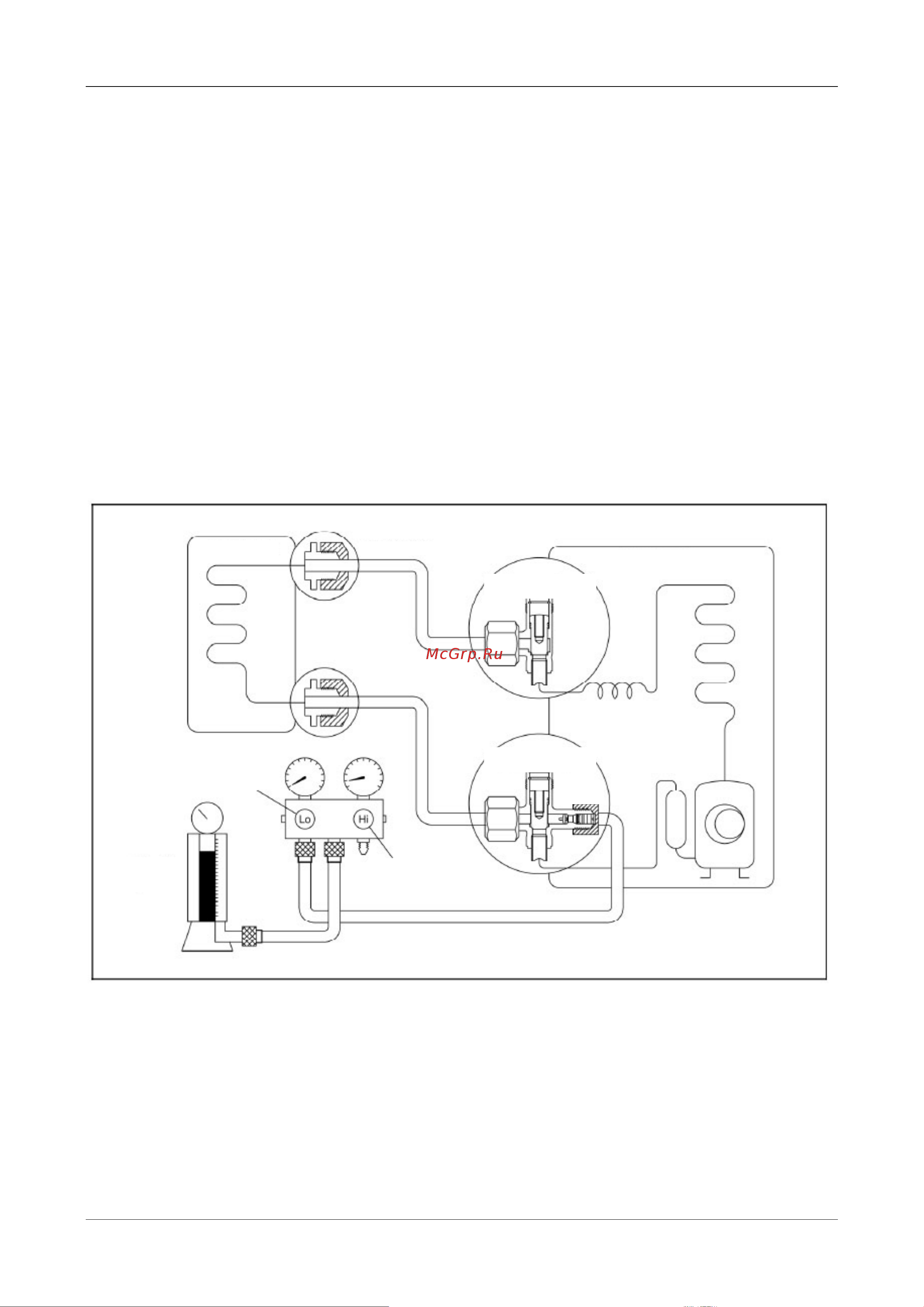

2. Вытеснение воздуха хладагентом
Порядок действий
1) Установите 2-ходовой и 3-ходовой клапаны в закрытое положение.
2) Подсоедините зарядный комплект и заправочный баллон к сервисному отверстию 3-ходового
клапана.
3) Вытеснение воздуха.
Откройте клапаны заправочного баллона и зарядного комплекта. Выпустите воздух из системы,
(Внутренний блок)
(Жидкостная труба)
(Газовая труба)
ОТКРЫТ
ЗАКРЫТ
Заправочный
баллон
2-ходовой клапан
Наружный блок
Закрыт
Закрыт
3-ходовой клапан
