Oasis On-off DM12-01.01.09
30 Технический каталог
отвернув накидную гайку на 2-ходовом клапане на 45º примерно на 3 секунды, после чего
затяните ее на 1 минуту. Повторите эту процедуру 3 раза. После удаления воздуха затяните
накидную гайку на 2-ходовом клапане динамометрическим ключом.
4) Проверьте систему на отсутствие утечек газа.
Места проверки – соединения трубопроводов.
5) Выпустите хладагент.
Закройте клапан на заправочном баллоне и выпускайте
хладагент, отвернув накидную гайку на
2-ходовом клапане на 45º, до тех пор, пока манометр не покажет значение в диапазоне 0,3–0,5
МПа.
6) Отсоедините зарядный комплект и заправочный баллон и установите 2-ходовой и 3-ходовой
клапаны в открытое положение.
Штоки клапанов поворачивайте шестигранным гаечным ключом.
7) Установите зажимные гайки штоков клапанов и колпачок сервисного отверстия
Затяните колпачок сервисного отверстия динамометрическим ключом моментом 18 Н·м.
Убедитесь в отсутствии утечек газа.

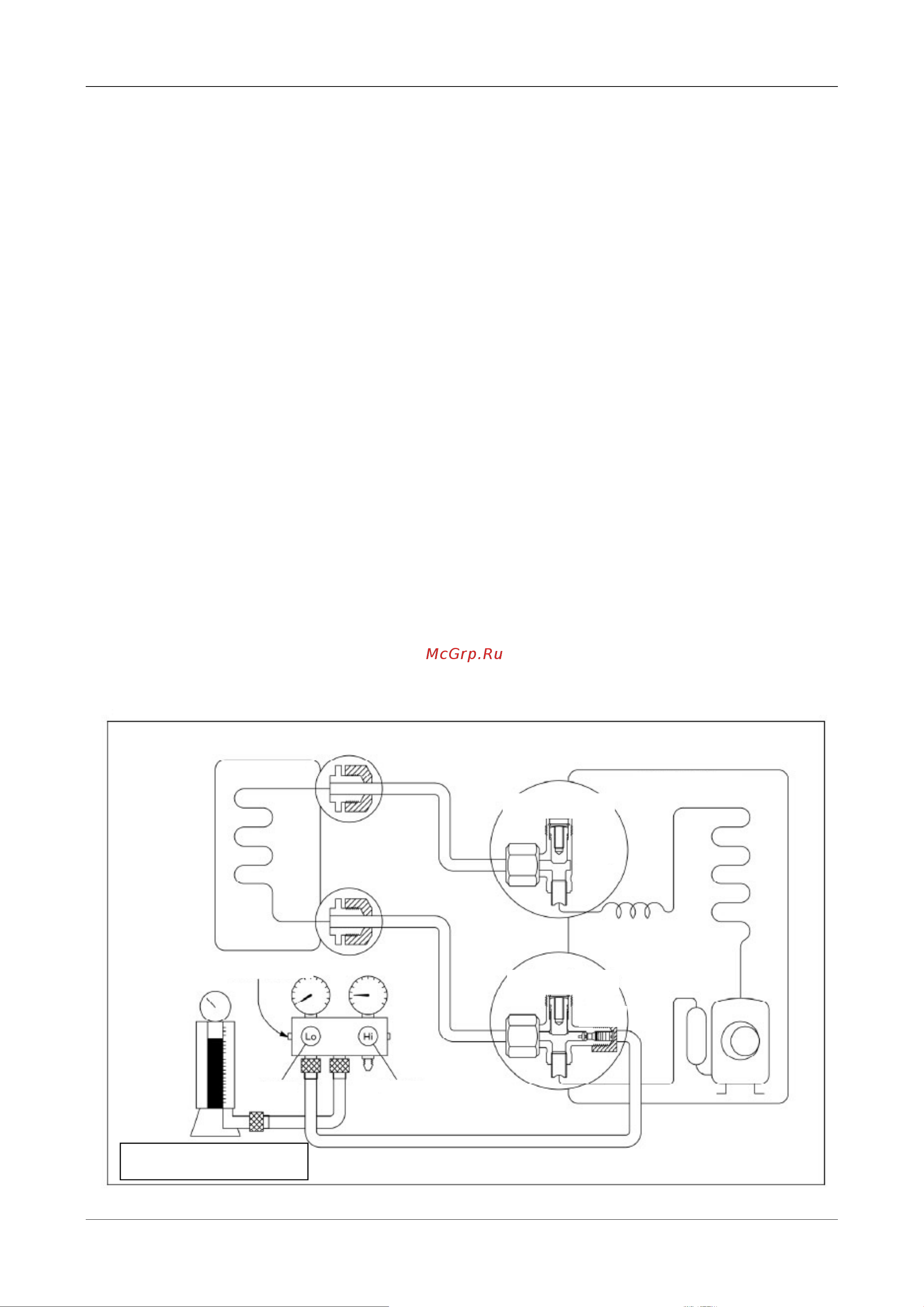

3. Дозаправка хладагента при длине трубопровода более 5 м
Электронные весы
ОТКРЫТ ЗАКРЫТ
(Внутренний блок)
(Жидкостная труба)
Наружный блок
2-ходовой клапан
Открыт
(Газовая труба)
Открыт
3-ходовой клапан
Проверочный клапан
