канальные кондиционеры 13

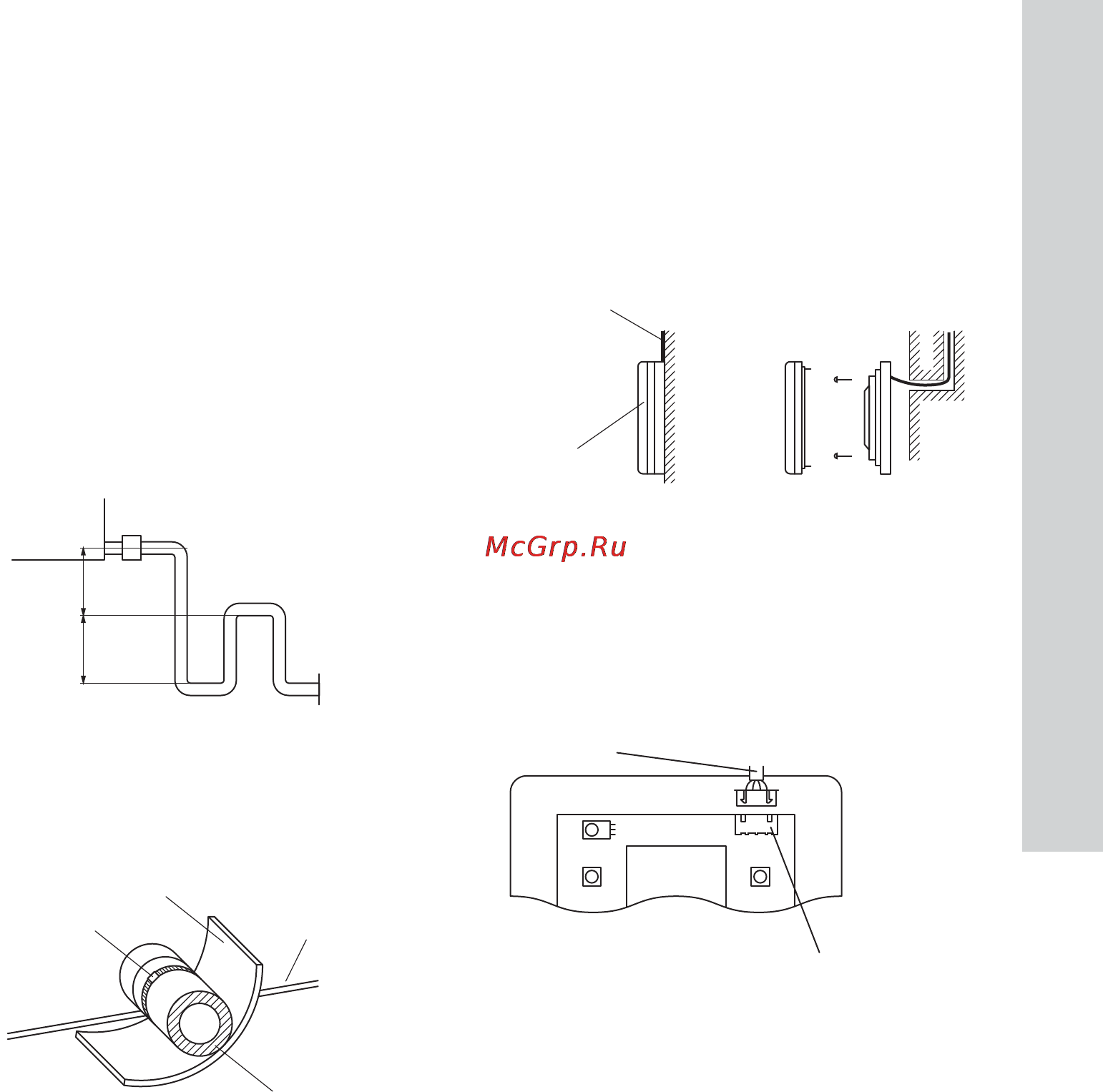

Монтаж дренажной трассы
Для организации слива конденсата из внутреннего
блока необходимо к дренажному отводу подклю-
чить дренажный шланг или трубу.
Дренажная труба должна быть установлена
с уклоном по ходу слива 1/50–1/100.
С целью свободного слива конденсата и предо-
твращения доступа неприятного запаха из сливной
трубы в помещение необходимо установить водя-
ной затвор (сифон).
Форма водяного затвора должна отвечать тре-
бованиям: h = х > Р/10 + 20 мм,
где Р — давление вентилятора, Па.
Дренажный шланг крепится на отводе блока
с помощью хомута.
Место соединения должно быть изолировано
теплоизоляционным материалом.
Установка проводного пульта управления
Прокладка соединительного кабеля пульта может
быть скрытой или открытой.
Для прокладки кабеля следует использовать
ПВХ гофротрубу диаметром не менее 25 мм или
декоративный пластиковый короб.
Максимальная длина кабеля 20 м.
Разъем кабеля подключается в гнездо пульта.
ÃÏÄÌ¿ÅÌ¿¾
ÑÏÒÀ¿
IY
ÑÄÏËÍÇÆÍʾÕǾ
ÓÇÉпÑÍÏ
ÇÆÍʾÕÇÇ
ÔÍËÒÑ
ÃÏÄÌ¿ÅÌÚÈ×Ê¿ÌÂ
ÐÍÄÃÇÌÇÑÄÊÛÌÚÈÉ¿ÀÄÊÛ
ÁÑÏÒÀÄobuÇÊÇÃÄÉÍÏ¿ÑÇÁÌÍË
ÎÊ¿ÐÑÇÉÍÁÍËÉÍÏÍÀÄ
ÎÒÊÛÑ
ÒÎÏ¿ÁÊÄÌǾ
ÍÑÉÏÚÑ¿¾
ÎÏÍÁÍÃÉ¿
ÐÉÏÚÑ¿¾
ÎÏÍÁÍÃÉ¿
ÐÍÄÃÇÌÇÑÄÊÛÌÚÈ
É¿ÀÄÊÛ
ÂÌÄÆÃÍ
ÎÍÃÉÊÝÖÄÌǾ
