6 electrolux
Нажатием кнопки FAN (поз. 4) выберите ско-
рость вращения вентилятора:
Если вентилятор установлен в режим АВТО, то
при работе кондиционера в режимах ОБОГРЕ-
ВА или ОХЛАЖДЕНИЯ скорость вентилятора бу-
дет меняться автоматически в зависимости от
температуры в помещении Ткомн. и установлен-
ной темпе-
ратуры Туст.
Функция TIMER (ТАЙМЕР)
Функция TIMER применяется для задания автома-
тического включения или выключения кондицио-
нера в определенное время.
Режим SLEEP (ночной режим) Для включения ре-
жима SLEEP нажмите соответствующую кнопку.
В режиме COOL или DRY установленная темпе-
ратура после первого часа работы автоматически
повышается на 1 °С, и еще на 1 °С — после вто-
рого часа работы. Далее значение установленной
температуры не меняется.
В режиме HEAT установленная температура пос-
ле первого часа работы автоматически понижа-
ется на 1 °С, и еще на 1 °С — после второго часа
работы. Далее значение установленной темпера-
туры не меняется.
Режим AUTO (АВТО)
Нажимайте кнопку MODE, пока на дисплее не по-
явится индикация режима AUTO. Кондиционер
будет работать в зависимости от значения темпе-
ратуры в помещении в режиме охлаждения, обог-
рева или осушения.
Индикация кода неисправности
При сбое в работе кондиционера на дисплее пуль-
та управления высвечивается код неисправности.
В этом случае выключите блок и обратитесь к
профессиональным специалистам для устранения
неисправности.
Примечание:
1) Настройка SAVE (Энергосберегающий режим):
При выключенном агрегате нажатием и удержа-
нием в течение 5 секунд кнопок “FAN” + «стрелка
вниз» можно запустить энергосберегающий ре-
жим, в котором будет работать агрегат.
2) Отображение температуры окружающей сре-
ды: В нормальных условиях дисплей отображает
температуру в помещении. Если при включенном
или выключенном агрегате нажать и удерживать
в течение 5 секунд кнопку “SLEEP/SWING”, и на
ЖК-дисплее отобразится температура в зоне на-
ружного блока.
3) Функция блокировки: Нажмите одновременно и
удерживайте в течение 5 секунд кнопки «стрелка
вверх» и «стрелка вниз», на экране будет отобра-
жаться значение температуры. Все кнопки будут
заблокированы. Еще раз нажмите одновременно
и удерживайте в течение 5 секунд кнопки «стрелка
вверх» и «стрелка вниз», функция блокировки бу-
дет снята.

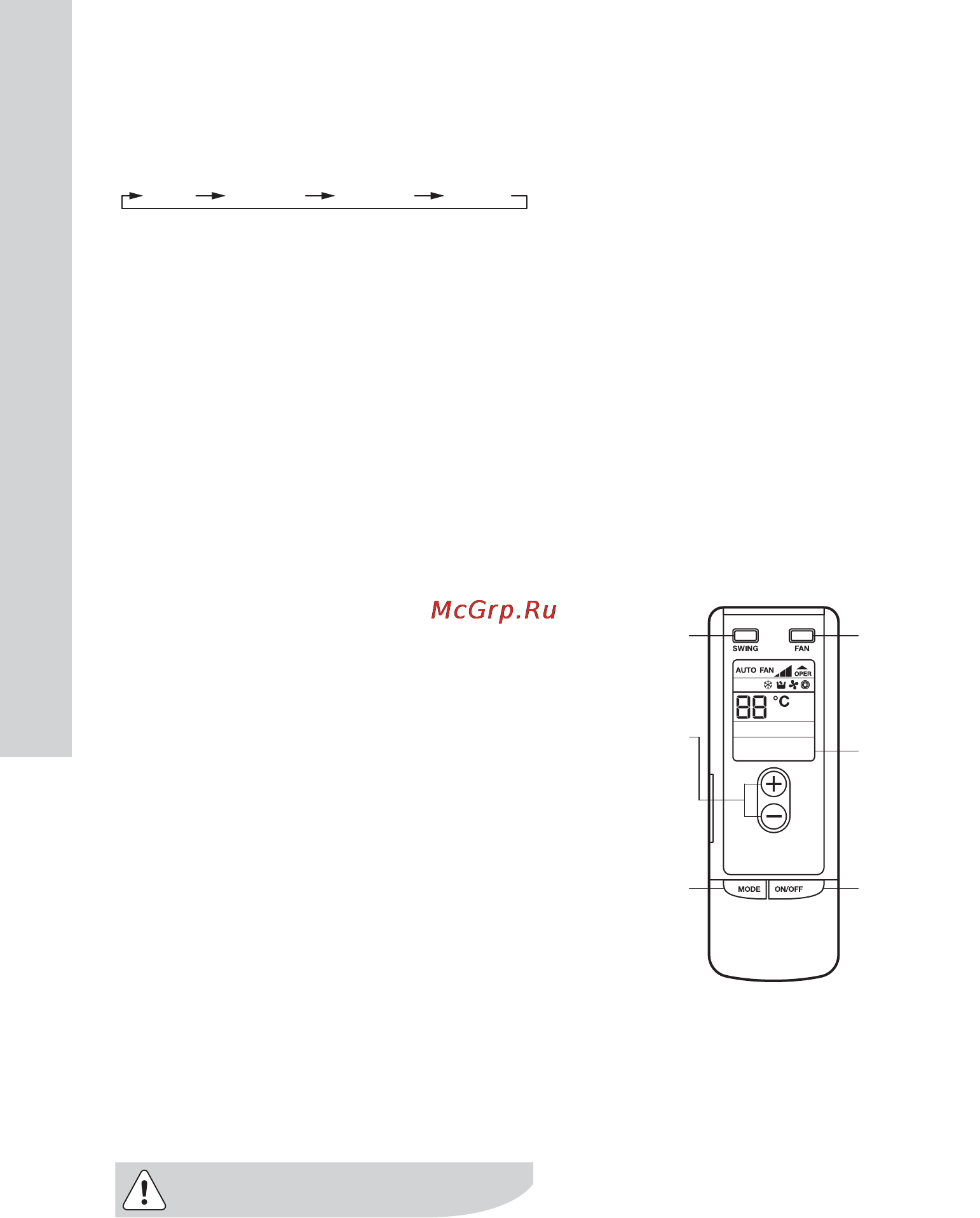

Инфракрасный пульт управления
ВНИМАНИЕ! При управлении кондиционером
между окном приемника сигнала на провод-
ном пульте и инфракрасным пультом не долж-
но быть преград.
Расстояние между инфракрасным пультом и
окном приемника сигнала должно быть не бо-
лее 10 м.
При обращении с пультом не роняйте и не бро-
сайте его, не допускайте воздействия на него пря-
мого солнечного света, высокой температуры, по-
падания жидкости внутрь.
Открытие крышки не влияет на показания пара-
метров на дисплее.
Кнопка SWING
В кондиционерах канального типа функция для
данной кнопки отсутствует.
Кнопка ВЕНТИЛЯТОР
Нажатие этой кнопки изменяет скорость враще-
ния вентилятора в следующей последовательнос-
ти (кроме кондиционеров большой мощности):
`brn ÁÚÐÍÉ¿¾ ÐÏÄÃ̾¾ ÌÇÆÉ¿¾
48*/(
r
eloep`rsp`
pefhl
p`anr{
bemrhkrnp
fjÃÇÐÎÊÄÈ
bjkb{jk
