канальные кондиционеры 17
Рекомендуемые значения автоматического
выключателя и сечения проводов эл. питания
для внутреннего блока
Модель Эл. питание (V, Ph, Hz)
Номинал автоматического
выключателя
Сечение провода
эл. питания блока
2
(А) (mm
2
)
EACD-09 H/Eu 220–240, 1, 50 6 1.0
EACD-12 H/Eu 220–240, 1, 50 6 1.0
EACD-18 H/Eu 220–240, 1, 50 60 1.0
EACD-24 H/Eu 220–240, 1, 50 6 1.0
EACD-36 H/Eu 220–240, 1, 50 10 1.5
EACD-48 H/Eu 220–240, 1, 50 10 1.5
EACD-60 H/Eu 220–240, 1, 50 10 1.5

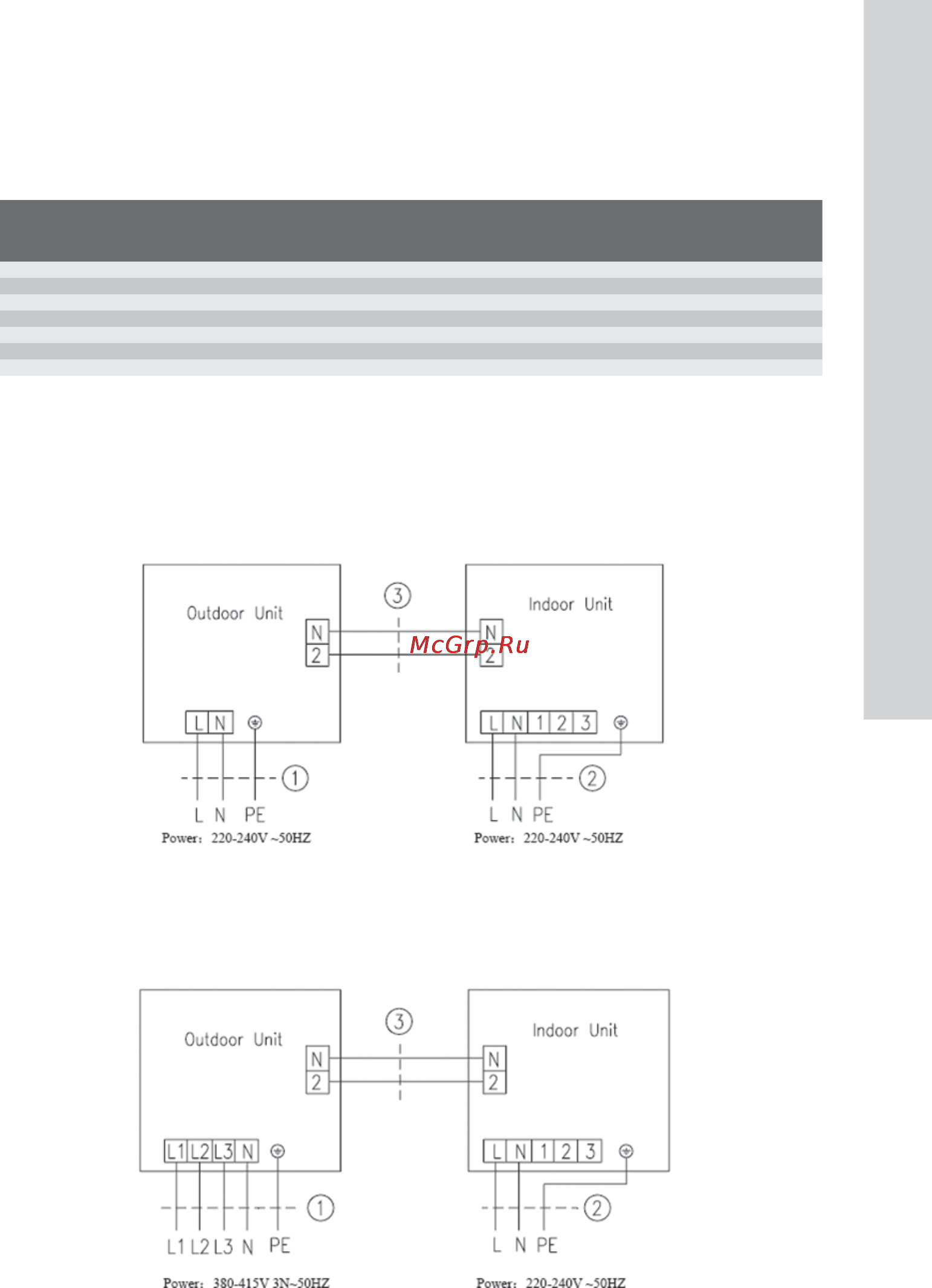

Схемы электрические
EACO-09H U/N3 (220) EACD-09 H/Eu
EACO-12H U/N3 (220) EACD-12 H/Eu
EACO-18H U/N3 (220) EACD-18 H/Eu
EACO-24H U/N3 (220) EACD-24 H/Eu
EACO-36H U/N3 (380) EACD - 36 H/Eu
EACO-48H U/N3 (380) EACD - 48 H/Eu
EACO-60H U/N3 (380) EACD - 60 H/Eu
