Neola Inverter DM13-01.01.12
28 Технический каталог
8.4 Первая установка кондиционера
Наличие воздуха или влаги в контуре хладагента может вызвать следующие нежелательные
последствия.
● Повышение давления в системе.
● Повышение рабочего тока.
● Снижение эффективности охлаждения/нагрева.
● Влага в контуре хладагента может замерзнуть и закупорить капиллярные трубки.
● Воздействие воды может привести к коррозии элементов контура хладагента.
По этим причинам систему
трубопроводов внутренних блоков и трубы, соединяющие
внутренние и наружные блоки, следует обязательно проверить на предмет утечек, а также
удалить из них воздух и влагу.
Проверка утечек газа (с помощью мыльного раствора)
Нанесите мягкой кистью мыльный раствор или жидкое нейтральное моющее средство на места
трубных соединений внутреннего и наружного блоков. Появление
пузырей указывает на
наличие течи в местах соединений.

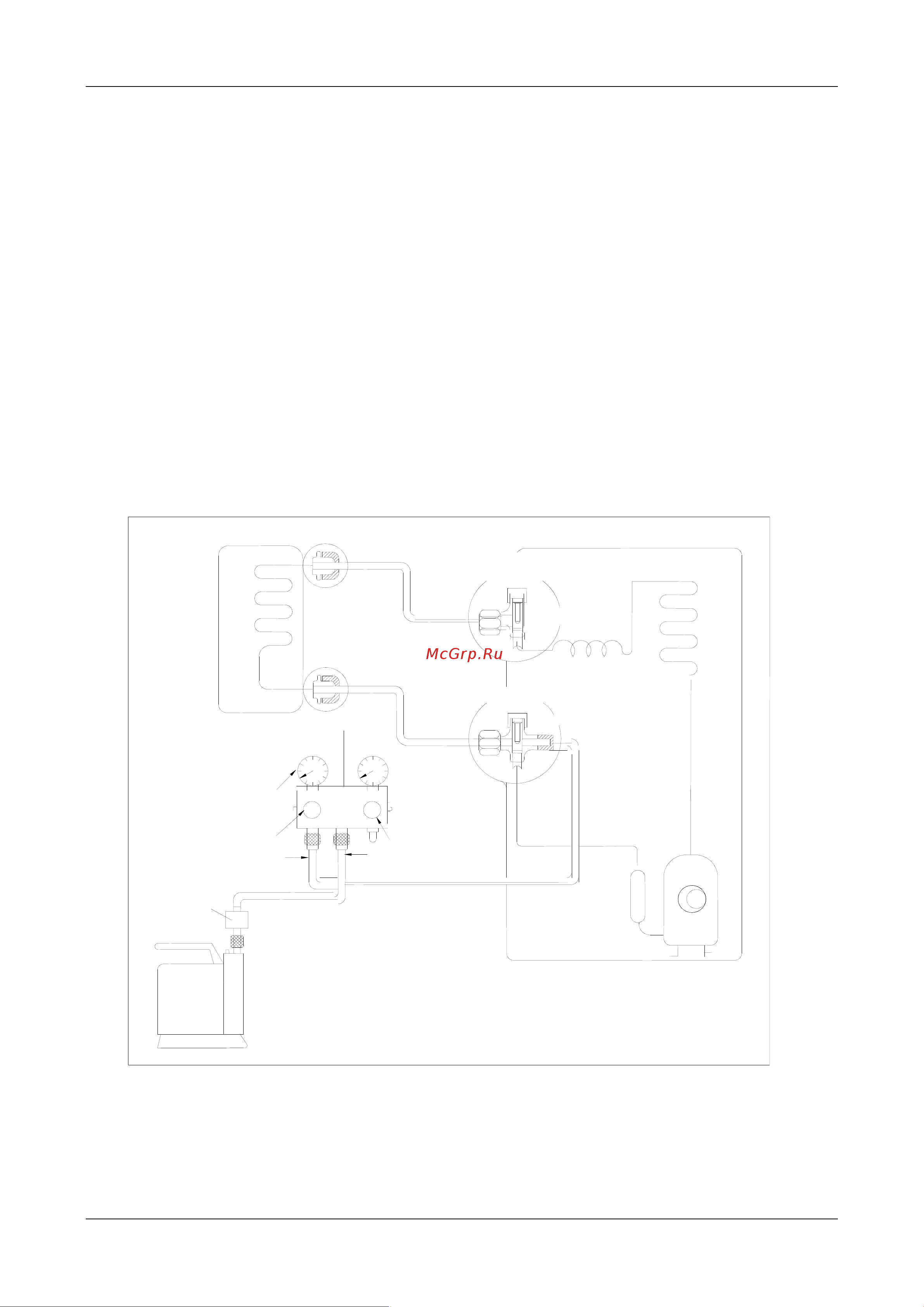

1. Удаление воздуха с помощью вакуумного насоса
1) Полностью затяните накидные гайки на внутреннем и наружном блоках, убедитесь, что 2-х и
3-ходовой клапаны закрыты.
2) Подсоедините наконечник нагнетательного шланга с ниппелем от штуцера крана низкого
давления к сервисному отверстию стороны газа 3-ходового клапана.
3) Подсоедините нагнетательный шланг от штуцера крана высокого давления, к вакуумному
(Внутренний блок)
(Жидкостная труба)
(Газовая линия)
Вак.
нас.
Вакуумный
насос
Lo Hi
Кран выс. давл.
2-ходовой клапан
Закрыть
Распределительный клапан
Комбинированный
вакуумметр
Манометр
20 Па
Кран низк. давл.
Нагнетательн. шланг
Нагнетательн. шланг
(Наружный блок)
Закрыть
3-ходовой клапан
