Midea MO11D-09HRDN1 [35/60] Действия в случае ремонта наружного блока
![Midea MO11D-09HRDN1 [35/60] Действия в случае ремонта наружного блока](/views2/1831741/page35/bg23.png)
DM13-01.01.12 Neola Inverter
Технический каталог 35
8.7 Действия в случае ремонта наружного блока

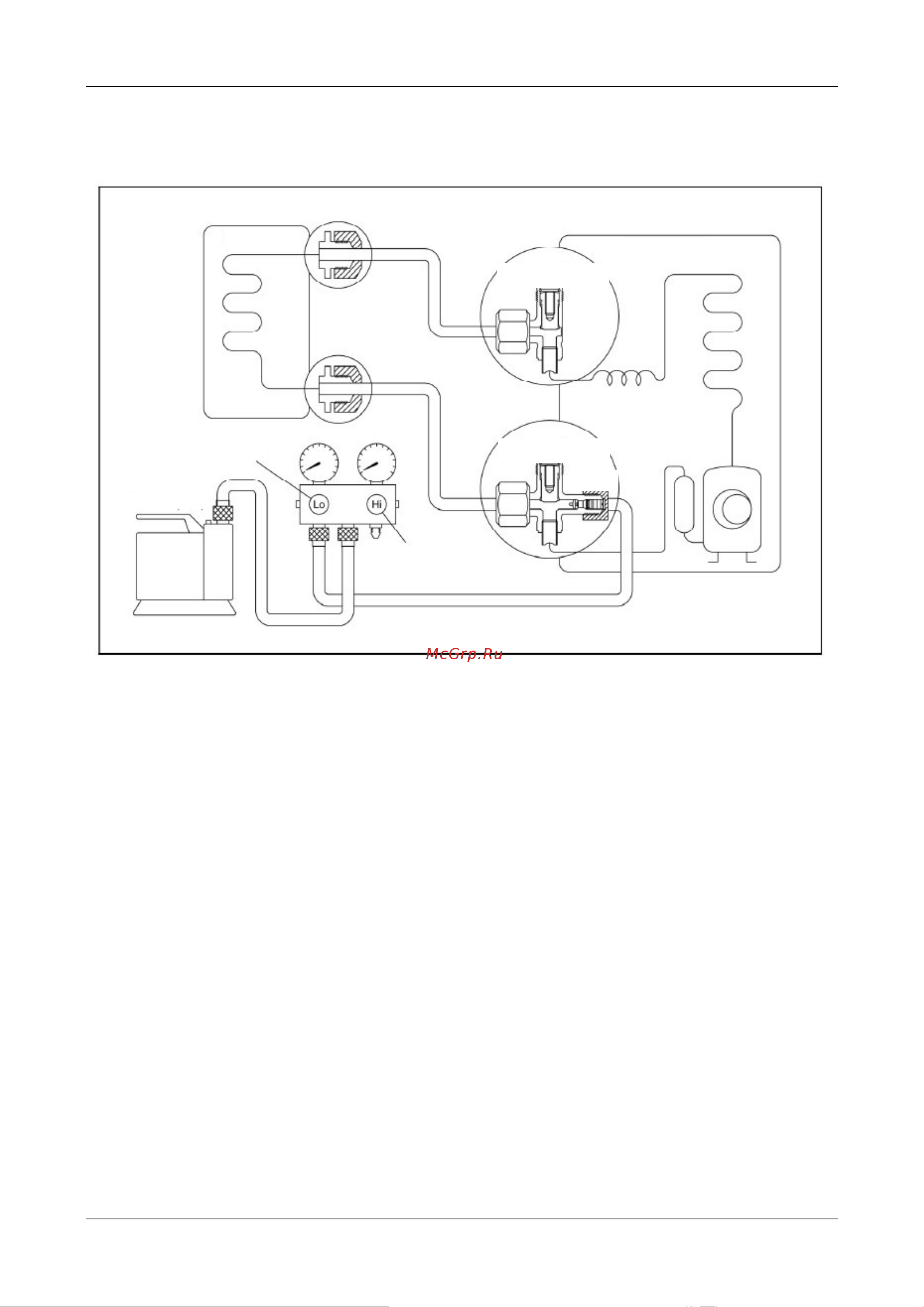

1. Вакуумирование всей системы
Порядок действий
1) Установите 2-ходовой и 3-ходовой клапаны в закрытое положение.
2) Подсоедините вакуумный насос к сервисному отверстию 3-ходового клапана.
3) Проведите откачку в течение одного часа. Вакуумметр должен показать -0,1 МПа.
4) Закройте кран (низкого давления) зарядного комплекта, отключите вакуумный насос и
убедитесь, что стрелка манометра не перемещается (
контрольный период – около 5 минут с
момента отключения насоса).
5) Отсоедините нагнетательный шланг от вакуумного насоса
Вакуумный насос
ЗАКРЫТ
(Внутренний блок)
(Жидкостная труба)
Наружный блок
2-ходовой клапан
Открыт
(Газовая труба)
Открыт
3-ходовой клапан
ОТКРЫТ
