DM13-01.01.12 Neola Inverter
Технический каталог 39
10. Электронная система управления
10.1 Принятые обозначения
T1: Температура воздуха в помещении
T2: Температура змеевика испарителя

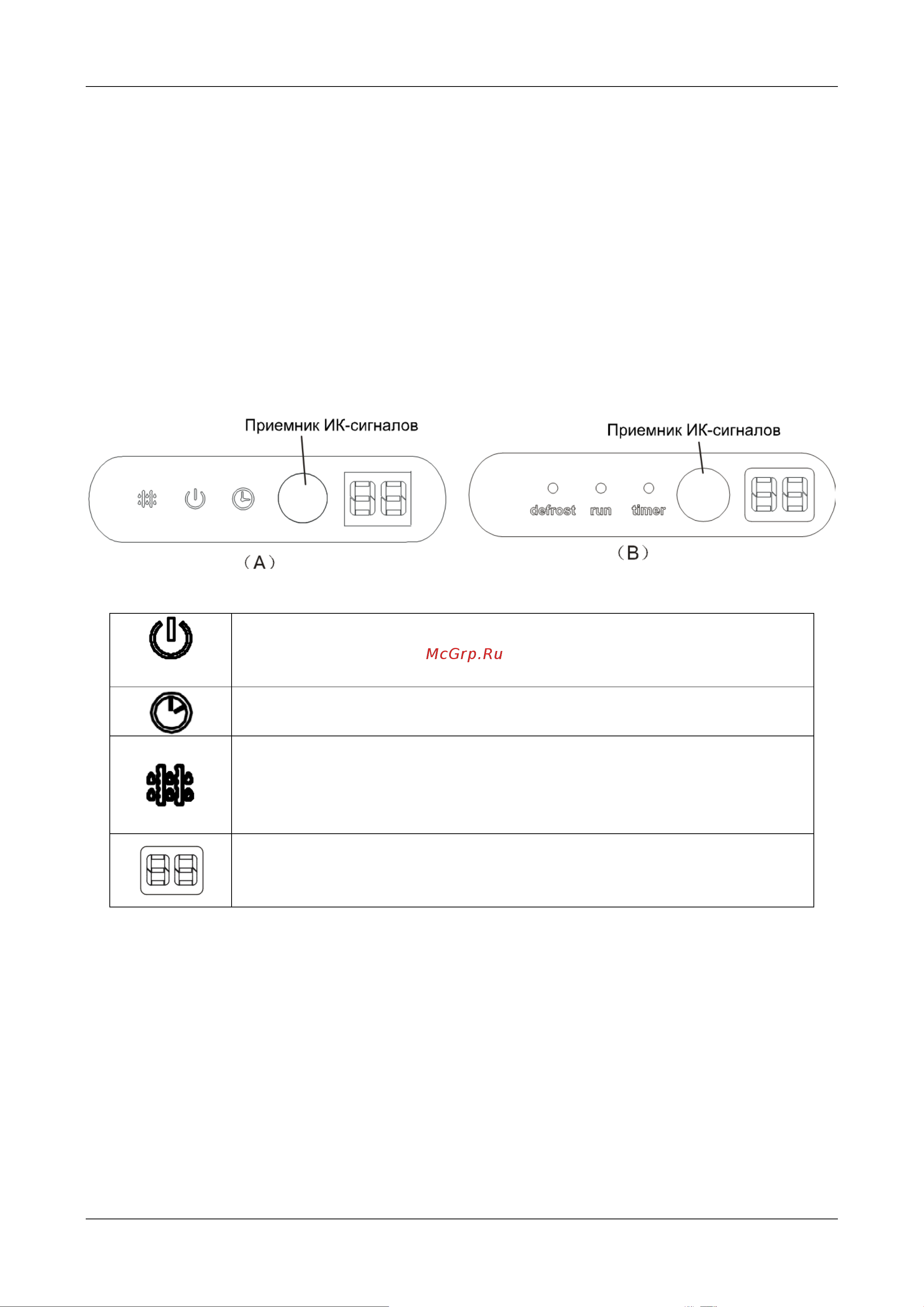

10.2 Дисплей
10.2.1 Значение пиктограмм на дисплее внутреннего блока.
Кондиционер может оборудоваться одним из следующих типов дисплеев.
Индикатор работы
В режиме ожидания мигает 1 раз в 2 секунды. Загорается при включении
кондиционера.
Индикатор таймера
Индикатор загорается при включении или отключении таймера.
Индикатор разморозки
Индикатор загорается, когда кондиционер автоматически начинает
размораживание или при включении функции контроля параметров
теплого воздуха при работе в режиме нагрева.
Индикатор температуры
Показывает настройки температуры во время работы кондиционера.
Отображает коды неисправностей.
