Межсетевые экраны серии ESR. Руководство по эксплуатации 173
17
Задать интервал времени, за
который усредняется статистика
о нагрузке на туннеле (не
обязательно).
esr(config-l2tpv3)#
load-average <TIME>
<TIME> – интервал в секундах,
принимает значения [5..150].
Значение по умолчанию: 5.
9.27.2 Пример настройки L2TPv3-туннеля
Задача:
Организовать L2 VPN между офисами компании через IP-сеть, используя для туннелирования
трафика протокол L2TPv3.
– в качестве инкапсулирующего протокола используется UDP, номер порта на
локальной стороне и номер порта на стороне партнера 519;
– в качестве локального шлюза для туннеля используется IP-адрес 21.0.0.1;
– в качестве удаленного шлюза для туннеля используется IP-адрес 183.0.0.10;
– идентификатор туннеля на локальной стороне равен 2, на стороне партнера 3;
– идентификатор сессии внутри туннеля равен 100, на стороне партнера 200;
– в туннель направим трафик из bridge с идентификатором 333.

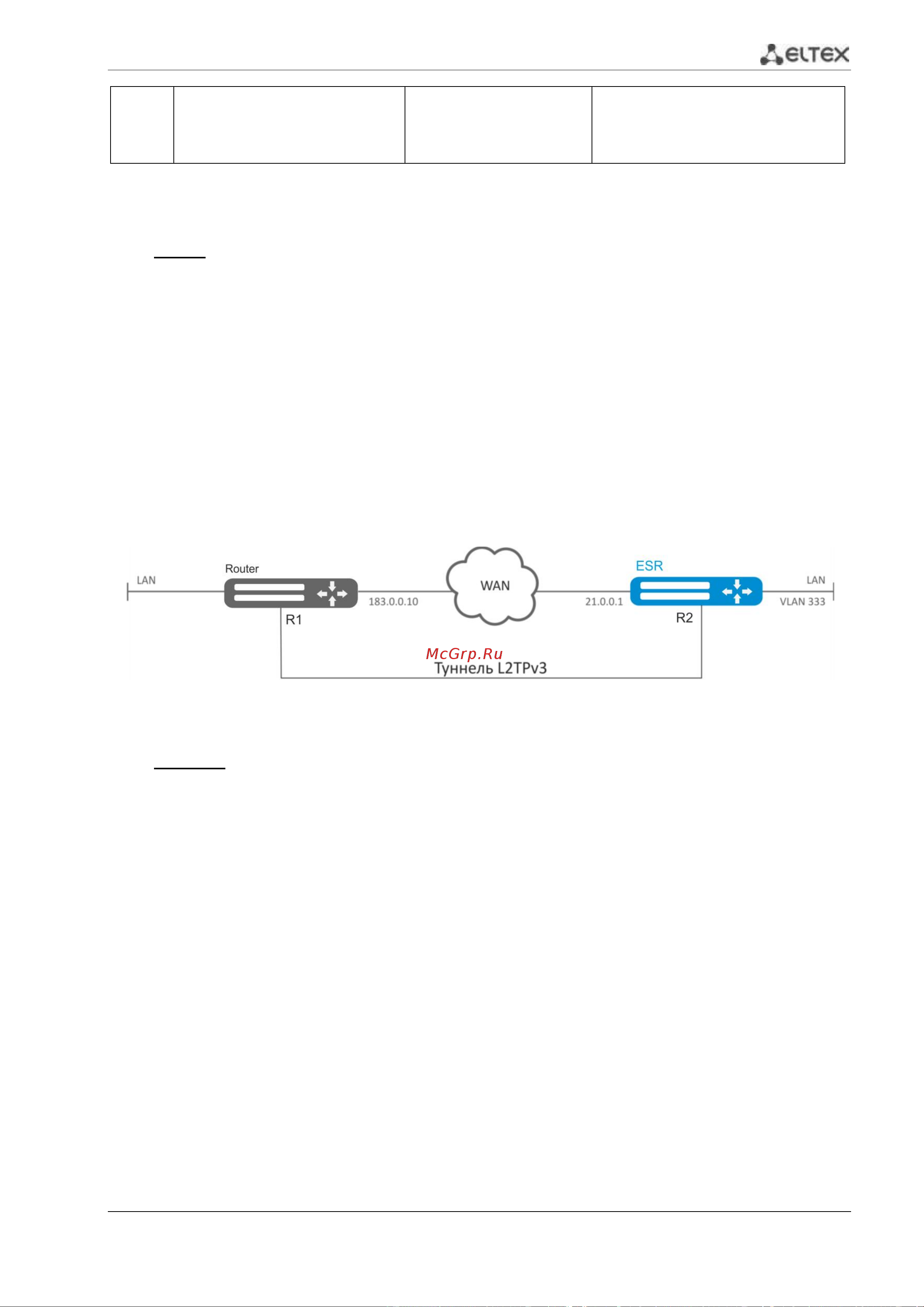

Рисунок 53 – Схема сети
Решение:
Создадим туннель L2TPv3 333:
esr# configure
esr(config)# tunnel l2tpv3 333
Укажем локальный и удаленный шлюз (IP-адреса интерфейсов, граничащих с WAN):
esr(config-l2tpv3)# local address 21.0.0.1
esr(config-l2tpv3)# remote address 183.0.0.10
Укажем тип инкапсулирующего протокола и номера UDP-портов:
esr(config-l2tpv3)# protocol udp
esr(config-l2tpv3)# local port 519
esr(config-l2tpv3)# remote port 519
Укажем идентификаторы сессии внутри туннеля для локальной и удаленной сторон:
esr(config-l2tpv3)# local session-id 100
esr(config-l2tpv3)# remote session-id 200
