Межсетевые экраны серии ESR. Руководство по эксплуатации 21

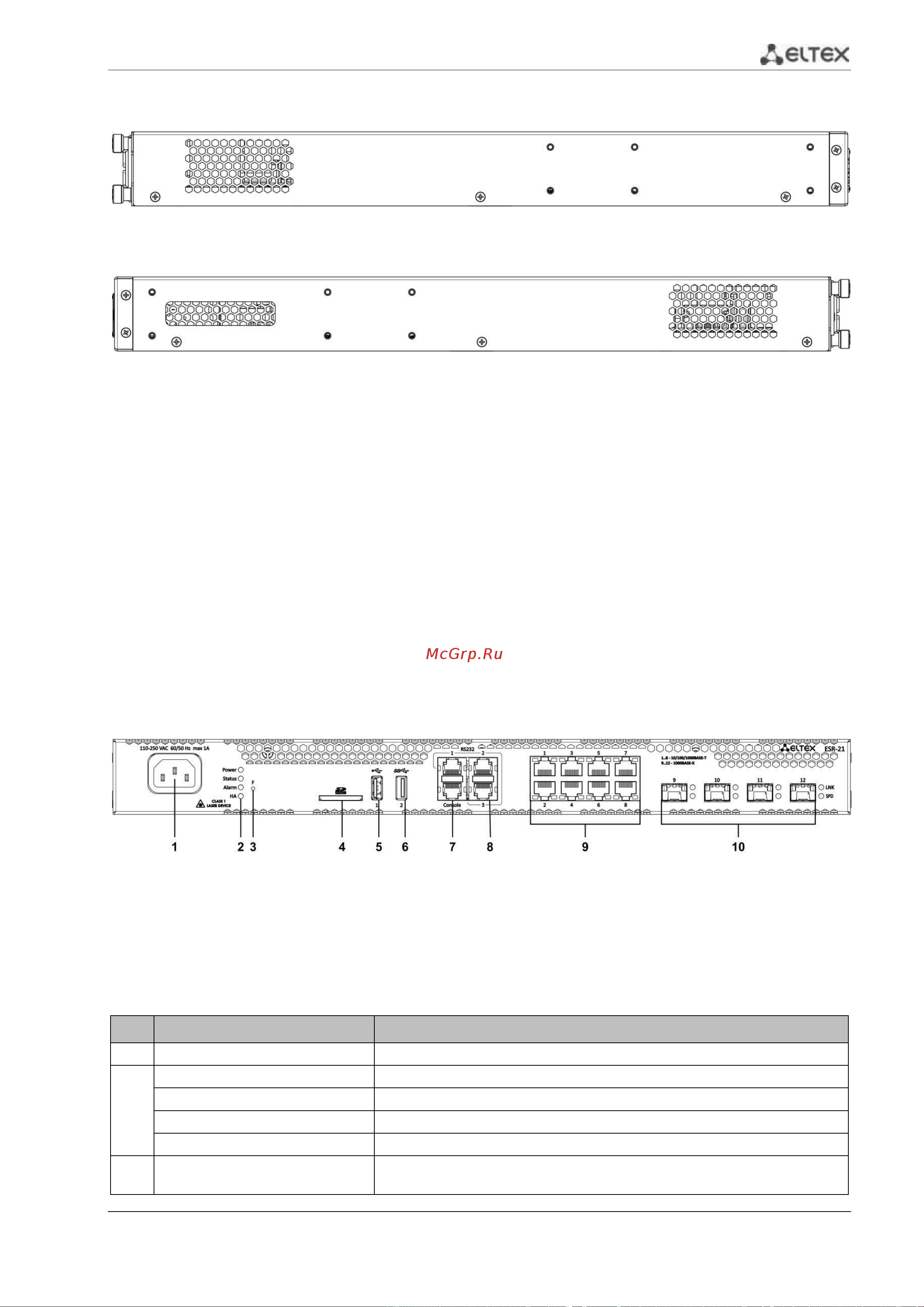

2.4.1.3 Боковые панели устройств ESR-1511, ESR-1500
Рисунок 3 – Правая боковая панель маршрутизаторов ESR-1511, ESR-1500
Рисунок 4 – Левая боковая панель маршрутизаторов ESR-1511, ESR-1500
На боковых панелях устройства расположены вентиляционные решетки, которые служат для
отвода тепла. Не закрывайте вентиляционные отверстия посторонними предметами. Это может
привести к перегреву компонентов устройства и вызвать нарушения в его работе. Рекомендации по
установке устройства расположены в разделе «Установка и подключение».
2.4.2 Конструктивное исполнение ESR-21
Устройство выполнено в металлическом корпусе с возможностью установки в 19” конструктив,
высота корпуса 1U.
2.4.2.1 Передняя панель устройства ESR-21
Внешний вид передней панели показан на рисунке .
Рисунок 5 – Передняя панель ESR-21
В таблице 11 приведен перечень разъемов, светодиодных индикаторов и органов управления,
расположенных на передней панели устройства ESR-21.
Таблица 11 – Описание разъемов, индикаторов и органов управления передней панели ESR-21
№
Элемент передней панели
Описание
1
220V АC
Источник питания
2
Power
Индикатор питания устройства
Status
Индикатор текущего состояния устройства
Alarm
Индикатор наличия и уровня аварии устройства
HA
Индикатор работы в режиме HA (не используется в текущей версии)
3
F
Функциональная кнопка для перезагрузки устройства и сброса к
заводским настройкам: при удержании кнопки менее 10 секунд
