Межсетевые экраны серии ESR. Руководство по эксплуатации 179
9.28.1.2 Пример настройки

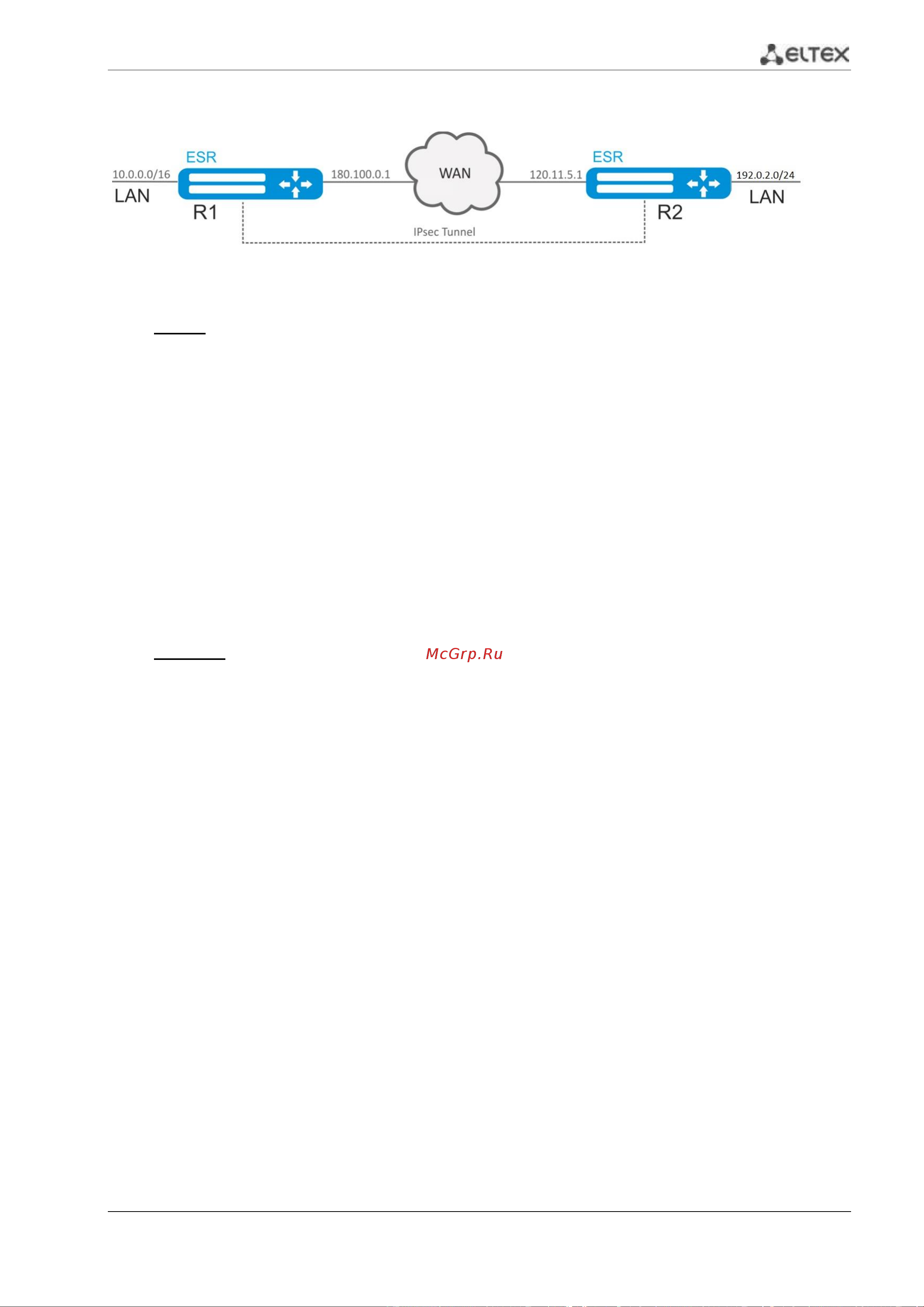

Рисунок 54 – Схема сети
Задача:
Настроить IPsec-туннель между R1 и R2.
– R1 IP-адрес - 120.11.5.1;
– R2 IP-адрес - 180.100.0.1;
IKE:
– группа Диффи-Хэллмана: 2;
– алгоритм шифрования: AES 128 bit;
– алгоритм аутентификации: MD5.
IPsec:
– алгоритм шифрования: AES 128 bit;
– алгоритм аутентификации: MD5.
Решение:
1. Конфигурирование R1
Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:
esr# configure
esr(config)# interface gi 1/0/1
esr(config-if-gi)# ip address 180.100.0.1/24
esr(config-if-gi)# security-zone untrusted
esr(config-if-gi)# exit
Создадим туннель VTI. Трафик будет перенаправляться через VTI в IPsec-туннель. В качестве
локального и удаленного шлюза указываются IP-адреса интерфейсов, граничащих с WAN:
esr(config)# tunnel vti 1
esr(config-vti)# local address 180.100.0.1
esr(config-vti)# remote address 120.11.5.1
esr(config-vti)# enable
esr(config-vti)# exit
Для настройки правил зон безопасности потребуется создать профиль порта протокола ISAKMP:
esr(config)# object-group service ISAKMP
esr(config-object-group-service)# port-range 500
esr(config-object-group-service)# exit
