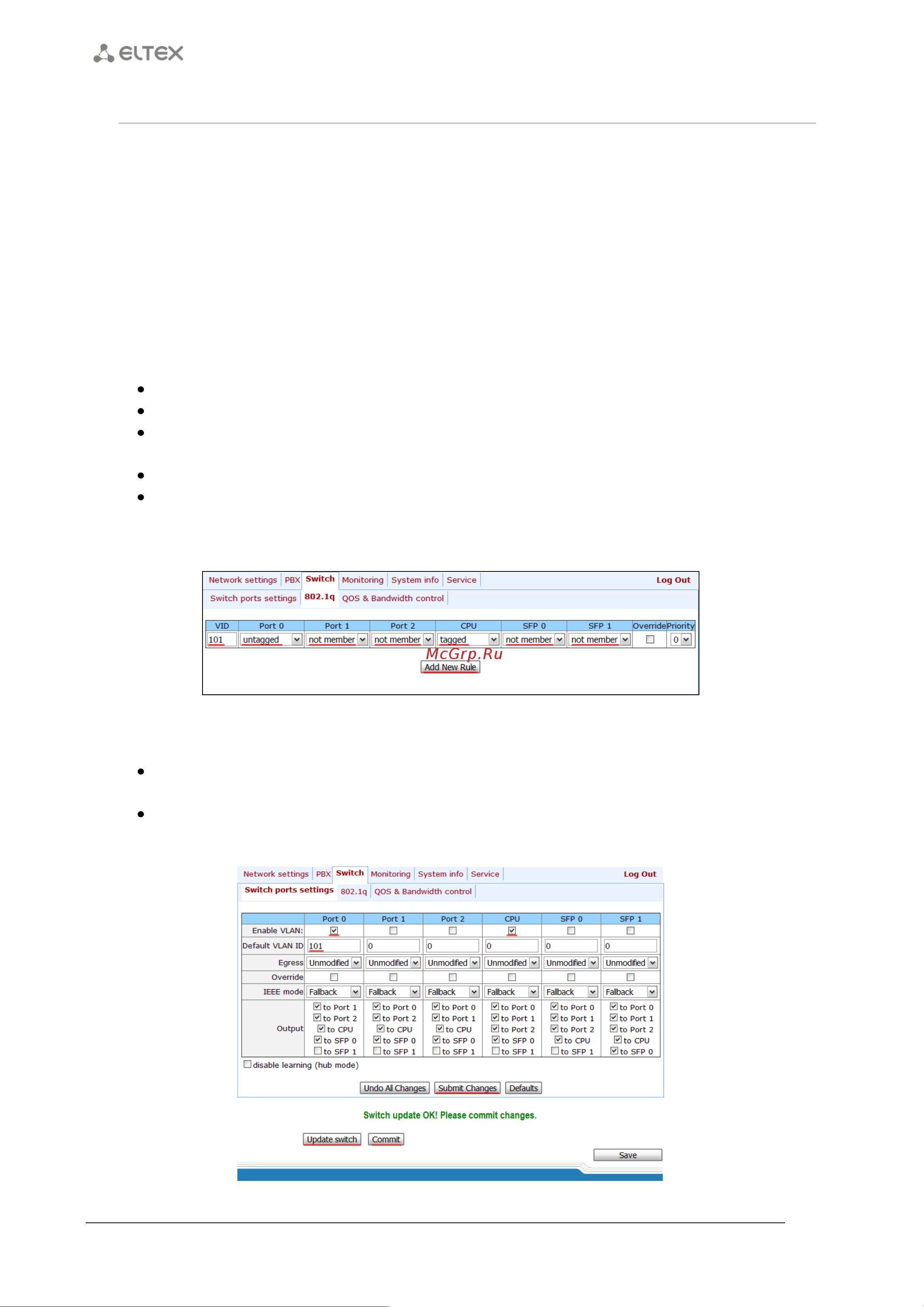

6 TAU-72.IP/TAU-36.IP. Приложение к руководству по эксплуатации

Руководство по настройке управления через отдельный Ethernet-порт

5. НАСТРОЙКА УПРАВЛЕНИЯ ЧЕРЕЗ НЕТЕГИРОВАННЫЙ ПОРТ

Принцип ограничения доступа аналогичен варианту с тегированным портом за

исключением того, что сеть VLAN для управления шлюзом существует только внутри шлюза. Весь

входящий на порт управления трафик будет принадлежать управляющей VLAN, а теги в

исходящем трафике будут удалены.

Чтобы не потерять доступ к шлюзу в процессе настройки, необходимо подключиться к

шлюзу через любой порт, который не будет использоваться для управления.

В подменю «Switch/802.1q» требуется создать правило для портов коммутатора. Для того

чтобы задать параметры правила, необходимо выполнить следующие действия:

в столбце VID указать любой неиспользуемый на шлюзе идентификатор VLAN сети;

в столбце CPU выбрать значение tagged;

выбрать порт, через который будет осуществляться управление шлюзом, и в

соответствующем столбце указать значение untagged;

для всех остальных портов указать значение not member;

для создания правила нажать кнопку «Add New Rule».

В приведенном ниже примере управление будет осуществляться через Ethernet-порт 0.

В подменю «Switch/Switch ports settings» выполнить следующее:

установить флаги Enable VLAN для CPU и порта, который был выбран для управления

шлюзом;

в строке Default VLAN ID для порта управления ввести идентификатор VLAN, указанный

ранее в подменю «Switch/802.1q».
