12 Версия 1.1.001
2.5.7. Статический байпас
ИБП оснащен встроенным статическим байпасом, обеспечивающим альтернативный путь
для питания нагрузки от входной сети в случае возникновения неисправности ИБП. Если
ИБП перегружен, перегрет или возникло любое другое условие отказа, ИБП автоматически
переключает подключенную нагрузку на байпас. Режим байпаса обозначается звуковым
сигналом и включением светодиодного индикатора Bypass. Чтобы вручную переключить
нагрузку с инвертора на байпас, нажмите кнопку ON/OFF один раз.
ПРИМЕЧАНИЕ: Питание через байпас НЕ защищает подключенное оборудование от помех и
перерывов питания во входной электросети.
2.6. | Режимы работы ИБП
ИБП имеет следующие режимы работы: нормальный режим, режим байпаса, режим работы
от АКБ, эко-режим, режим преобразователя частоты, режим самотестирования.
Нормальный режим:
Как показано на Рис. 1-4, выпрямитель преобразует входное напряжение переменного тока в по-
стоянное и подает его на инвертор и зарядное устройство. Инвертор выполняет обратное преобра-
зование и питает нагрузку переменным напряжением. Зарядное устройство заряжает аккумулятор.
Блок питания DSP процессор
Байпас
Батареи
Зарядное
устройство
ИнверторВыпрямитель
TVSS и EMI
фильтры

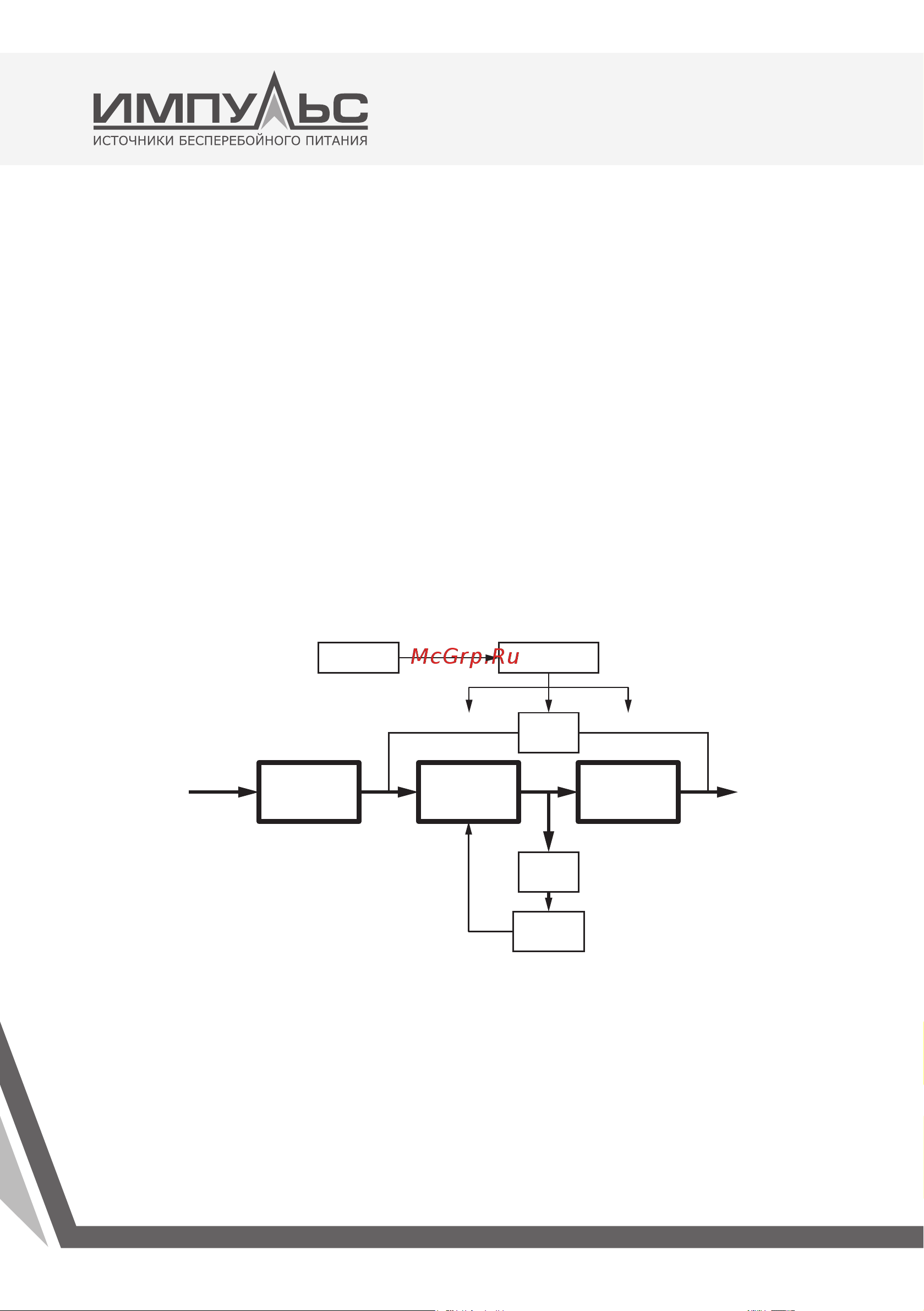

Рис 1-4: Нормальный режим
Режим статического байпаса:
Если инвертор неисправен или перегружен, ИБП переключается в режим байпаса. Так же
режим байпаса может быть активирован пользователем нажатием кнопки ON/OFF, ИБП
при этом перейдет из нормального режима в режим байпаса. Нагрузка в этом режиме будет
получать питание напрямую от входной сети, защита потребителей, подключенных к ИБП
в этом случае не осуществляется. Заряд АКБ в этом режиме будет продолжаться. Режим
байпаса показан на Рис. 1-5.
