132020
Блок питания DSP процессор
Байпас
Батареи
Зарядное
устройство
ИнверторВыпрямитель
TVSS и EMI
фильтры

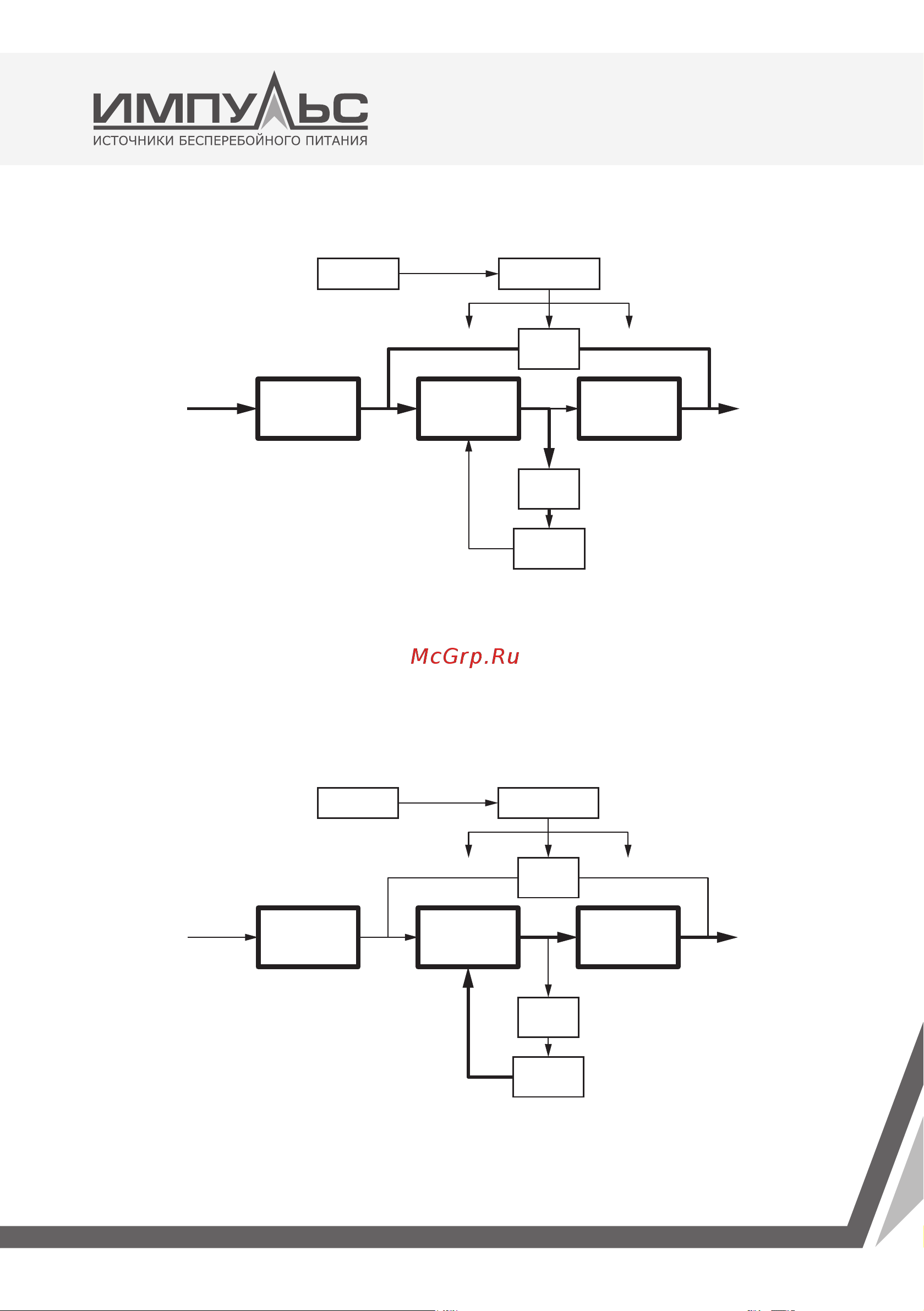

Рис 1-5: Режим байпаса
Режим работы от АКБ:
Если при работе ИБП в нормальном режиме параметры входной сети выходят за допустимые
пределы (либо входное питание полностью отключается), ИБП автоматически переходит в
режим работы от акк умуляторных батарей. В этом режиме инвертор получает питание от АКБ
(батареи разряжаются) и продолжает обеспечивать нагрузку качественным напряжением.
Данный режим показан на Рис. 1-6.
ПРИМЕЧАНИЕ: нажатие кнопки ON/OFF в режиме работы от АКБ полностью отключает ИБП.
Блок питания DSP процессор
Байпас
Батареи
Зарядное
устройство
ИнверторВыпрямитель
TVSS и EMI
фильтры
Рис 1-6: Режим работы от АКБ
