Импульс ФОРА 6000 [15/52] Технические характеристики изделия
![Импульс ФОРА 6000 [15/52] Технические характеристики изделия](/views2/1832824/page15/bgf.png)
152020
Блок питания DSP процессор
Байпас
Батареи
Зарядное
устройство
ИнверторВыпрямитель
TVSS и EMI
фильтры

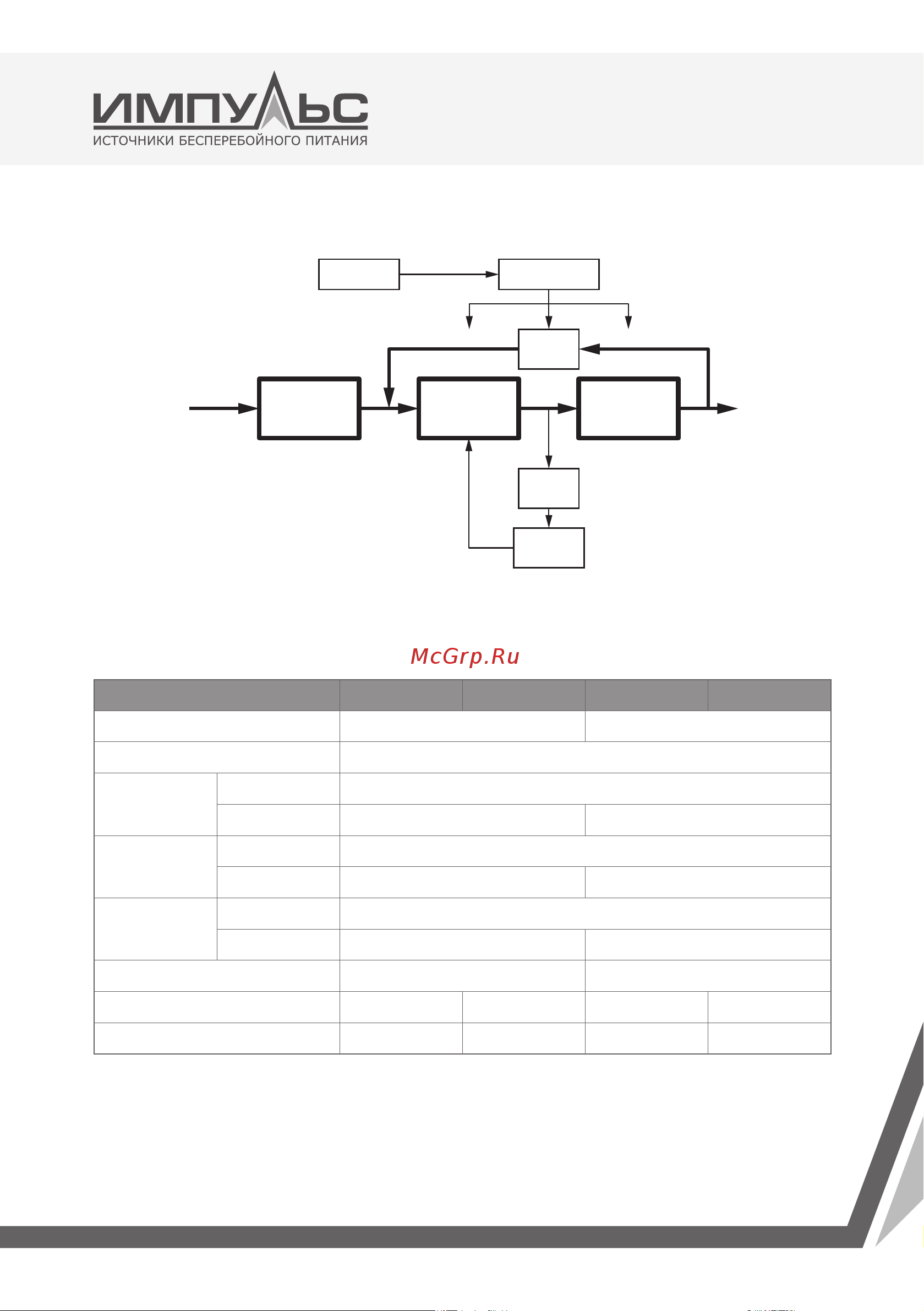

Рис. 1- 8: Режим Self Aging (самотестирования)
2.7. | Технические характеристики изделия
2.7.1. Общие характеристики:
Модель ФОРА 6000 ФОРА Н 6000 ФОРА 10000 ФОРА Н 10000
Номинальная мощность 6 кВА/6 кВт 10 кВА/10 кВт
Частота, Гц 50/60
Вход
Напряжение ~ 176-288 В
Ток 36 A макс. 60 A макс.
АКБ
Напряжение ~ 192 В
Ток 40 A макс. 66 A макс.
Выход
Напряжение ~ 220/230/240 В
Ток 27/26/25 A 45/43/42 A
Эффективность 94,5% макс. 95% макс.
Габариты (ШxГxВ), мм 190x426x705 190x426x336 190x485x705 190x485x336
Вес, кг 56 14 60 16
