Паспорт, руководство по эксплуатации датчиков ДП-10/50, ДП-100, ДП-100Р,ДП-100БТ

4. Параметры выходных сигналов

 Количество выходных сигналов 2

 Амплитуда выходных сигналов, В 12

 Длительность счетных импульсов, мкс 100

 Сопротивление нагрузки, ом 240 … 10000

 Максимальный ток нагрузки, мА 50

5. Комплект поставки

 Датчик положения

 Переходная шестерня

 Паспорт, руководство по эксплуатации

6. Конструкция датчика

Датчик ДП-50 (рис.1) конструктивно выполнен в виде цилиндра, с

одного торца которого выходит вал вращения, на другом торце,

установлен разъем для подачи питания и вывода сигналов.

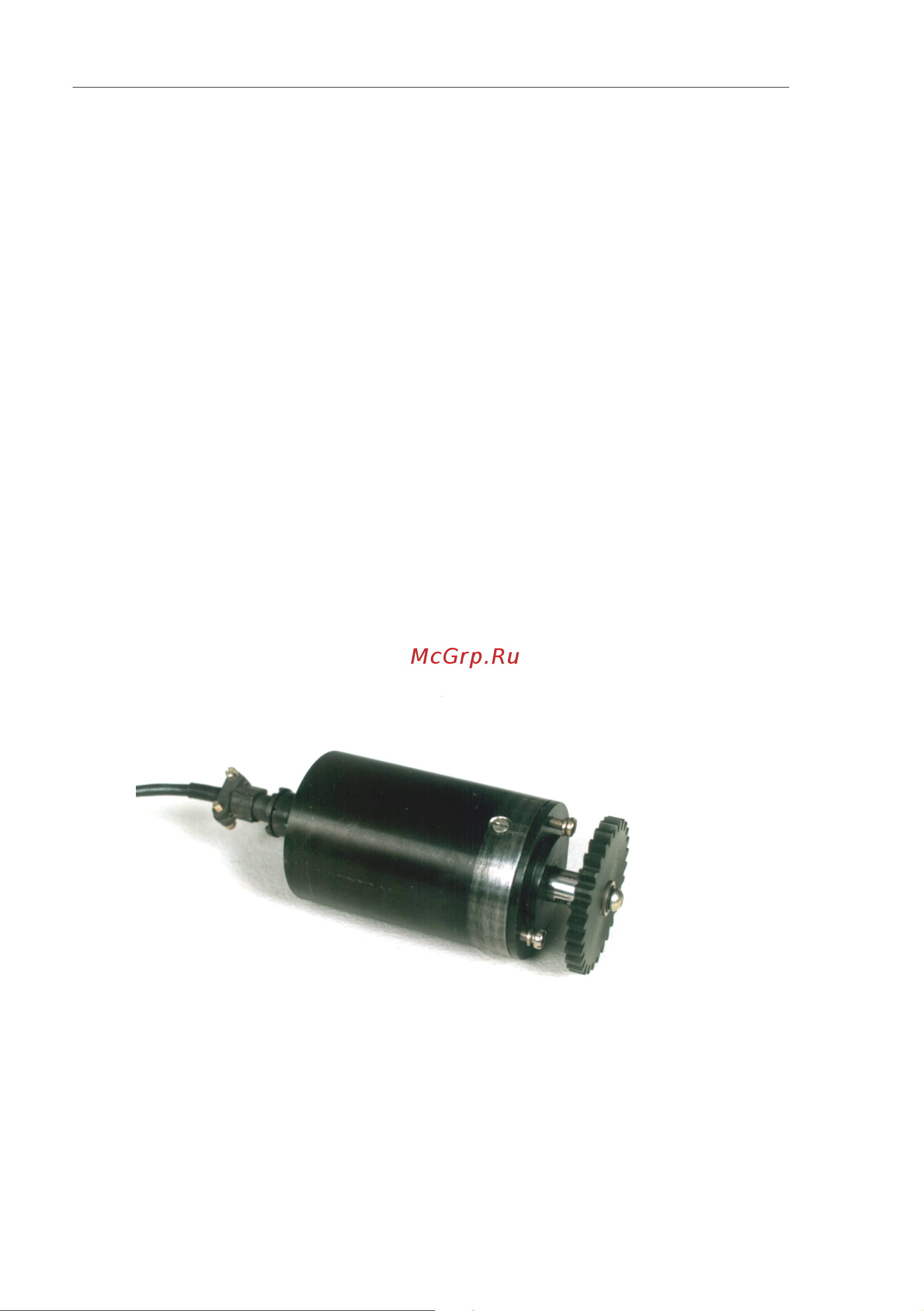

Рис.1

На вал вращения установлена переходная шестерня. На этом торце

датчика имеются 3 резьбовые отверстия М4 для крепления датчика.
