Паспорт, руководство по эксплуатации датчиков ДП-10/50, ДП-100, ДП-100Р,ДП-100БТ

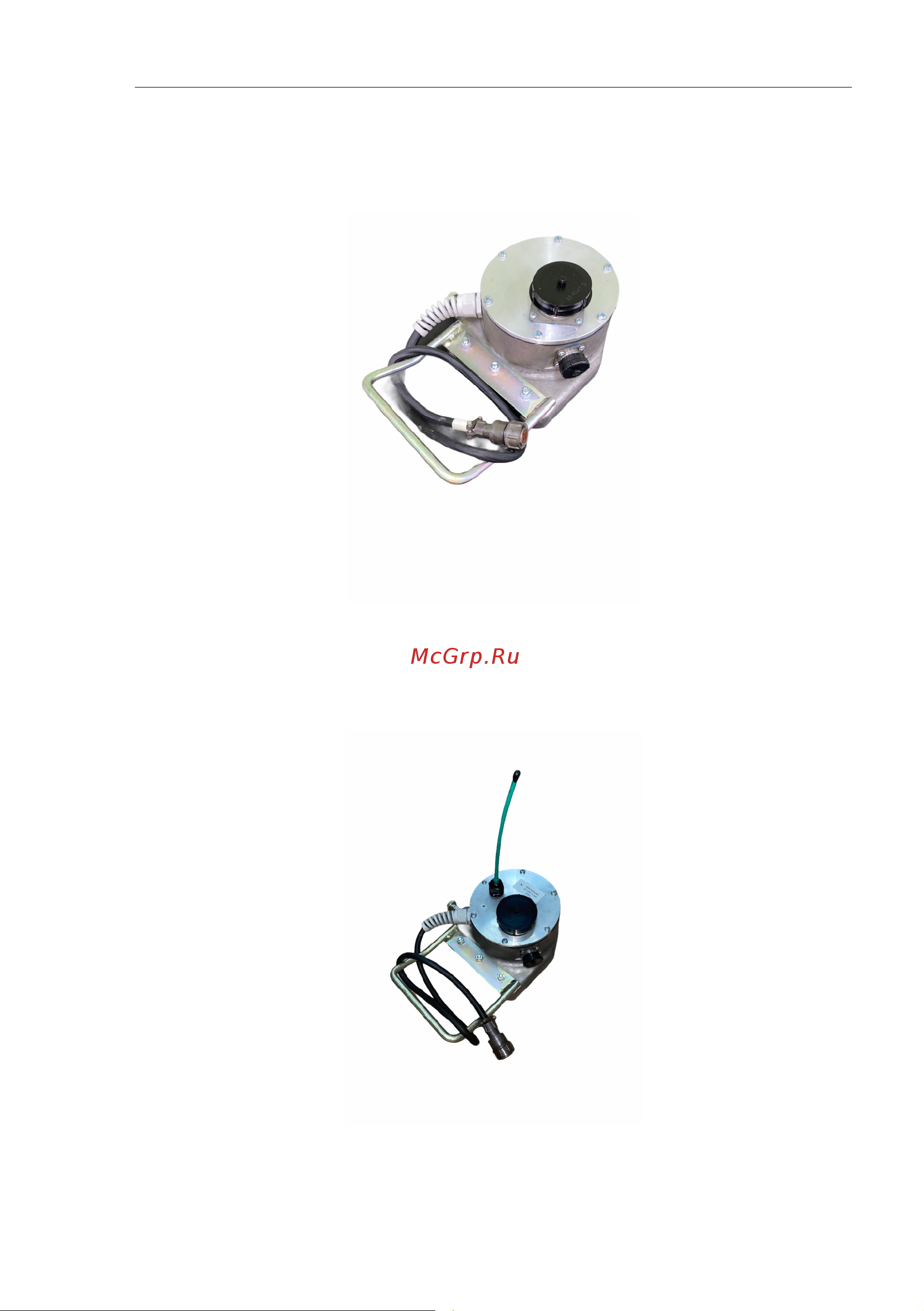

Датчик ДП-100(рис.2) предназначен для установки на датчик

натяжения троса или кабеля ДНТ-1 (Щеки). Соединительные провода

коммутируются разъемом 2РТТ через штатный 10(16)-жильный провод

подъемника ПКС-5.

Рис.2

Датчик ДП-100Р(рис.3) конструктивно и функционально аналогичен

датчику ДП-100, но данные передаются по радиоканалу или по

двухпроводному резервному кабелю.

Рис. 3

7. Плата датчика
