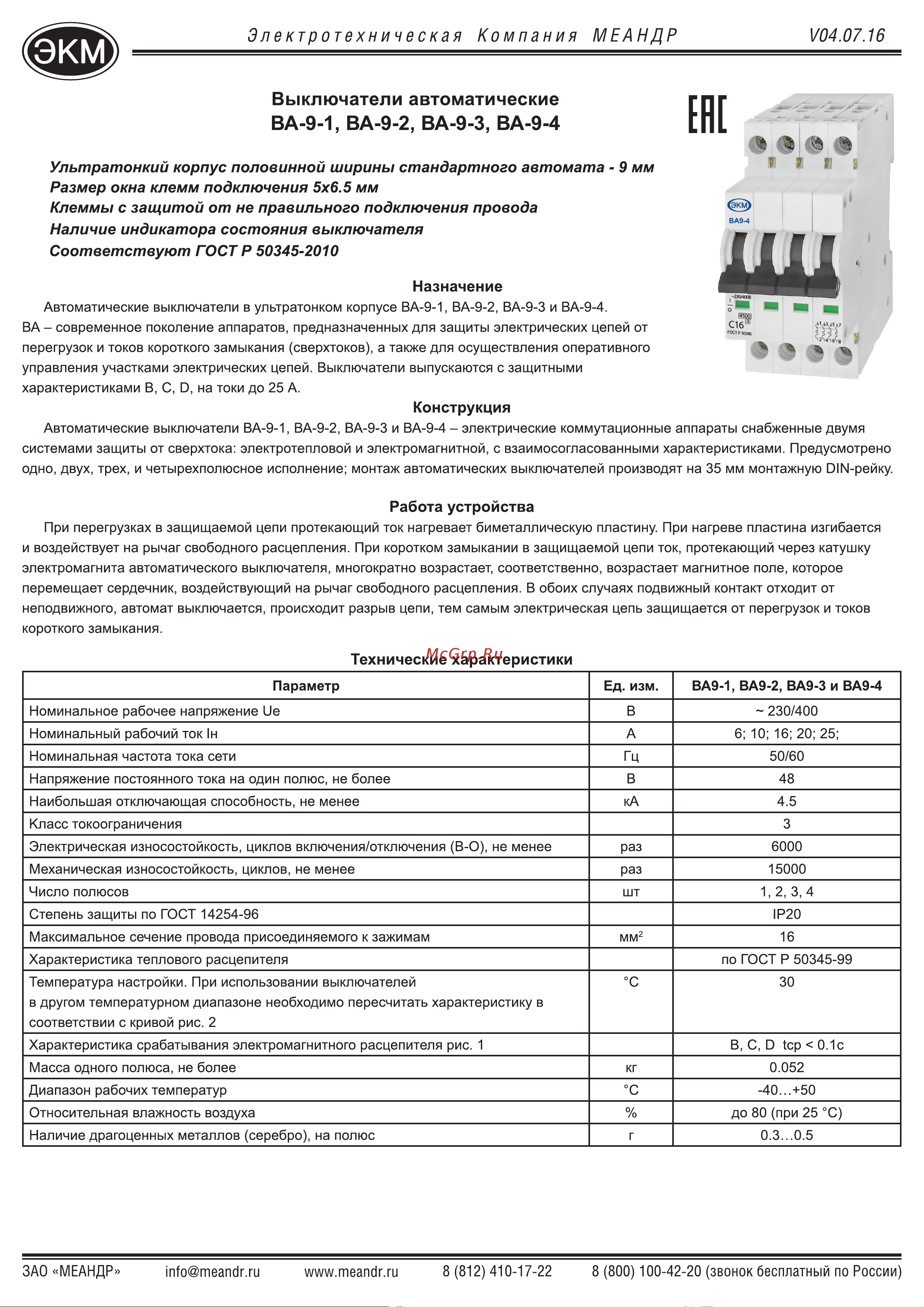

Меандр ВА-9-2 Паспорт онлайн

Технические характеристики

Параметр Ед. изм. ВА9-1, ВА9-2, ВА9-3 и ВА9-4

Номинальное рабочее напряжение Ue B ~ 230/400

Номинальный рабочий ток Iн А 6; 10; 16; 20; 25;

Номинальная частота тока сети Гц 50/60

Напряжение постоянного тока на один полюс, не более B 48

Наибольшая отключающая способность, не менее кА 4.5

Kласс токоограничения 3

Электрическая износостойкость, циклов включения/отключения (В-О), не менее раз 6000

Механическая износостойкость, циклов, не менее раз 15000

Число полюсов шт 1, 2, 3, 4

Степень защиты по ГОСТ 14254-96 IP20

Максимальное сечение провода присоединяемого к зажимам мм

Характеристика теплового расцепителя по ГОСТ Р 50345-99

Температура настройки. При использовании выключателей

в другом температурном диапазоне необходимо пересчитать характеристику в

соответствии с кривой рис. 2

°С 30

Характеристика срабатывания электромагнитного расцепителя рис. 1 B, C, D tcp < 0.1с

Масса одного полюса, не более кг 0.052

Диапазон рабочих температур °С -40…+50

Относительная влажность воздуха % до 80 (при 25 °С)

Наличие драгоценных металлов (серебро), на полюс г 0.3…0.5

•
