ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

Реле контроля фаз РКФ-М07-1-15

ТУ 3425−003−31928807−2014

 Регулировка порогов «окном» от 5% до 25% от Uном

 Фиксированный порог срабатывания при превышении напряжения 1.3Uном без задержки

 Контроль порядка чередования фаз

 Контроль обрыва фаз

 Контроль "слипания" фаз

 Регулируемая задержка срабатывания от 0.1 до 10с

 Питание реле осуществляется от контролируемой сети

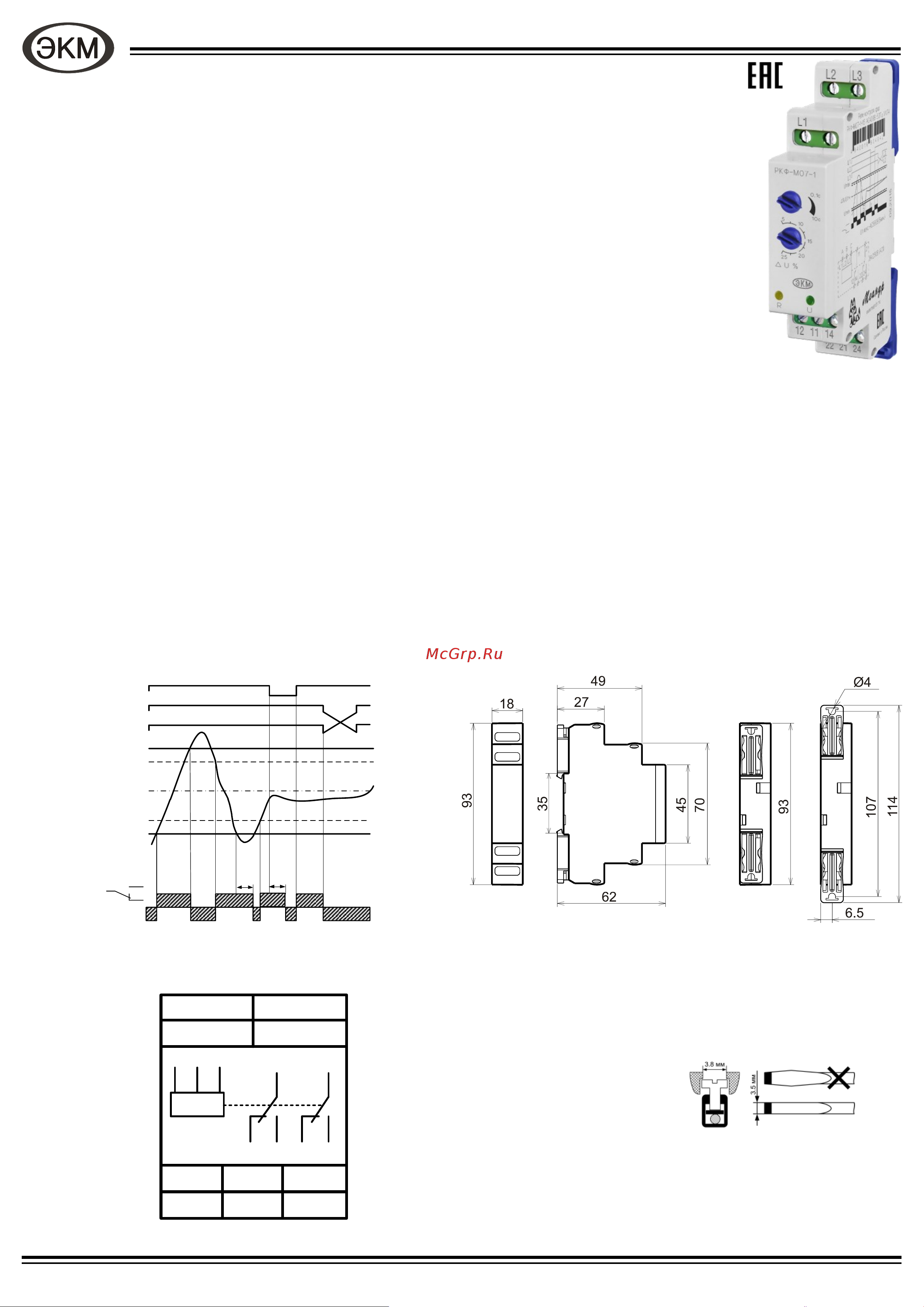

Рис. 1

MP 04.0715 ПС V07.06.18

Назначение

Реле контроля фаз РКФ-М07-1-15 (далее реле) предназначено для контроля трѐхфазного линейного

напряжения в трѐхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и

«слипание» фаз, превышение напряжения выше и снижение напряжения ниже установленного порога.

Технические характеристики реле приведены в таблице.

Конструкция

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутиру-

емых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на

ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия.

Конструкция клемм обеспечивает надѐжный зажим проводов сечением до 2.5мм

. На лицевой панели прибора расположены: пово-

ротный переключатель времени срабатывания, поворотный переключатель порога синхронного снижения и превышение напряже-

ния, зелѐный индикатор включения питания «U», жѐлтый индикатор срабатывания встроенного реле «R». Габаритные размеры

приведены на рис. 3.

Подключение и работа реле

Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле. Выходные контакты

реле 12-11-14, 22-21-24 подключаются к схеме управления. Схема подключения приведена на рис. 2.

При подаче на реле трѐхфазного напряжения загорается зелѐный индикатор «U» и осуществляется проверка всех контроли-

руемых параметров сети. Если все параметры в норме, включается встроенное реле, загорается жѐлтый индикатор «R», контакты

11-14, 21-24 замыкаются. При возникновении неисправности - выходе хотя бы одного контролируемого параметра за пределы допу-

стимых величин, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле

включается без задержки. При превышении напряжения выше установленного значения, при нарушении порядка чередования фаз,

при пропадании двух или трѐх фаз одновременно реле выключится без отсчѐта задержки времени срабатывания, установленной

пользователем. Работа реле представлена на рис. 1.

Габаритные размеры

Рис. 3

Umax

Umin

∆%Uлн

Диаграмма работы

Схема подключения

L2 L3

12 1411

22 2421

L1 L2 L3

11 21

12 14 22 24

Рис. 2

Важно!

Момент затяжки

винтового соединения

должен составлять 0,4 Нм.

Следует использовать

отвертку 0,6*3,5мм
