ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

Переключатель модульный ПКМ

ГОСТ Р 50030.5.1-2005

Назначение

Переключатель модульный ПКМ (далее переключатель) предназначен для использования в жилищных и

промышленных проводках и охранных системах. Технические характеристики приведены в таблице.

Конструкция

Переключатель выпускаются в унифицированном пластмассовом корпусе с передним подключением ком-

мутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р

МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раз-

двинуть. Конструкция клемм обеспечивает надѐжный зажим проводов сечением до 2.5мм

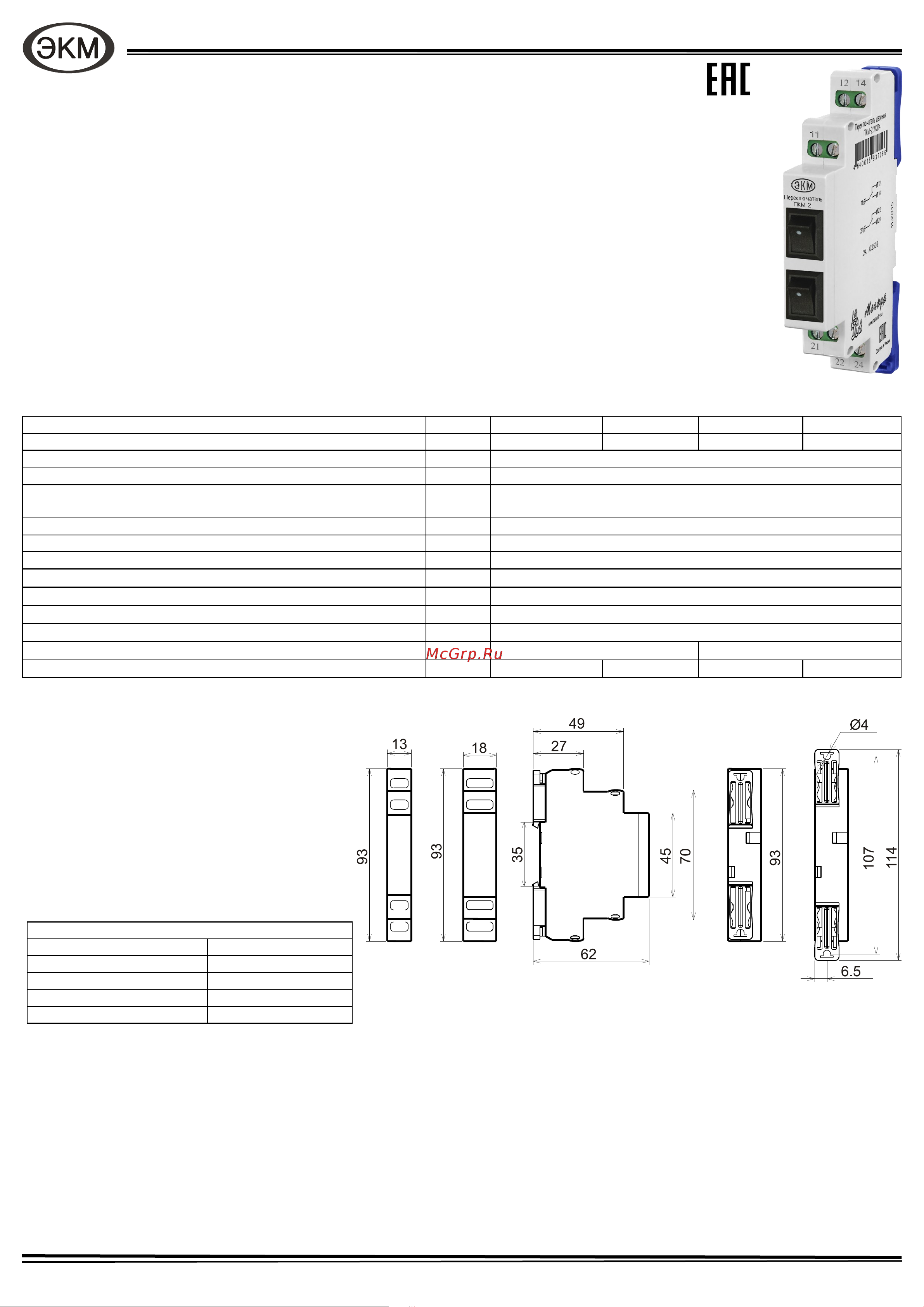

. Габаритные размеры

представлены на рис. 1. Схема подключения приведена на корпусе изделия.

МР 28.0813.01 ПС V01.03.16

Технические характеристики

Параметр Ед.изм. ПКМ-1 ПКМ-2 ПКМ-3 ПКМ-4

Количество коммутируемых цепей ед. 1 2 3 4

Номинальное рабочее напряжение В 250

Номинальный ток А 2

Климатическое исполнение и категория размещения по

ГОСТ 15150-69 (без образования конденсата)

УХЛ4

Диапазон рабочих температур °С -25...+55

Температура хранения °С -40...+70

Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 IP40 / IP20

Относительная влажность % до 80 (при 25°С)

Высота над уровнем моря м до 2000

Рабочее положение в пространстве произвольное

Режим работы круглосуточный

Габаритные размеры мм 13 х 93 х 62 18 х 93 х 62

Масса, не более кг 0.1 0.11 0.12 0.13

Таблица

Габаритные размеры

Рис. 1

Код для заказа (EAN-13)

наименование артикул

ПКМ-1 2A AC250В УХЛ4

4640016938865

ПКМ-2 2A AC250В УХЛ4

4640016938872

ПКМ-3 2A AC250В УХЛ4

4640016938889

ПКМ-4 2A AC250В УХЛ4

4640016939251

Комплект поставки

1. Переключатель - 1 шт.

2. Паспорт - 1 экз.

3. Пакет - 1 шт.

Пример записи для заказа:

Переключатель одинарный ПКМ-1-2 УХЛ4

Где: ПКМ - название изделия

1 - количество коммутируемых цепей

2 - максимальный коммутируемый ток в А

УХЛ4 - климатическое исполнение

Производитель оставляет за собой право вносить изменения в названия, конструкцию и комплектацию, не ухудшая при

этом функциональные характеристики изделия.

Не содержит драгоценные металлы

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок изделия 24 месяца с момента передачи его потребителю (продажи). Если дату передачи установить не-

возможно, срок исчисляется с даты изготовления. Дата изготовления нанесена на корпусе изделия.

Отметку о приѐмке контролѐр ОТК проставляет на корпусе изделия в виде наклейки с голограммой.

Претензии не принимаются при нарушении условий эксплуатации, при механических повреждениях и нарушении целостно-

сти контрольной наклейки.

Дата продажи____________________________________________________

(заполняется потребителем при оформлении претензии)

 Возможность крепления на рейку-DIN и на ровную поверхность

 Передние присоединение проводников

 Корпус шириной 3/4 модуля (13 мм) или 1 модуль (18мм) в зависимости от исполнения
