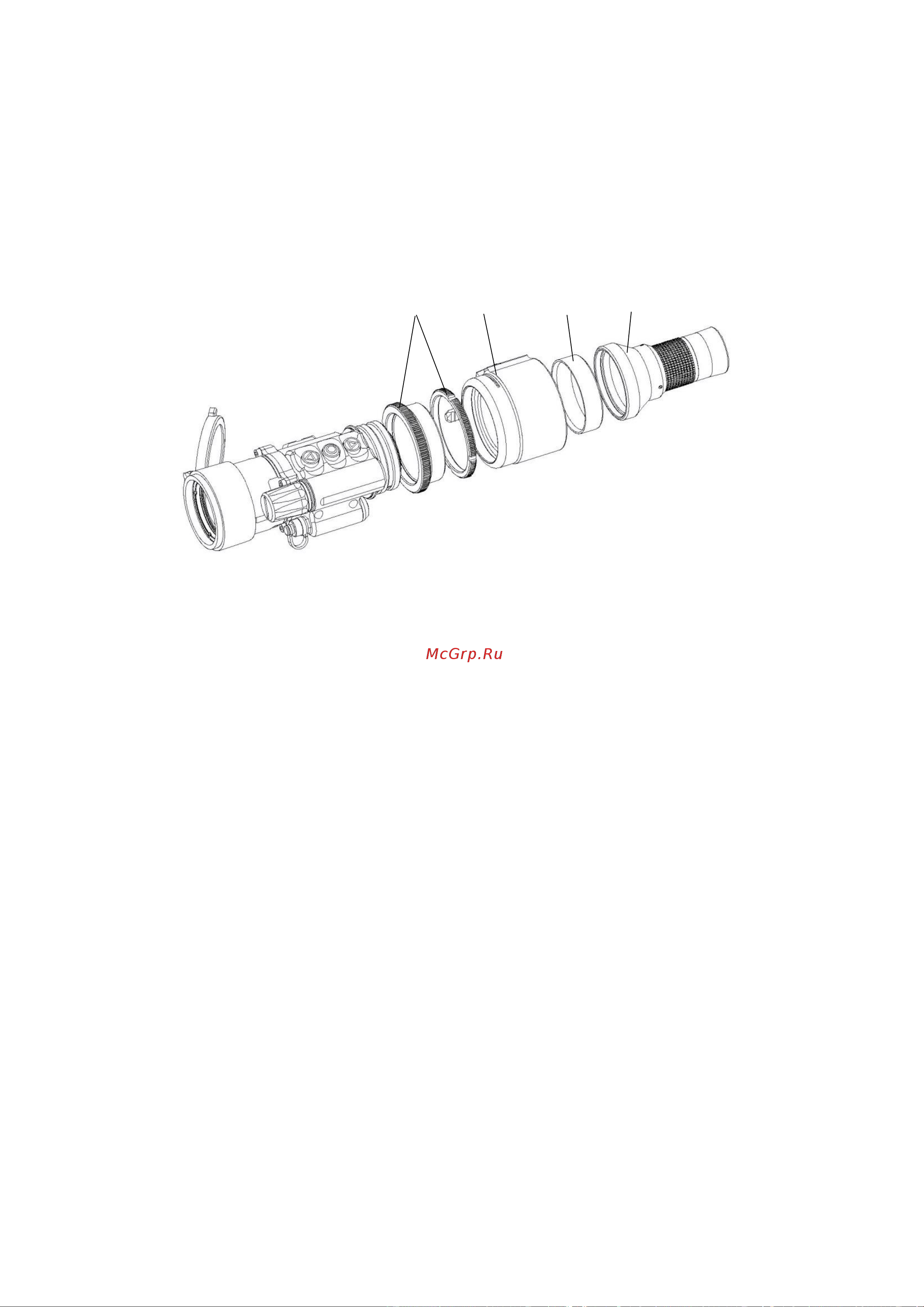

- для установки насадки на дневное оптическое устройство выберите и закажите Rusan Q-R

адаптер (12) с резьбой M52x0,75 мм (сайт https://mikron.hr). Выберите и закажите редукционное

кольцо адаптера ELECTROOPTIC (13) (сайт https://mikron.hr),

- с усилием закрутите редукционное кольцо адаптера ELECTROOPTIC вместо окуляра. С

усилием закрутите Rusan Q-R адаптер (12) на редукционное кольцо (13),

- установите насадку на ваш дневной прибор и зажмите адаптер (12).

Не изменяйте цифровое увеличение в процессе эксплуатации насадки!

Цифровое увеличение (ZOOM) насадки устанавливается в заводских условиях и равно 0.85Х.

Оптическая ось насадки устанавливается в заводских условиях и имеет значения:

X ______

Y ______

Не изменяйте настройку ZOOM и координаты Х и Y при эксплуатации насадки. Запишите

координаты Х и У, так как с случае сброса настроек координаты обнулятся.

11. Пристрелка (калибровка дисплея).

Насадка настроена таким образом, что после ее установки на оптический прицел, который

был должным образом пристрелян, корректировка точки прицеливания не требуется. В том

случае, если насадка подверглась резкому удару или падению, Вы можете проверить точку

попадания и в случае необходимости самостоятельно ее откорректировать, не обращаясь в

сервисный центр.

Для совмещения точка попадания с центром прицельной марки Вашего оптического прицела

необходимо переместить изображение на дисплее. Для этого нужно войти в пункт №7 меню и

совместить точку попадания с центром прицельной марки, двигая изображение на дисплее по

оси Х и У. Шаг смещения изображения - 1 пиксель сенсора.

Коротко нажмите кнопку МЕНЮ (3) (см. рис.1), на экране появится меню. Кнопками (4) и (5)

перейдите на пункт №7 – нстройка оптической оси (движение изображения на дисплее по оси X

и Y). Нажмите кнопку POWER (1) при этом откроется подменю. В верхней части подменю

отображаются координаты по оси X и Y. Нажмите кнопку POWER (1) для активации настройки

по оси X. Кнопками (4) и (5) двигайте изображение по оси X. Нажмите кнопку МЕНЮ (3) для

запоминания значения. Нажмите кнопку (4), чтобы перейти к координате Y. Нажмите кнопку

POWER (1) для активации настройки по оси Y. Кнопками (4) или (5) двигайте изображение по

оси Y. Нажмите кнопку МЕНЮ (3) для запоминания значения, нажмите кнопку МЕНЮ (3)

повторно для выхода из меню.
