15 Ru
Подключение аудио
Русский
Подключение
2

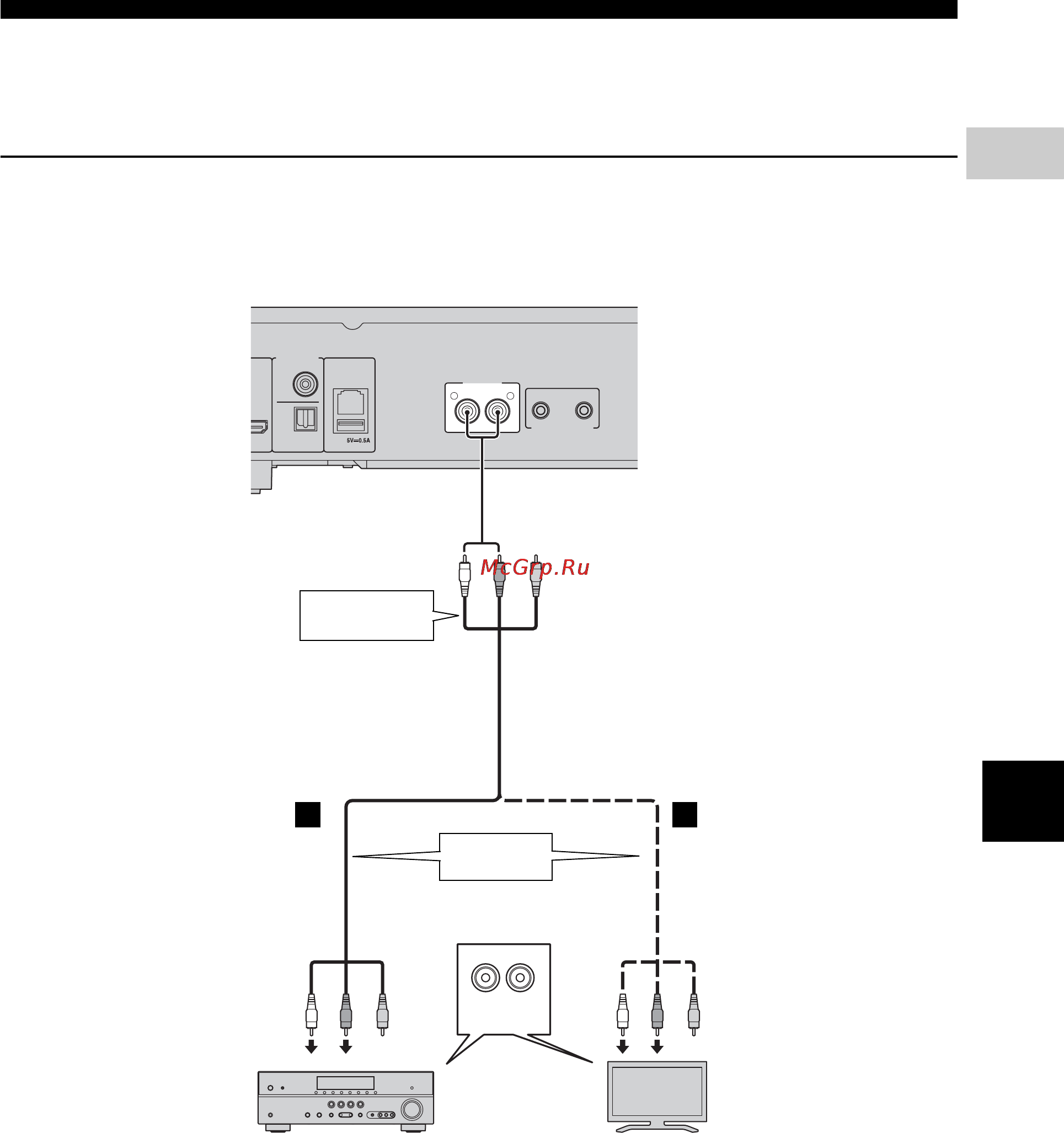

■ Подключение к аудиогнездам
– Можно подключить аудиооборудование или телевизор к гнездам AUDIO OUT L/R.
– Надежно подключите аудио/видеокабель (прилагается) к гнезду AUDIO OUT L/R.
– См. стр. 36 для получения информации о форматах аудио для вывода.
Предупреждение!
Не подключайте кабель питания проигрывателя, пока не завершены все
подключения.
COAXIAL
OPTICAL
DIGITAL OUT
AUDIO OUT
NETWORK
USB
D
MI
REMOTE CONTROL
OUT IN
R
L
AUDIO
AUDIO IN
LR
К гнезду AUDIO
OUT L/R
Аудио/видеокабель
(прилагается)
(Белый)
(Синий)
(Белый)(Синий)
ТелевизорАудио/видео ресивер
Проигрыватель
К входному L/
R аудиогнезду
F F’
(Белый)
(Синий)
(Белый)
(Синий)
