5 Ru
Русский
Введение
1

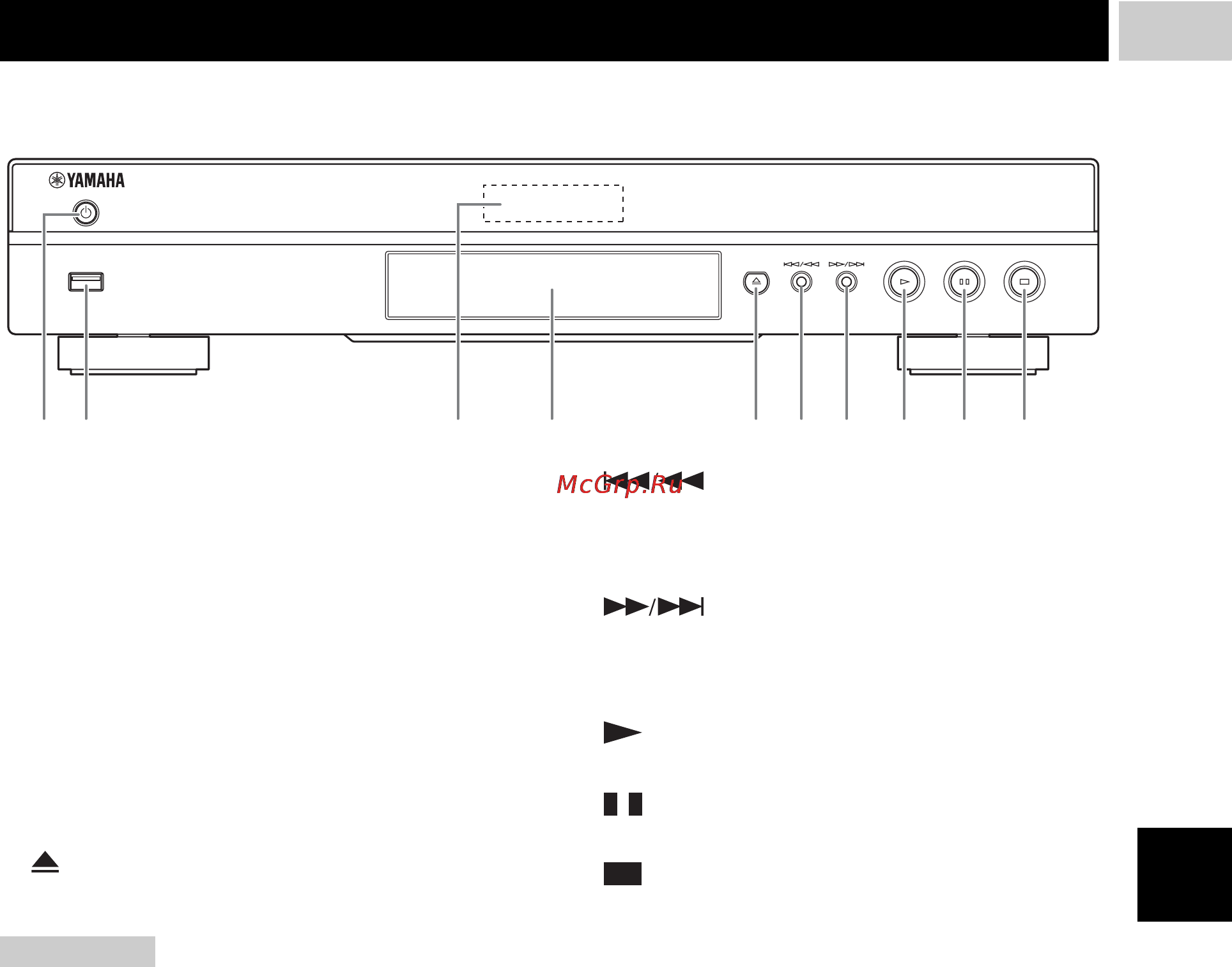

■ Передняя панель
1 p (Включение/Режим ожидания)
Включение проигрывателя/переход в режим
ожидания.
Нажмите и удерживайте кнопку p на передней
панели более 5 секунд, а затем отпустите, чтобы
сбросить настройки проигрывателя (системный
сброс).
2 Разъем USB (стр. 16)
3 Дисплей передней панели
Отображение различной информации о состоянии
выполняемых действий.
4 Дверца лотка для дисков
5 (Извлечение)
Открытие и закрытие лот
ка диска.
6 (Поиск назад/Пропуск назад):
Нажмите, чтобы перейти к предыдущему
фрагменту записи, или нажмите и удерживайте,
чтобы выполнить поиск в обратном направлении.
7 (Поиск вперед/Пропуск вперед):
Нажмите, чтобы перейти к следующему фрагменту
записи, или нажмите и удерживайте, чтобы
выполнить поиск в прямом направлении.
8 (Воспроизведение)
Начало воспроизведения.
9 (Пауз
а)
Приостановка воспроизведения.
0 (Остановка)
Остановка воспроизведения.
– При поставке с завода передняя панель проигрывателя закрыта защитной пленкой. Перед началом работы с
проигрывателем снимите защитную пленку.
Органы управления и функции
USB
2 4 51 3 6 7 8 9 0
Примечание
