Starline Победит AS96 v2 [11/16] Изменение длины приводного троса
![Starline Победит AS97 [11/16] Изменение длины приводного троса](/views2/1835315/page11/bgb.png)
инструкция по установке
11
Изменение длины приводного троса
Для изменения длины необходимо вывернуть стопор М3х3.
Снять штырь с приводного троса. Скрутить соединитель с
пластиковой оболочки. Обрезать ножом пластиковую оболочку
до необходимого размера. Оттянуть страховочный трос до конца.
Накрутить соединитель на пластиковую оболочку. Отрезать трос
так, чтобы он был длиннее пластиковой оболочки на 9 мм рис. 5.
Надеть штырь на трос и зафиксировать стопором М3х3.
1 — оболочка приводного троса
3 — приводной трос
4 — стопор М3х3
6 — запорный штырь

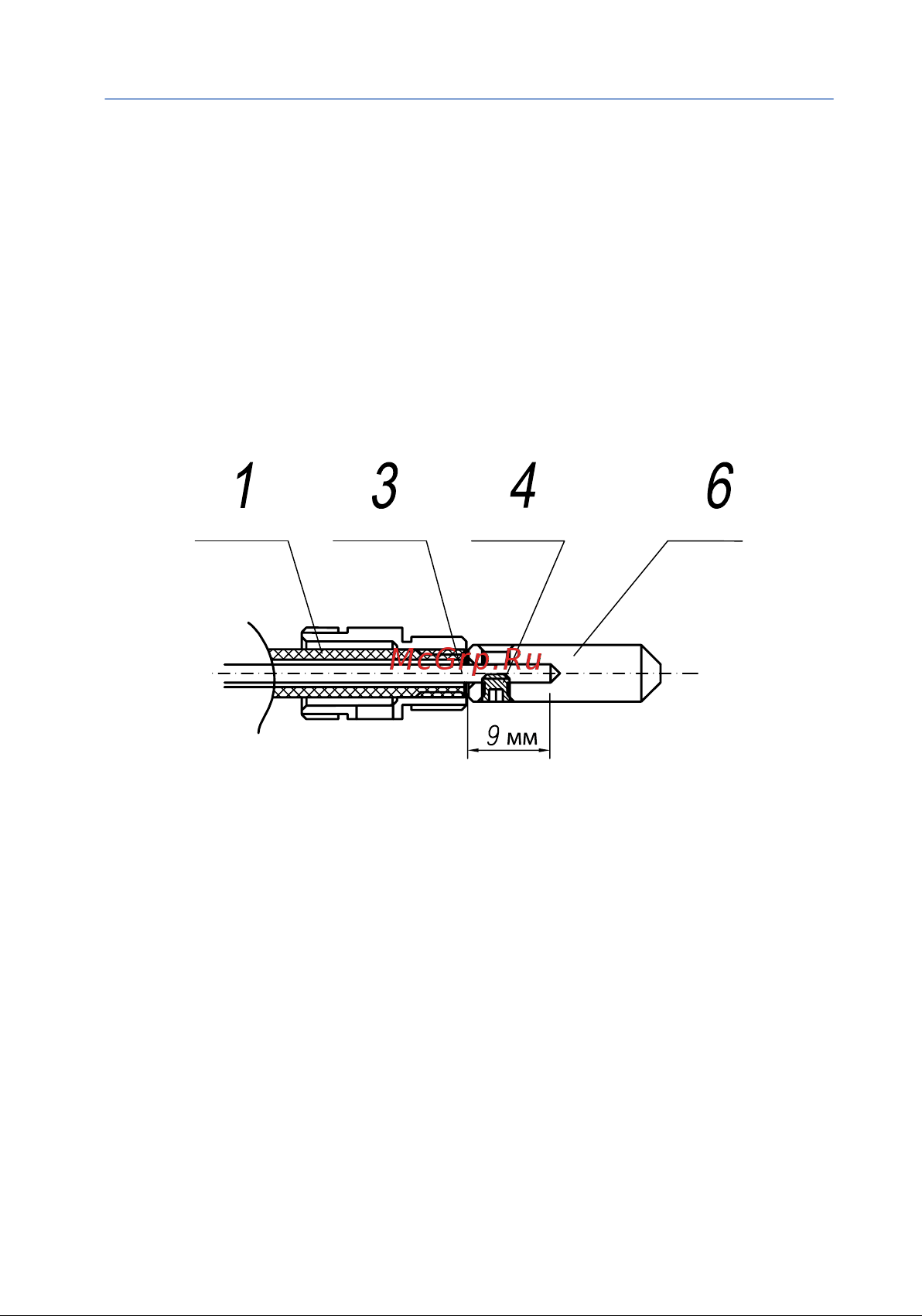

рис. 5
