StarLine L11+, L11, L10
8
4. Закрепить корпус замкового механизма «сфера» при помощи
двух винтов М5х16 на передней панели автомобиля.

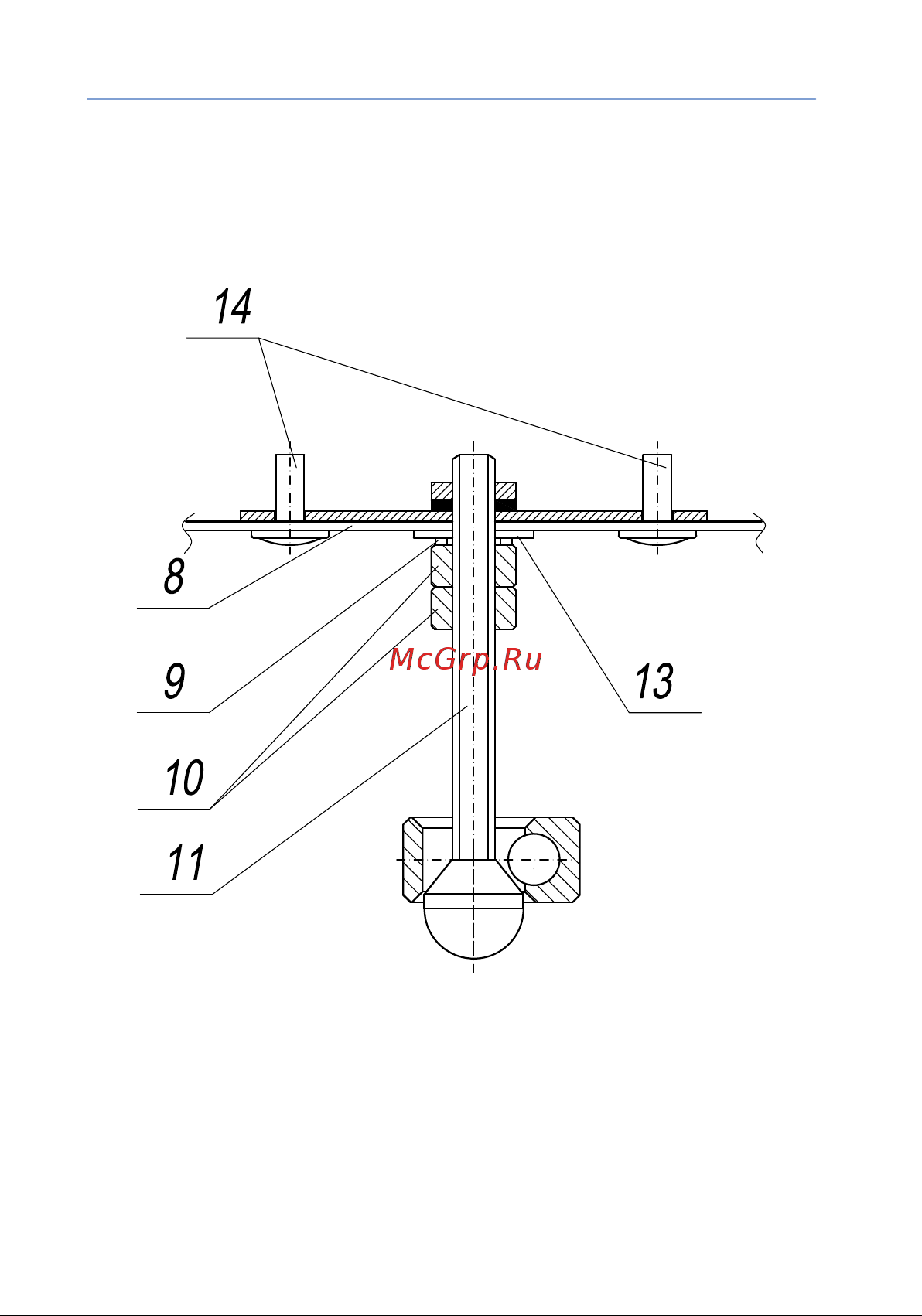

5. Установить кронштейн «сфера» на капоте автомобиля согласно
рис. 3.
8 — установочная пластина
9 — гровер М6
10 — гайка М6
11 — кронштейн тип «сфера»
13 — шайба
14 — заклепки
рис. 3
