Starline Победит AS96 v2 [7/16] Установка замка капота с кронштейном сфера

инструкция по установке

Установка замка капота

с кронштейном «сфера»

1. Определить место установки замкового механизма на передней

панели автомобиля. Особое внимание необходимо обратить на

установку кронштейна на капоте так, чтобы «сфера» попадала в

отверстие на передней панели.

2. Произвести разметку отверстий крепления корпуса на

передней панели. Просверлить два отверстия диаметром 6 мм для

крепления и одно отверстие 16 мм для размещения кронштейна.

3. Собрать замок согласно рис. 1-2, при необходимости уменьшив

длину оболочки приводного троса (см. рис. 5).

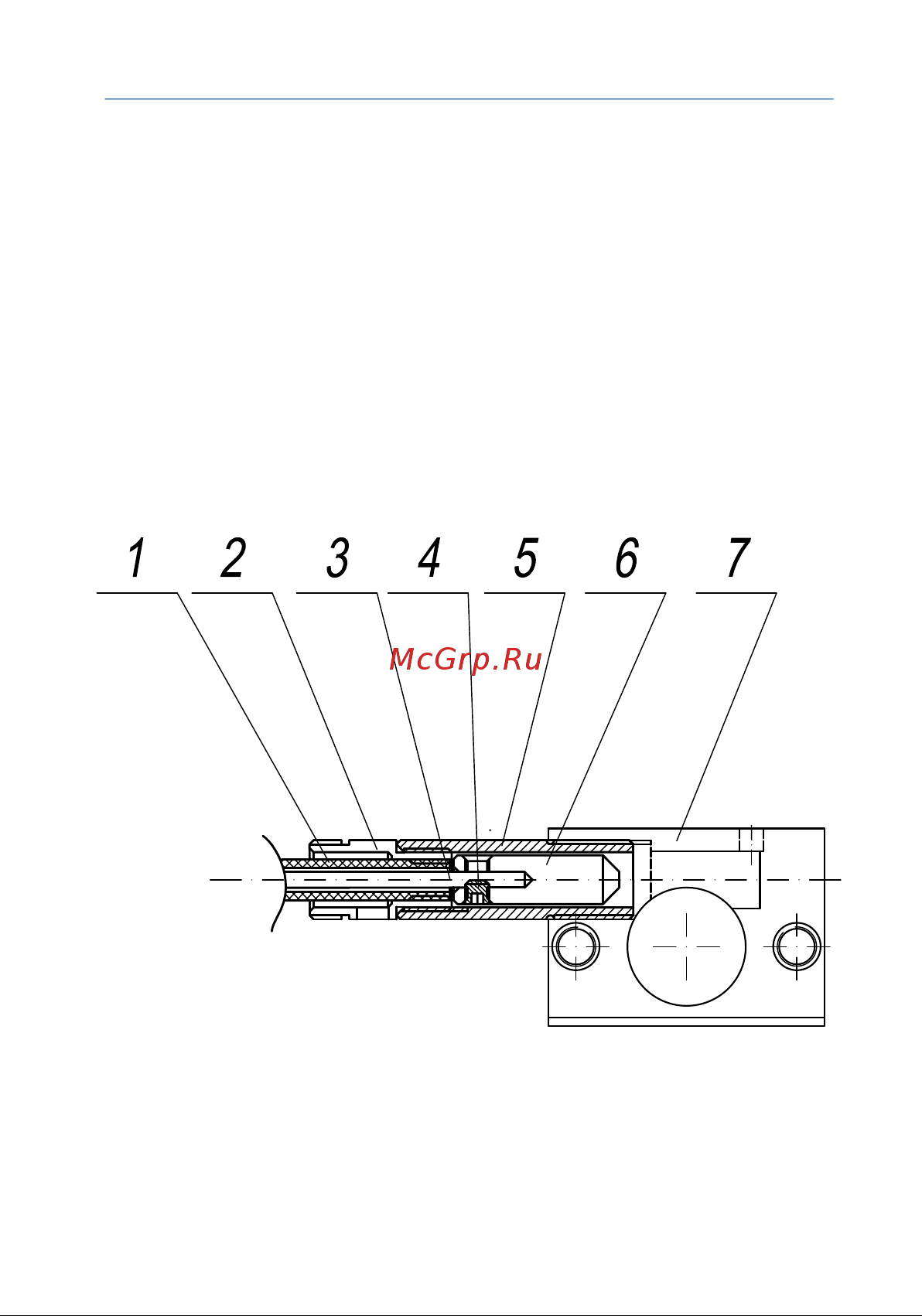

1 — оболочка приводного троса

2 — соединитель оболочки

3 — приводной трос

4 — стопор М3х3

5 — штуцер

6 — запорный штырь

7 — корпус запорного механизма

рис. 2
