DLP-проектор – Руководство пользователя
— 2 —

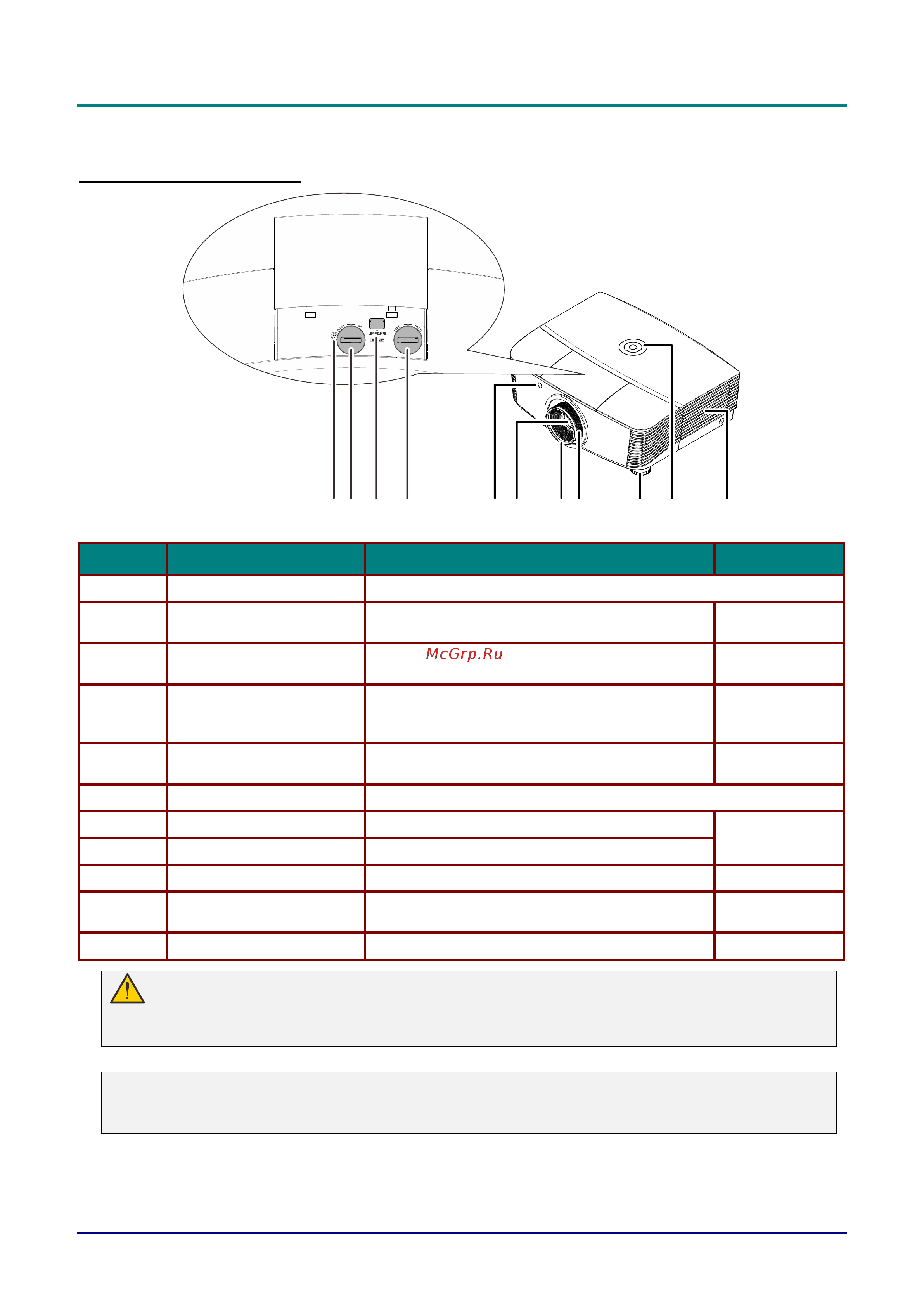

Виды деталей проектора
Вид спереди и справа
Э
ЛЕМЕНТ
ЯРЛЫК ОПИСАНИЕ СМ. НА СТР.
1.
Винт Для фиксации положения объектива
2.
Регулятор смещения
объектива по вертикали
Регулировка положения изображения по
вертикали
19
3.
Кнопка фиксации
объектива
Служит для разблокировки крепления
объектива перед его снятием
12
4.
Регулятор смещения
объектива по
горизонтали
Регулировка положения изображения по
горизонтали
21
5.
Приемник ИК-сигналов
Прием инфракрасного сигнала от пульта
дистанционного управления (ПДУ)
2
6.
Объектив Объектив проектора
7.
Регулятор фокусировки Фокусировка проецируемого изображения
18
8.
Регулятор увеличения Увеличение проецируемого изображения
9.
Регулятор высоты Регулировка высоты проектора
18
10.
Функциональные
клавиши
См. вид сверху – Кнопки экранного меню и
светодиодные индикаторы.
3
11.
Крышка лампы Снимается для замены модуля лампы
58
Важно:
Вентиляционные отверстия в проекторе обеспечивают хорошую циркуляцию воздуха для
охлаждения лампы проектора. Не закрывайте вентилцяионные отверстия.
Примечание.
Рекомендуется ослабить винт перед регулировкой смещения объектива и затянуть его
по окончании регулировки.
2
3
4
5
6
7
81011
19
