DLP-проектор – Руководство пользователя
— 72 —

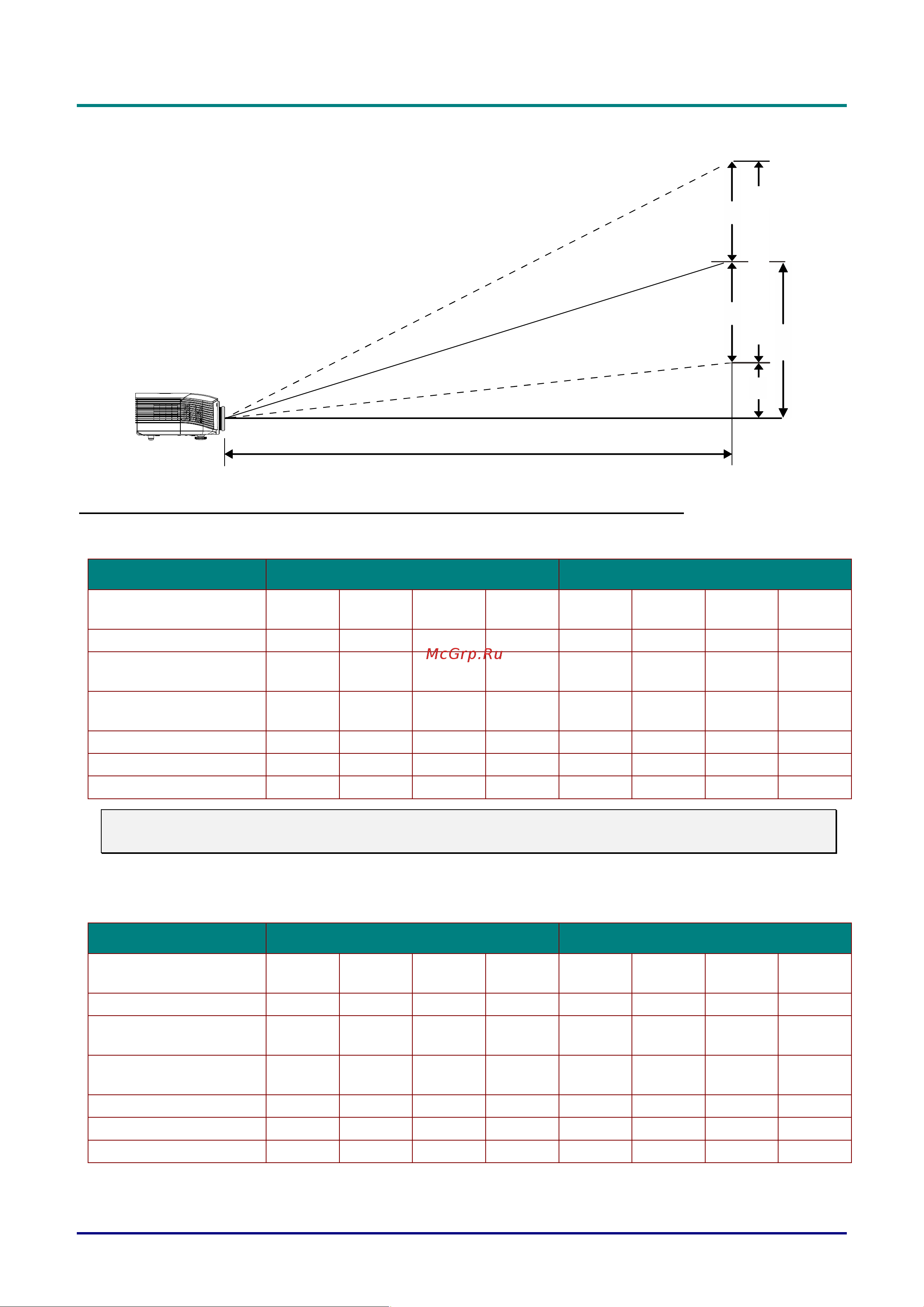

Зависимость размера проекции от расстояния от проектора до экрана
(WUXGA)
Расстояние от проектора до экрана и таблица размеров
Стандартный объектив проектора: TR: 1,54~1,93; смещение=55 %
ДЕЙСТВУЕТ НА РАССТОЯНИИ ШИРОКИЙ
Дальность
проецирования (м)
1,66 3,33 4,16 8,31 1,66 3,32 6,63 9,95
Диагональ (в дюймах)
40 80 100 200 50 100 200 300(*)
Ширина изображения
(мм)
862 1723 2154 4308 1077 2154 4308 6462
Высота изображения
(мм)
538 1077 1346 2692 673 1346 2692 4039
h (мм)
269 538 673 1346 337 673 1346 2019
O (мм)
296 592 740 1481 370 740 1481 2221
А (мм)
27 54 67 135 34 67 135 202
Примечание.
(*) Разгон.
Проекционный объектив дальнего проецирования: TR: 1,93~2,9;
смещение=55 %
ДЕЙСТВУЕТ НА РАССТОЯНИИ ШИРОКИЙ
Дальность
проецирования (м)
2,5 6,25 12,49 18,74 2,08 6,24 12,47 18,71
Диагональ (в дюймах)
40 100 200 300 50 150 300 450
Ширина изображения
(мм)
862 2154 4308 6462 1077 3231 6462 9693
Высота изображения
(мм)
538 1346 2692 4039 673 2019 4039 6058
h (мм)
269 673 1346 2019 337 1010 2020 3029
O (мм)
296 740 1481 2221 370 1111 2222 3332
А (мм)
27 67 135 202 34 101 202 303
V-Sync
Projection Distance
h
h
O
Image Height
A
Расстояние проецирования
Высота изображения
