DLP-проектор – Руководство пользователя
– 21 –

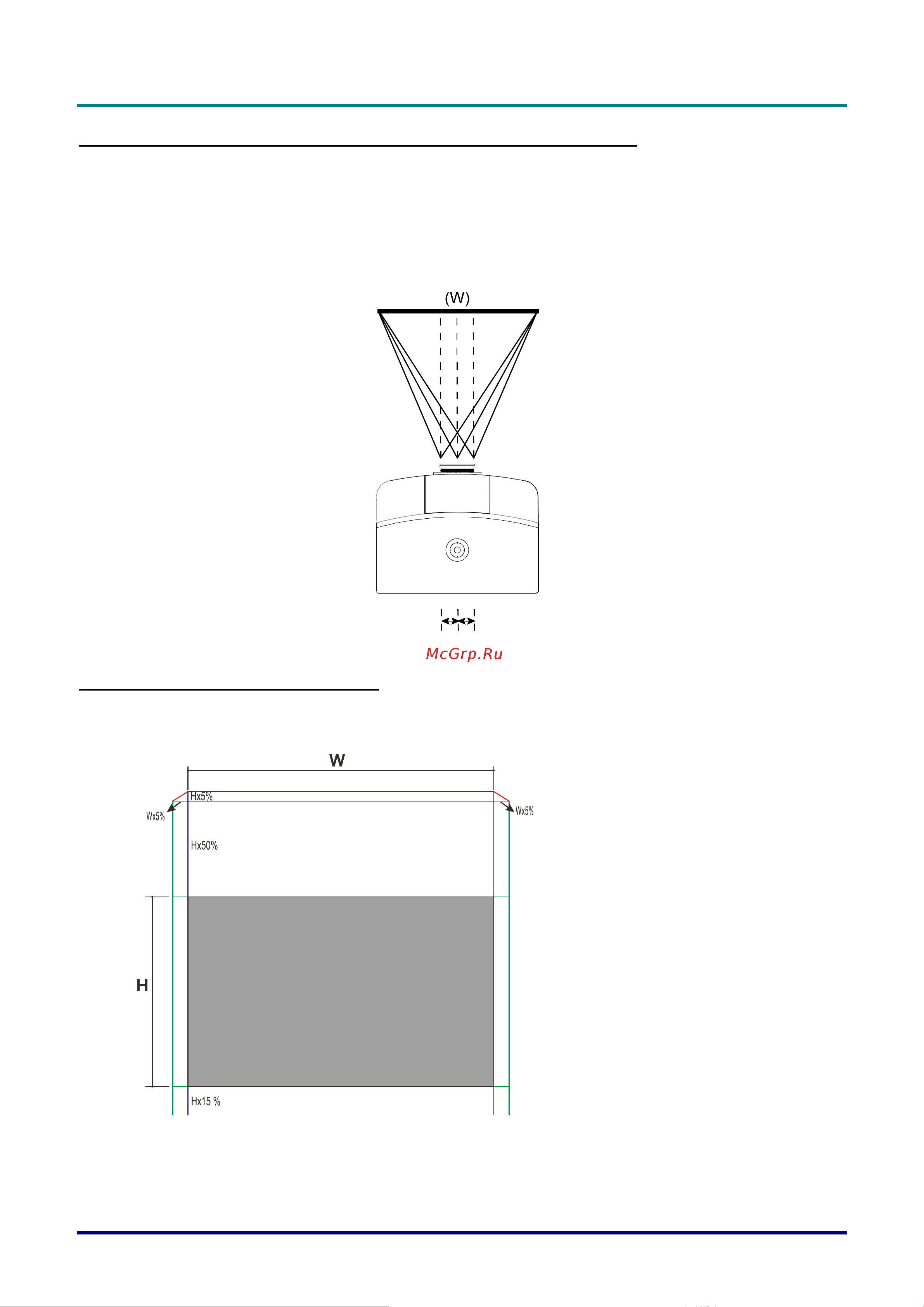

Регулировка положения изображения по горизонтали
Если оптическая ось объектива находится по центру изображения, то смещение изображения
влево и вправо по горизонтали регулируется в пределах 5% от ширины изображения. Обратите
внимание на то, что наибольшее значение смещения по горизонтали может ограничиваться
положением изображения по вертикали. Например, невозможно добиться наибольшего значения
смещения по горизонтали, если установлено наибольшее значение смещения изображения по
вертикали. Подробнее выяснить зависимость значений можно по схеме диапазонов смещений.
Схема диапазонов смещений
WUXGA
Если позиция смещения W и H
составляет 0%
Максимальное смещение вверх по
вертикали = H x 55 %
Максимальное смещение вниз по
вертикали = H x 15 %
Максимальное смещение по
горизонтали = W x 5 %
Максимальное смещение по
горизонтали составляет W x 5 %
Максимальное смещение по
вертикали = H x 50 %
Максимальное смещение по
вертикали составляет H x 55 %
Максимальное смещение по
горизонтали = H x 0 %
Wx5
%
Wx5
%
Ши
р
ина эк
р
ана
Влево
Вправо
