4.5.3 Описание физического уровня интерфейса UART

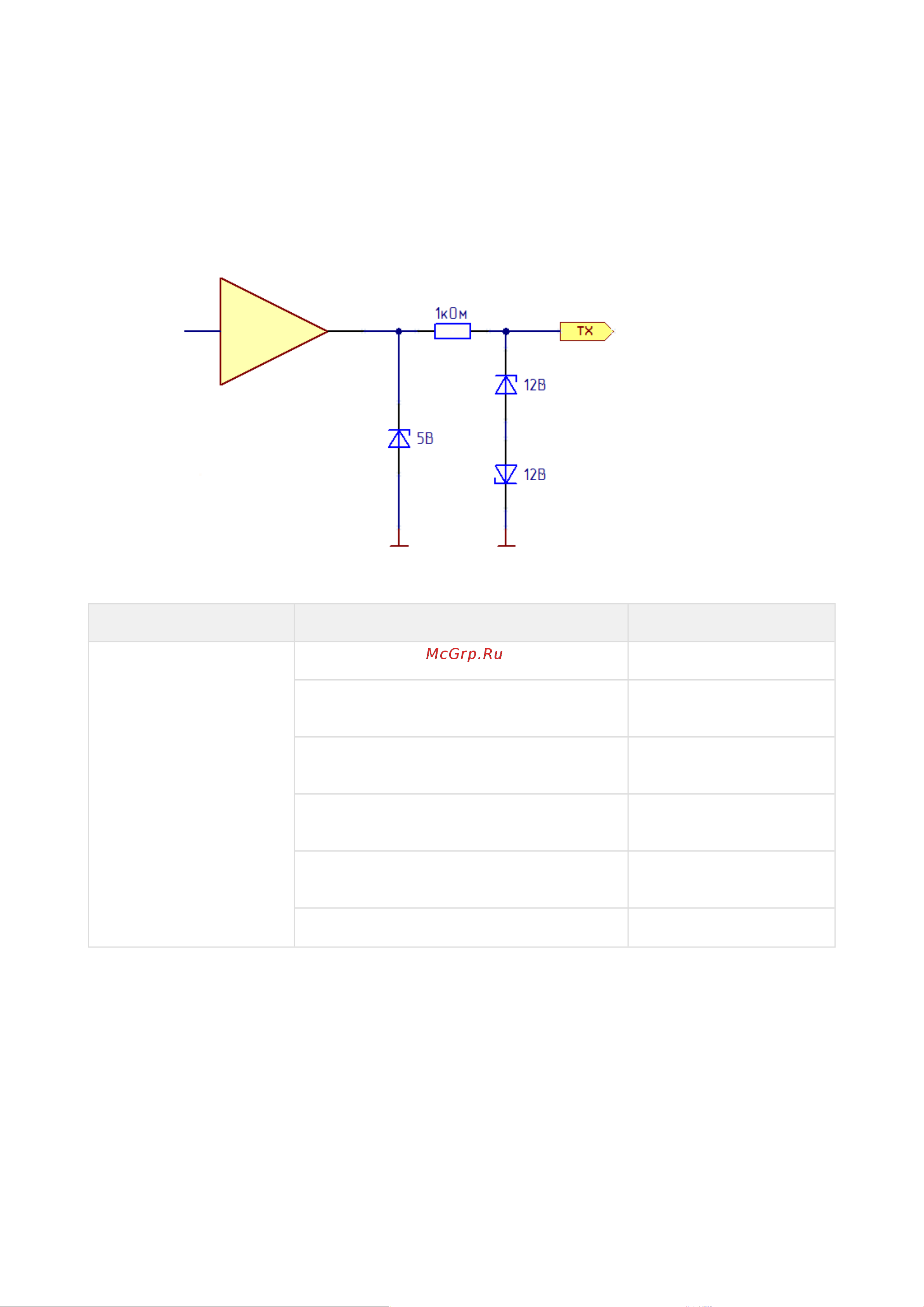

4.5.3.1 Канал TX

Электрические характеристики

Канал Характеристика Значение

Выход TX выходное сопротивление, кОм 1±10%

напряжение, логический «0» при токе 100

мкА, В

<0,2

напряжение, логический «0» при токе 1000

мкА, В

<1,4

напряжение, логическая «1» при токе 100

мкА, В

>4,5

напряжение, логическая «1» при токе 1000

мкА, В

>3,6

максимально допустимое напряжение, В –12....+12

4.5.3.2 Канал RX
