инструкция по установке
31
Поддержка зажигания (вариант 4 функции 14)
Данный вариант необходимо использовать для реализации функции
турботаймера или охраны с работающим двигателем, если в табл. №2
функции 1 выключены функции запуска двигателя.
Для реализации поддержки зажигания выполните следующие условия:
- для функции 14 табл. №1 выбрать вариант 4 (см. стр. 75);
- для функции 11 таб. №2 запрограммировать вариант контроля работы
двигателя (см. стр. 91) и подключить серо-черный провод разъема Х3;
- в функции 8 таб. №2 выбрать вариант запуска двигателя (запуск
двигателя ключом или кнопкой «старт-стоп»);
- схема подключения доп. канал №2 в зависимости от автомобиля
(запуск двигателя ключом или кнопкой «старт-стоп») приведены ниже:

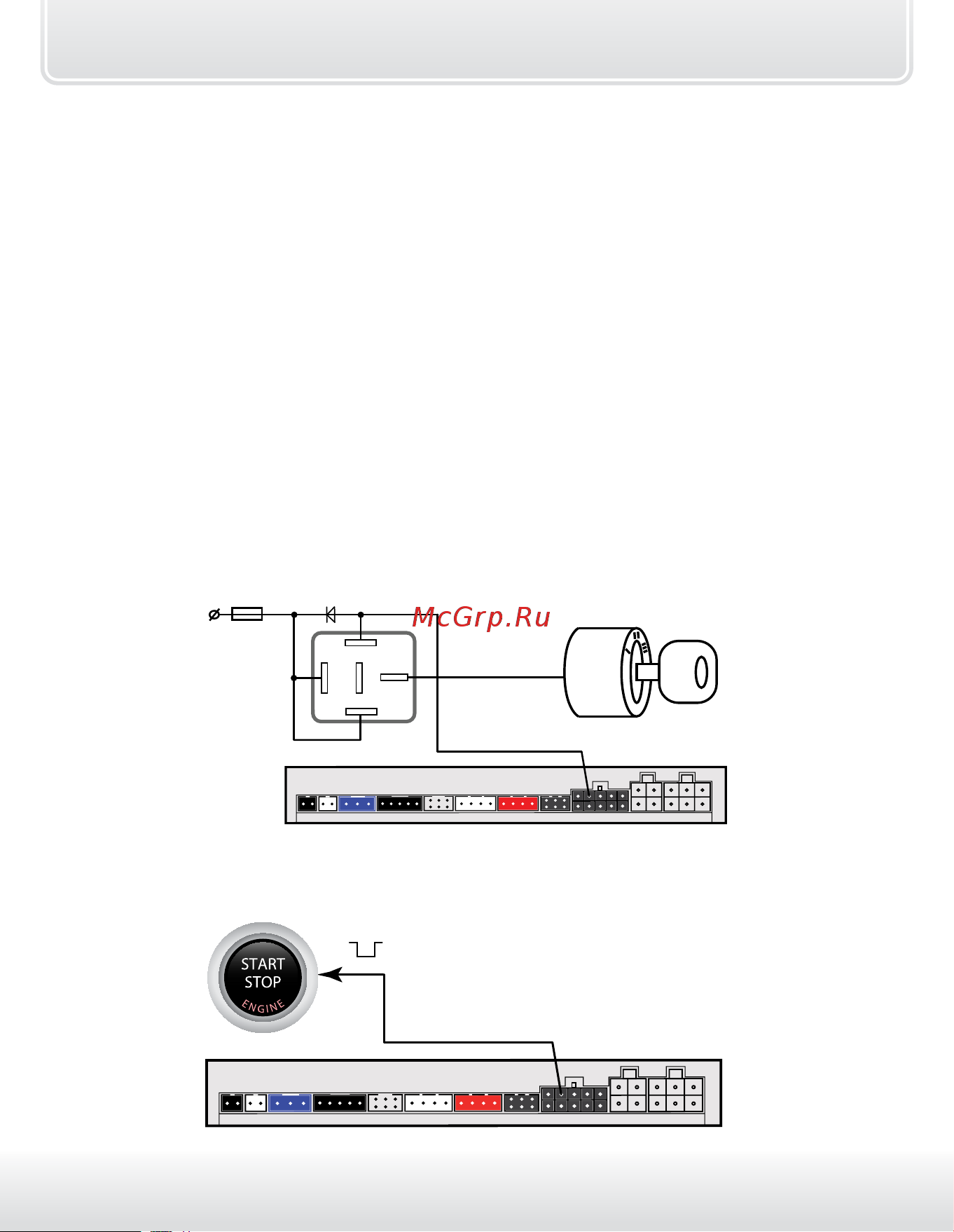

Схема поддержки +12 В на замке зажигания в режиме охраны
с работающим двигателем и в режиме турботаймера
(для автомобилей с ключом зажигания)
желто-белый провод
VD1
86
30
85
87
87а
+12В
30 А
Зажигание
15
замок
зажигания
(-)
(+)
Х3
Схема реализации режима охраны с работающим двигателем и
режима турботаймера (для автомобилей с кнопкой «старт-стоп»)
желто-белый провод
Х3
отрицательный импульс
управления
