![Starline B64 CAN+LIN [77/98] Тревога 1 открывалась дверь тревога 16 сработал датчик удара](/img/pdf.png)
Starline B64 CAN+LIN [77/98] Тревога 1 открывалась дверь тревога 16 сработал датчик удара
![Starline B64 CAN+LIN [77/98] Тревога 1 открывалась дверь тревога 16 сработал датчик удара](/views2/1837026/page77/bg4d.png)
инструкция по эксплуатации
77

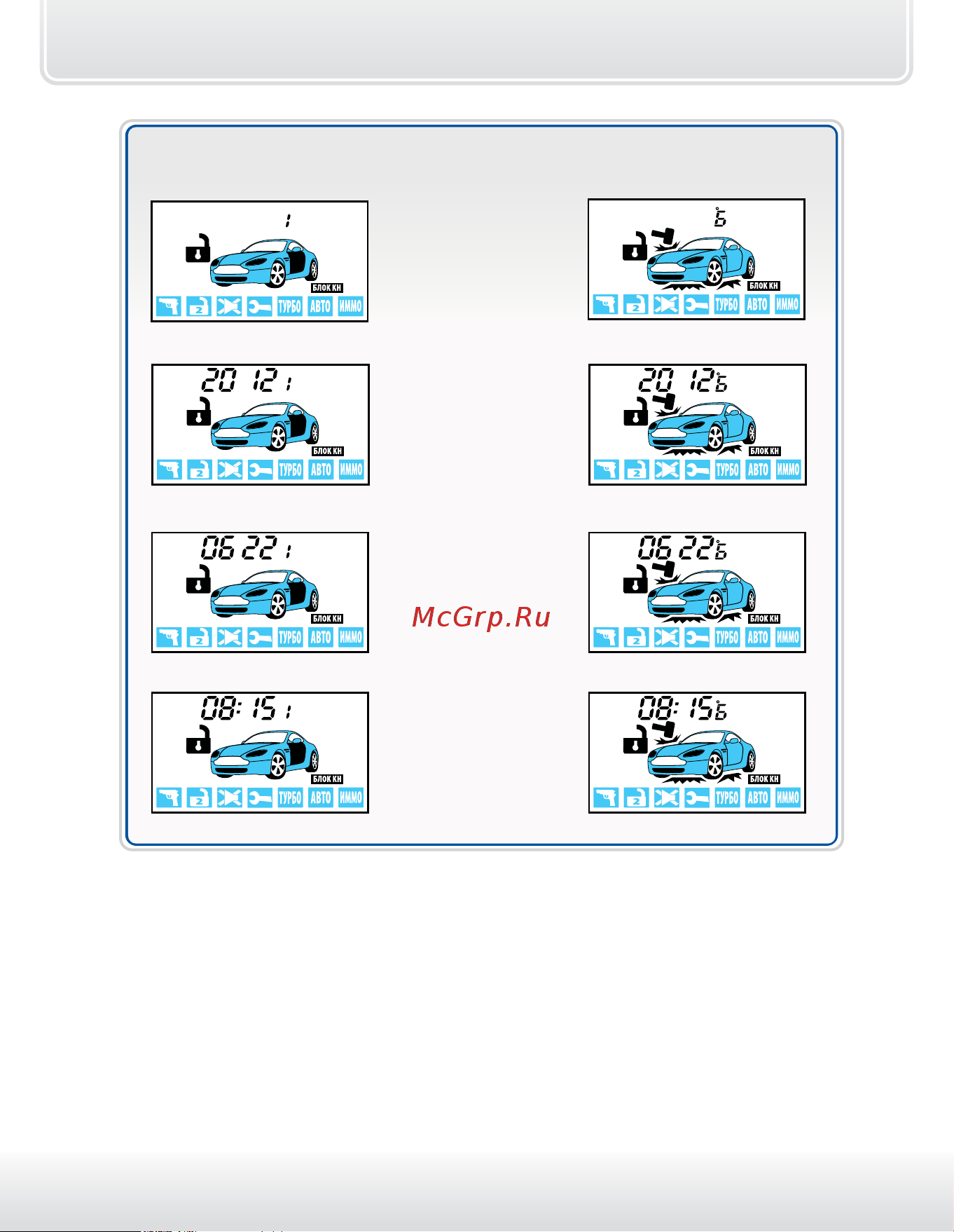

тревога №1:
(открывалась дверь):
тревога №16:
(сработал датчик удара):
. . . кнопка 4 . . .
– год
– месяц и день
– время тревоги
первое нажатие кнопки 3: первое нажатие кнопки 3:
второе нажатие кнопки 3: второе нажатие кнопки 3:
третье нажатие кнопки 3: третье нажатие кнопки 3:
