Vitek VT-2003 [9/48] Русский

РУССКИЙ

5. Подсоединение и изоляция трубопроводов

Прочно и равномерно скрепите трубопровод, соединительный кабель и сливной шланг лен-

той, как показано на рисунке 11.

- Сконденсировавшаяся на задней части внутреннего устройства влага собирается в накопи-

тельном резервуаре и выводится из помещения. Не кладите ничего в резервуар.

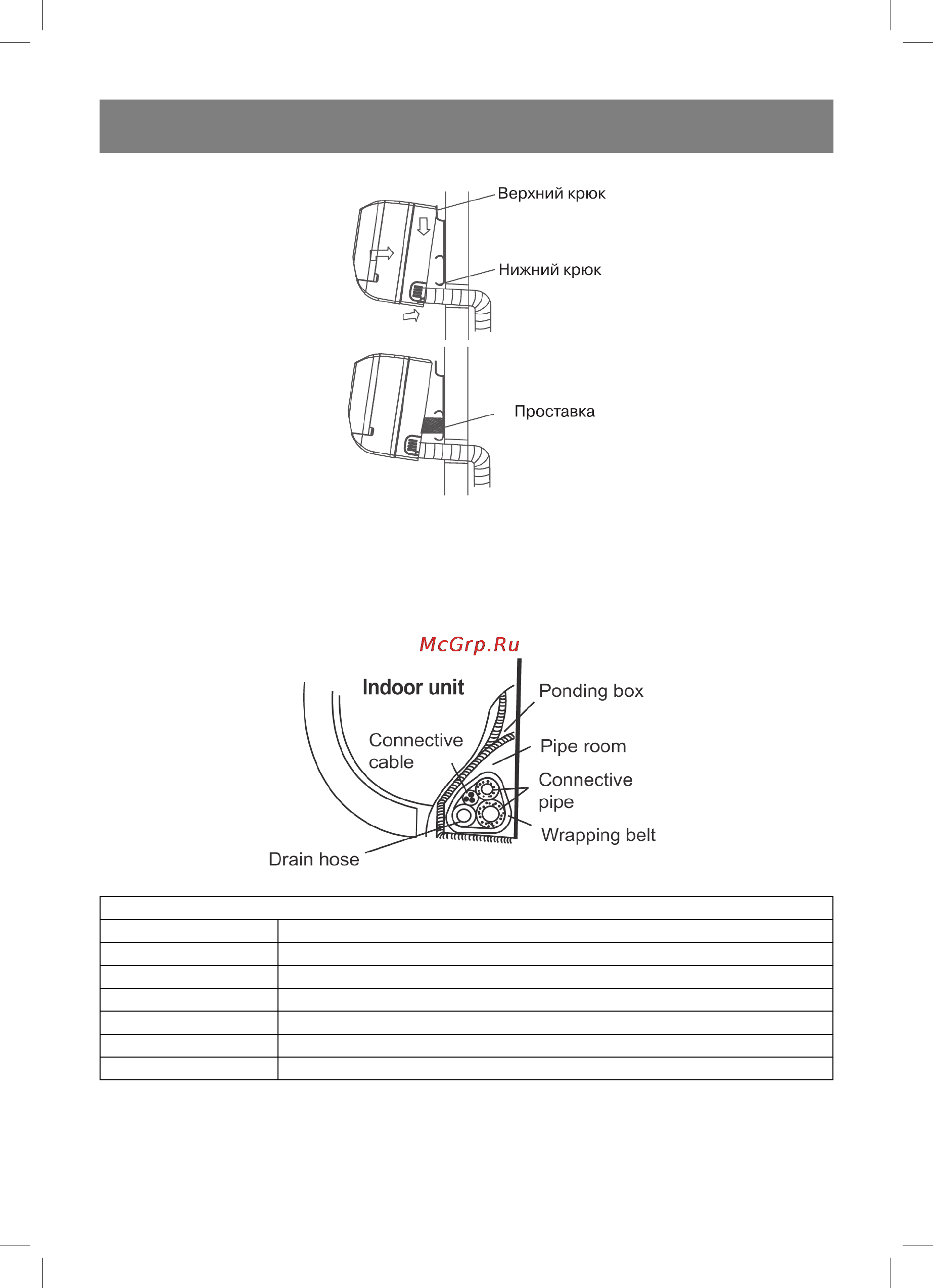

Рис. 11

Indoor unit Внутреннее устройство

Connective cable Соединительный кабель

Drain hose Сливной шланг

Ponding box Накопительный резервуар

Pipe room Отделение для труб

Connective pipe Соединительная труба

Wrapping belt Лента

Внимание

- Сначала подсоединяйте внутреннее устройство, а затем наружное.

- Не позволяйте трубопроводам выступать из задней части внутреннего устройства.

- Не позволяйте сливному шлангу провисать.

Рис. 10

Рис. 11
