Техническое описание модуля CANTEC-2XL

Описание модуля

CANTEC-2XL– универсальный адаптер (далее – модуль), предназначенный для подклю-

чения стороннего оборудования различного назначения к СAN-шине автомобиля.

Информационный обмен между модулем и оборудованием осуществляется через ло-

кальную цифровую последовательную шину UART по протоколу T-BUS, разработанному

компанией «ТЭК электроникс» (см. сайт www.tec-electronics.ru).

Для настройки модуля используется кнопка программирования (КП), светодиодный ин-

дикатор (СИД), а также micro-USB-разъем, расположенные в корпусе модуля (см. рисунок 1).

Веб-приложение Integrator (см. сайт www.tec-integrator.com) поможет получить всю не-

обходимую информацию о подключении модуля к конкретному автомобилю и о перечне

автомобилей, для которых предназначен модуль, а также информацию об особенностях

его функционирования.

Подключение

Назначение выводов модуля описано в таблице 1. Нумерация контактов в разъеме ука-

зана на рисунке 2. С помощью micro-USB-разъема модуль подключается непосредственно

к компьютеру для программирования (дополнительные устройства не требуются). Это по-

зволяет оперативно обновить ПО модуля, задать модель автомобиля.

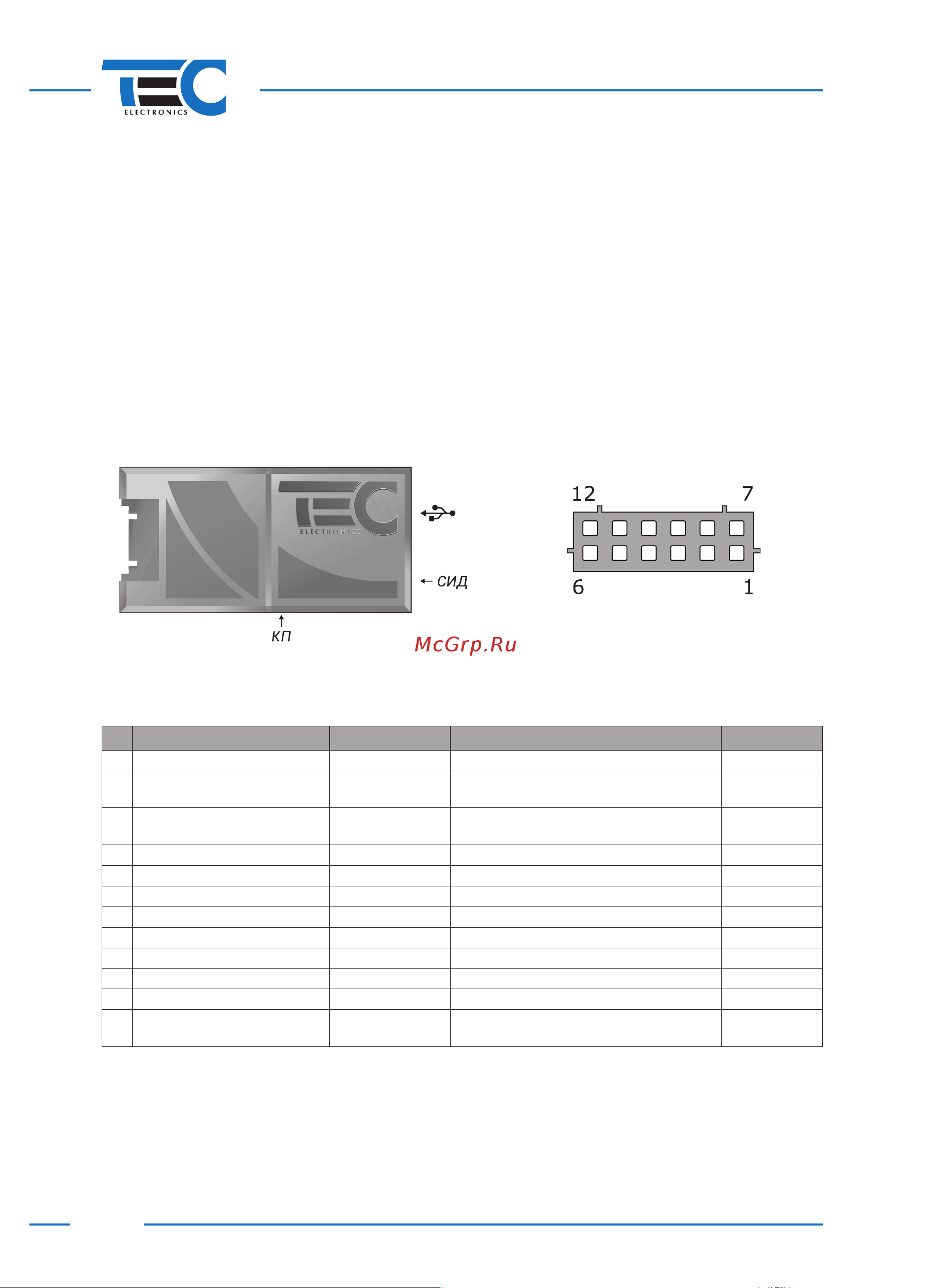

Рис. 2. Нумерация контактов вразъеме,

вид со стороны проводов

Рис. 1. Модуль CANTEC-2XL

Таблица 1. Назначение выводов разъема модуля

№ Цвет Тип Назначение Ток, мА

1 Черный Питание Масса –

2 Синий UART-Rx

Информационный

канал модуля (вход)

–

3 Зеленый UART-Tx

Информационный

канал модуля (выход)

–

4 Серый/синий Шина данных Управление отопителем –

5 – – – –

6 Синий/желтый Выход (+/-)

Альтернативное управление ЦЗ 200

7 Красный Питание +12 В 470 (7)

***

8 Коричневый/красный СAN 1 Шина данных CAN1-H –

9 Коричневый СAN 1 Шина данных CAN1-L –

10 Коричневый/желтый СAN 2 Шина данных CAN2-H –

11 Коричневый СAN 2 Шина данных CAN2-L –

12 Синий/красный Выход (+/-)

Альтернативное управление

аварийной сигнализацией

200

Ток потребления зависит от нагрузки, подключенной к отрицательным выходам.

Выходы с изменяемой полярностью. Работа выходов с нагрузкой, превышающей указанную, не га-

рантируется и может привести к их разрушению.

***

Типовое значение тока потребления в рабочем режиме и режиме покоя, может изменяться в зависи-

мости от нагрузки на положительных выходах.

Выходы №6, №12 защищены от короткого замыкания, индукционных выбросов, перегре-

ва и превышения максимально допустимой нагрузки.

Micro-USB
