Подключение модуля FanControl‑U2 на автомобили Volvo

Применение системы на автомобиле Volvo XC 60 (2008-2010, 2011-2017),

XC 70 (2012--), XC 90 (2005-2014)

ХС 90 (2005-2014) Группа 8, подгруппа 1

XC 60 (2008-2010) Группа 8, подгруппа 3

XC 60 (2011-2017) Группа 8, подгруппа 2

ХС 70 (2012--) Группа 8, подгруппа 4

СAN-шина в автомобиле:

• CАN‑H — контакт №3 разъема диагностики

• CAN‑L — контакт №11 разъема диагностики.

Штатная кнопка управления:

• XC 60 (2011‑2017), ХС 70 (2012‑‑) —

кнопка «‑» круиз‑контроля.

• XC 60 (2008‑2010) — кнопка управления

передним правым стеклоподъемником

(на поднятие стекла)

• ХС 90 (2005‑2014) — кнопка уменьше‑

ние громкости

Управление штатным (заводским) автономным отопителем

Модуль подключается к CAN‑шине в любом удобном месте, например, в разъеме диагно‑

стики к контакту №3 и №11. При подключении используется пара проводов модуля CAN1.

Подробное описание подключения см. в схеме 1.

Применение системы на автомобиле Volvo XC 90 (2015--)

Группа 16, подгруппа 1

СAN-шина в автомобиле:

• CАN‑H — фиолетовый/белый

• CAN‑L — фиолетовый/зеленый.

Штатная кнопка управления:

• Дополнительно установленная кнопка

Управление штатным (заводским) автономным отопителем

Система подключается к CAN‑шине в любом удобном месте, например, в жгуте, находя‑

щемся за правой кикпанелью (см. рисунок 1). При подключении используется пара прово‑

дов системы CAN1. Подробное описание подключения см. в схеме 1.

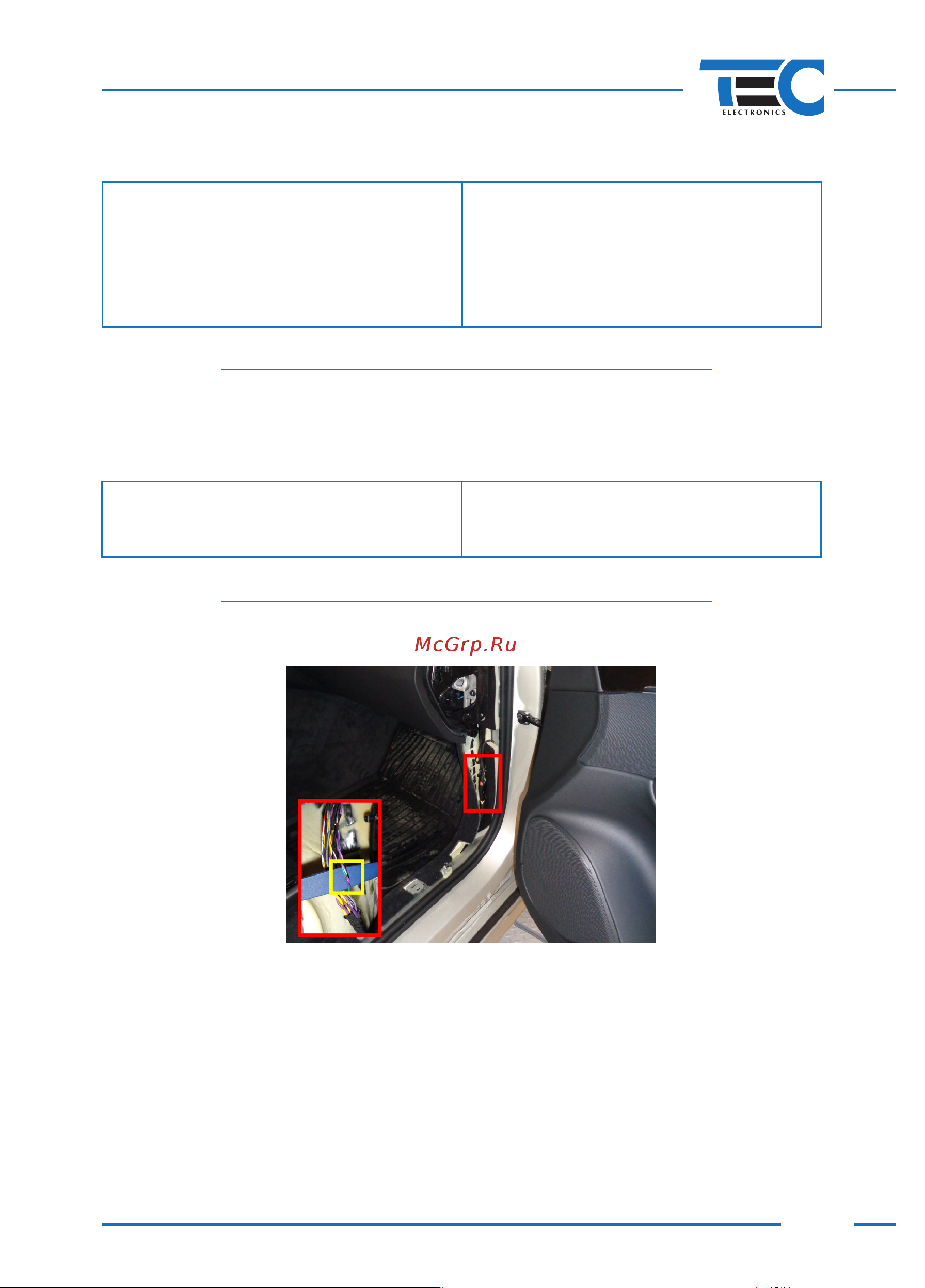

Рис. 1
